Источник питания тройного действия WEP 3005D-II 30В5А

КОНСТРУКЦИЯ БЛОКА ПИТАНИЯ НА ОСНОВЕ ТРАНСФОРМАТОРА

• 3 канала до 5А
  • li>
  • возможность работы в последовательном или параллельном режиме
  • возможность установки пределов тока и напряжения

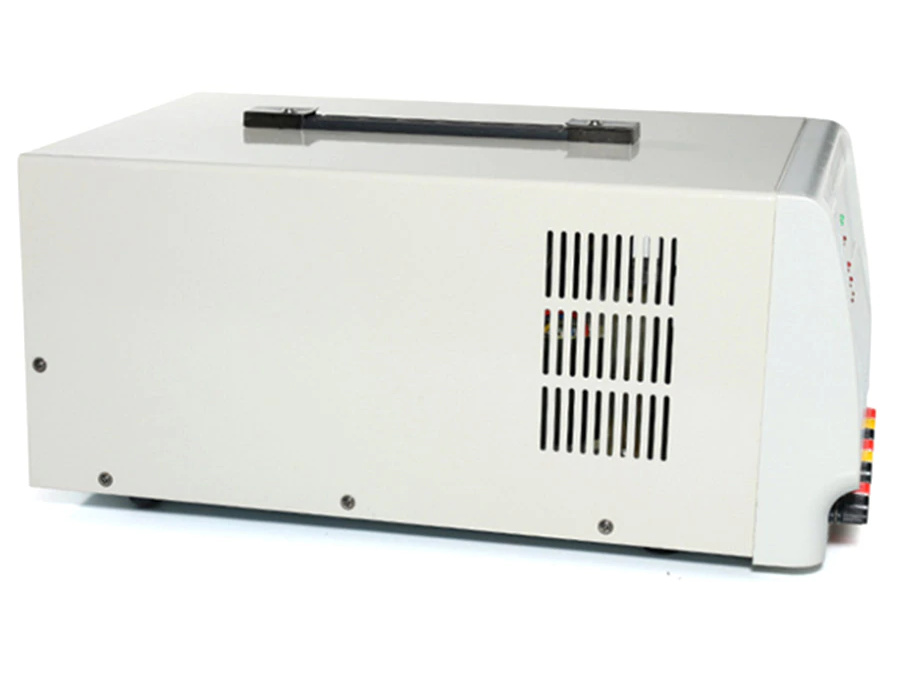

  • охлаждение вентилятором
  • тонкая и грубая регулировка с помощью ручка.
  • два больших, легко читаемых ЖК-дисплея.

3005D-IIWEP

В комплект входит:

• Сервисный блок питания WEP 3005D-II – 1 шт.
• Руководство пользователя – 1 шт.
• Кабель питания — 1 шт.
• Кабели соединительные — 2 шт.

Характеристики

• Блок питания имеет 2 регулируемых канала в диапазоне 0-30Вт 5А. Рабочие параметры отображаются на четком дисплее. Изменяем параметры работы с помощью ручек точной и грубой настройки. Каналы работают: независимо. Пределы тока и напряжения могут быть установлены отдельно для каждого канала.
• Канал 3 обеспечивает напряжение 2,5В, 3,3В, 5В с током до 3А.
• Работа в параллельном режиме возможна. 30 В и 10 А.
• Работа в последовательном режиме — 60 В и 5 А.
• Четкий 4-значный светодиодный дисплей с подсветкой, показывающий напряжение, ток и потребляемую мощность в Вт.

Технические параметры:

Для каналов 1 и 2 в ИНДИВИДУАЛЬНОМ режиме

• Диапазон напряжений: 0–30 В
• Диапазон тока: 0–5 А
• Влияние изменений: CV ≤ 0,01%+1 мВ CC ≤ 0,2%+1мА
• Влияние нагрузки:

CV≤0,01%+5мВ (I≤3A) CC ≤ 0,2%+5мА(I≤3A)

CV≤0,01%+7мВ (I>3A) CC≤0,2%+10мА (I>3A)

• < b >Пульсации и шум:

(5Гц-1МГц) CV≤0,5мВ (среднеквадратичное значение) (I≤3A) CC≤3mArms (I≤3A)

CV ≤1 мВ (I>3A) CC≤5 mArms (I>3A)

• Погрешность напряжения: ±0,5% показаний+2
• Напряжение точность: ±0,5% показаний+2
• Разрешение дисплея: ±0,5% показаний+2

< b >для канала 3

• Номинальное выходное напряжение: 2,5 В/3,3 В/5 В±0,1
• Номинальный выходной ток: 3A
• Влияние изменений: ≤1мВ
• Влияние нагрузки: ≤10мВ
• Пульсации и шум (5 Гц–1 МГц): ≤1 мВ (среднеквадратичное значение)

Характеристики последовательной работы

• Влияние изменений: ≤1мВ
• Влияние нагрузок: ≤30мВ
• Пульсации и шум (5Гц- 1 МГц): ≤1 мВ

Характеристики параллельной работы

• Влияние изменений: <1мВ
• Влияние нагрузки: <20мВ
• Пульсации и шум (5Гц-1МГц): CV<0,5мВ (среднеквадратичное значение) (I ≤6A) CV≤1mVrms (I>6A)

Требования безопасности:

• Испытание на высокое напряжение: Ток утечки ≤1 мА (тест: заземление 1700 В переменного тока, 2 с)
• Испытание изоляции: Сопротивление изоляции ≥100 МОм (тест: заземление 500 В постоянного тока, 5 с)

Номинальные условия эксплуатации и размеры

• Источник напряжения: 220В±10% 50Гц (110В±10% 60 Гц, если требуется)
• Условия эксплуатации: Температура 0℃~40℃ Влажность <80%
• Условия хранения: Температура -20℃~80°С. ℃ Влажность <80 %
• Параметры работы: C.V. — постоянное выходное напряжениеCC — постоянный ток нагрузки
• Защита: Защита от короткого замыкания, защита от перегрева

Размеры источника питания

• Ширина 250 мм
• Высота175 мм
• Глубина390 мм

Четкий дисплей, показывающий напряжение, ток и мощность. Дополнительно мы можем увидеть режимы работы блока питания

Блок питания поставляется с набором соединительных кабелей.

Кабели в комплекте

Источник лабораторного питания тройной WEP 3005D-II — стабилизированный источник питания с плавной регулировкой напряжения в диапазоне от 0 до 30В 5А для 2 канала, а для канала 3 2,5В, 3,3В, 5В 3А. Блок питания имеет большой четкий ЖК-дисплей, настройки настраиваются на понятной простой панели. Два основных канала работают в 3-х режимах: индивидуальный, последовательный, параллельный. В них можно установить ограничения по току и напряжению.

Источник питания используется в:

• Промышленных институтах
• Научно-исследовательские институты
• В качестве лабораторного оборудования
• Электронная промышленность
• Электронные услуги
• Образование и тренинги
• Хобби-мастерские< /li>
• Везде, где требуется точное электропитание
