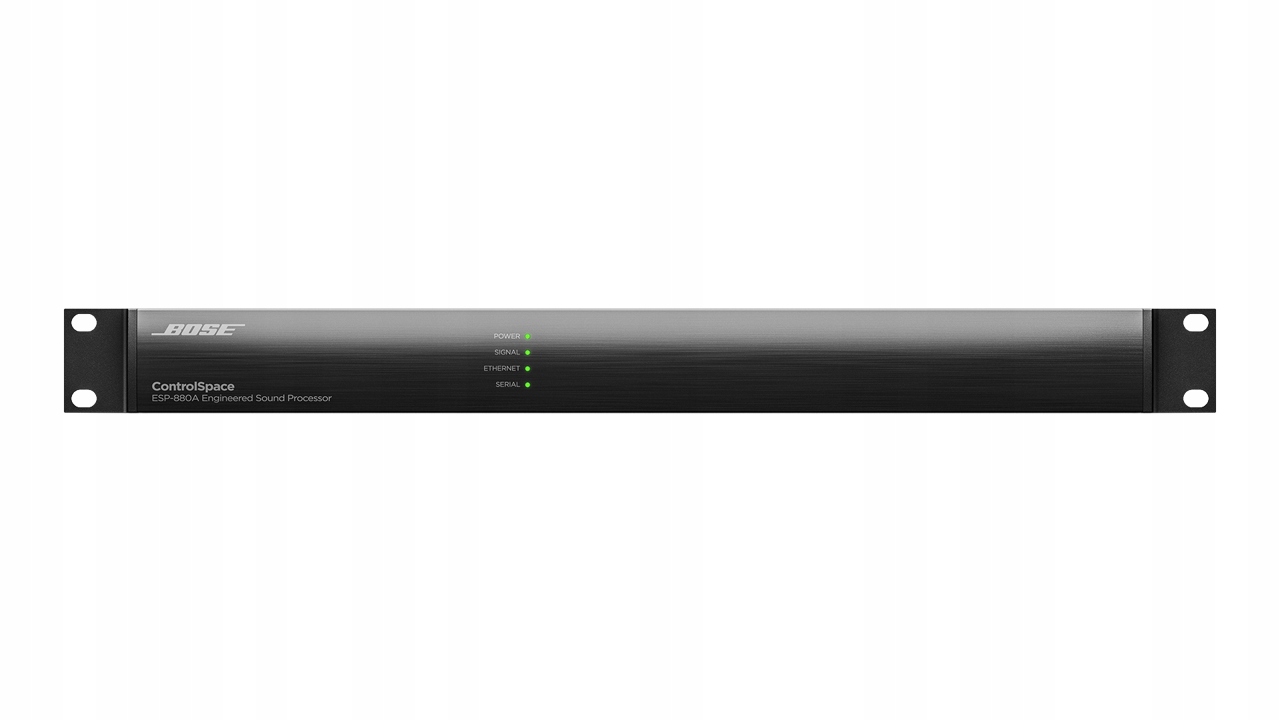

BOSE ControlSpace ESP-880A

Аудиопроцессор Bose Professional ControlSpace ESP-880A — это цифровой сигнальный процессор с открытой архитектурой, предназначенный для широкого спектра приложений: от небольших автономных проектов до крупных сетевых систем. Он оснащен аналоговыми аудиовходами/выходами 8 x 8, выходом Bose Professional AmpLink и усовершенствованной цифровой обработкой сигнала с преобразованием звука 48 кГц/24 бита. Разработанный для точной работы, ControlSpace ESP-880A также отличается низкой задержкой и сверхнизким уровнем шума.

Встроенные возможности подключения включают порт Ethernet на задней панели для настройки и управления, RS-232, 5 входов управления, пять выходов управления и 8-канальный порт AmpLink для отправки цифрового звука на усилители Bose Professional. ESP-880A также поддерживает интеграцию со стандартными системами управления, такими как Crestron и AMX, и может использоваться с любыми совместимыми вариантами управления для конечных пользователей Bose Professional, такими как цифровые зональные контроллеры ControlCenter и удобный для мобильных устройств пульт дистанционного управления ControlSpace.

Настраивайте и управляйте ESP-880A с помощью программного обеспечения Bose Professional ControlSpace Designer, которое включает в себя большой набор модулей обработки сигналов, таких как автоматические микрофонные микшеры, аттенюаторы с прогнозируемой обратной связью, комнатные блендеры, многополосные графические и параметрические эквалайзеры, библиотеки динамиков Bose. Профессиональные генераторы сигналов, маршрутизаторы, микшеры, АРУ, «вау», гейты, компрессоры, селекторы источников и задержки предлагают повышенный уровень функциональности для общеустановленных аудиоприложений. Визуально программируйте элементы управления и события автоматизации для конечных пользователей, чтобы упростить работу и повысить предсказуемость работы на месте. С помощью программного обеспечения ControlSpace Designer вы можете конфигурировать, контролировать и настраивать всю вашу многокомпонентную аудиосистему в режиме реального времени, создавая индивидуальные решения для звука и управления, которые экономят время проектирования и обеспечивают исключительную гибкость для лучшего удовлетворения потребностей клиентов.

ФУНКЦИИ

• Высококачественная аналоговая схема предлагает входы/выходы микрофонного и линейного уровня, работает с очень низким уровнем шума и динамическим диапазоном 115 дБ
• Усовершенствованная цифровая обработка сигналов поддерживает звук 48 кГц/24 бита, использует DSP с открытой архитектурой и плавающей запятой и работает с низкой задержкой для точности звуковой системы.
• ИнтегрированоВ выходном разъеме AmpLink используются стандартные кабели Cat 5 для передачи до 8 каналов несжатого цифрового звука с малой задержкой на совместимые профессиональные усилители Bose.
• Программное обеспечение ControlSpace Designer позволяет использовать большой набор модулей обработки сигналов, таких как автоматические микрофонные микшеры, аттенюаторы с прогнозирующей обратной связью, комнатные переключатели, многополосные графические и параметрические эквалайзеры, библиотеки громкоговорителей, генераторы сигналов, маршрутизаторы, микшеры, АРУ, вау, гейты, компрессоры, селекторы источников и задержки
• Различные варианты управления — продукты ControlSpace ESP совместимы с программируемым контроллером Bose Professional CC-64, контроллерами зон ControlCenter и клиентами ControlSpace Remote.
• Поддерживает стандартные системы управления, используя комплексный последовательный протокол через встроенные порты RS-232 и Ethernet, с доступными драйверами для систем на базе AMX и Crestron.

Приложения

Предназначен для широкого спектра применений, включая:

• Аудитории
• Культовые места<

ТЕХНИЧЕСКИЕ ДАННЫЕ

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

УСИЛЕНИЕ

Разделение каналов (перекрестные помехи)

< -105 дБ при +4 дБн, входной сигнал 1 кГц

Динамический диапазон

> 115 дБ, A-взвешенный, 20 Гц–20 кГц, аналоговый сквозной вход

Частотная характеристика

20 Гц – 20 кГц (+0,3 дБ/-0,1 дБ)

THD+N

0,002 % при +4 дБн (A-взвешенное, 20 Гц–20 кГц)

ПОДАВЛЕНИЕ АКУСТИЧЕСКОГО ЭХО (AEC)

С поддержкой AEC

Нет

АУДИОВХОДЫ, АНАЛОГОВЫЕ

Каналы

8 балансных, микрофонный/линейный

Соединители

(4) 6-контактный евроблок, 3,81 мм

Эквивалентный входной шум

< -119 дБн при усилении 64 дБ (вход 150 Ом, 22 Гц–20 кГц)

Усиление настроек

0 дБ, +14 дБ, +24 дБ, +32 дБ, +44 дБ, +54 дБ, +64 дБ, предварительное усиление

Входное сопротивление

12 кОм при частоте 1 кГц, с фантомным питанием или без него

Максимальный уровень ввода

+24 дБ

Фантомная сила

48 В постоянного тока, 10 мА, выбирается для каждого входа

АУДИОВХОДЫ/ВЫХОДЫ, ЦИФРОВЫЕ

Каналы

8 выходов AmpLink

Соединители

(1) выход RJ-45 AmpLink

Тип

AmpLink (выход)

АУДИОВЫХОДЫ, АНАЛОГОВЫЕ

Каналы

8 сбалансированный, линейный

Соединители

(4) 6-контактный евроблок, 3,81 мм

Максимальный уровень вывода

+24 дБ

Выходное сопротивление

66 Ом

СОБЛЮДЕНИЕ

Сертификация EN 54-24

Нет

УПРАВЛЯЮЩИЕ ВХОДЫ

Входы управления

(5) аналоговый/цифровой, 6-контактный евроблок, 3,81 мм / (1) последовательный RS-232, DB9M / (1) ControlCenter CC-16, 3-контактный евроблок, 3,81 мм

Диапазон напряжения, аналоговый

0–3,3 В (максимум 5 В)

Диапазон напряжения, цифровой

0–3,3 В (порог 1,6 В)

УПРАВЛЯЮЩИЕ ВЫХОДЫ

Выходы управления

(5) цифровой, 6-контактный евроблок, 3,81 мм

Выходной ток

Источник 10 мА, приемник 100 мА (максимальное внешнее напряжение питания 24 В постоянного тока)

Выходное напряжение

Высокий уровень: 8 В (разомкнутая цепь), 2,5 В при 10 мА / Низкий уровень: < 1 В при 100 мА, двухтактный

ЭЛЕКТРИЧЕСКАЯ

Разъем питания

Вход IEC 60320-C14

Напряжение сети

85–264 В переменного тока, 50/60 Гц

Энергопотребление

< Типичное значение 37 ВА при любом сетевом напряжении

Рассеяние мощности

22 Вт (75 БТЕ/ч, 19 ккал/ч)

ОБЩИЕ

Подключение через компьютерный интерфейс

RJ-45 (Ethernet, 100 Мбит/с)

Программные приложения

Конструктор ControlSpace (Windows)

ИНДИКАТОРЫ И КОНТРОЛИ

Светодиодные индикаторы состояния

(1) светодиод питания/статуса, (1) светодиод входного/выходного сигнала, (1) светодиод Ethernet, (1) светодиод последовательного управления

ИНТЕГРИРОВАННЫЙ DSP

АЦП и ЦАП

48 кГц/24 бит

Задержка звука

860 мкс, аналоговый вход — аналоговый выход

Задержка

43 сек.

С поддержкой DSP

Да

Максимальный расчет
