Общие сведения

Контроллер IB-Tron 3100FAN-12V представляет собой независимый микропроцессорный контроллер, оснащенный большим ЖК-дисплеем, предназначенным для работы вентиляционные агрегаты. Контроллер обеспечивает управление трехскоростными блоками управления, для которых сигналом на включение отдельных передач является замыкание соответствующих линий на массу или подача на эти линии напряжения +12В.

IB–Tron 3100FAN-12V позволяет регулировать воздухообмен в здании по запрограммированному графику работы или в ручном режиме.

Контроллеры IB–Tron 3100FAN-12V позволяют вы сэкономите затраты на электроэнергию, соответствующим образом регулируя эффективность вентиляции в зависимости от потребностей. Таким образом, они способствуют защите окружающей среды и финансовой экономии. Их можно широко использовать в гостиницах, офисах, супермаркетах, фабриках, больницах, жилых домах и других зданиях.

Функции

• Большой ЖК-дисплей с подсветкой, показывающий текущую скорость вентилятора, температуру, заданные значения, день недели и многое другое.
• 3 скорости вентилятора на выбор.
• Вход для подключения сигнала загрязнения фильтра приточно-вытяжной установки. При замыкании этого входа на массу или подаче +12В (выбирается с помощью перемычек) на дисплее отображается информация о засорении фильтра и раздается звуковой сигнал.
• Возможность определения прошедшего времени, по истечении которого панель управления перейдет в режим с напоминанием о необходимости замены фильтра (слово ФИЛЬТР, звуковой сигнал).
• Эстетичный и современный вид.
• Синяя подсветка экрана (подсветка включается) при нажатии любой кнопки и деактивируется через некоторое время бездействия).
• Простое, интуитивно понятное управление и программирование.
• Питание переменного или постоянного тока, с возможностью подачи питания непосредственно от панель управления.
• Комплексное программирование процесса в недельном цикле с точностью до 1 минуты и возможностью программирования 4 временных отрезков каждый день.
• Ручной или автоматический режим работы.
• Ручной или автоматический режим работы.
• Комплексное программирование процесса в недельном цикле с точностью до 1 минуты и возможностью программирования 4 временных отрезков каждый день.
• Ручной или автоматический режим работы.
• li>
• Температура отображается с разрешением 0,1°C.
• Поддержка дополнительного цифрового входа (три режима работы на выбор).

Совместимость

Контроллер совместим, в том числе со следующими рекуператорами:

• Renovent 180, 300, 400
• Renovent Sky 300 (Plus)
• Stiebel-Eltron тип LWZ-270, LWZ-370 Plus
• Harmann Requra 300 400
• BRINK Flair, HR
ВОЛК CWL-300

Технические данные

• Питание:
• 12–24 В постоянного тока.
• 12–18 В переменного тока.
• Сигнал шестерни: короткое замыкание на GND или VCC.
• Сигнал фильтра: короткое замыкание на GND или VCC.
• Цифровой вход: короткое замыкание.
• Случай: ABS
• Дисплей: ЖК (3,2 дюйма)
• Управление: Электронное
• Степень защиты: IP30
• Память настроек: 36 месяцев
• Степень защиты: IP30
• Память настроек: 36 месяцев
• li>
• Размеры (высота × ширина × глубина):
• Панель управления: 86 × 86 × 15 мм.
• Релейный модуль: 62 × 45 × 27 мм.
• Потребление энергии: < 2 Вт
• Количество передач: 3
• Темп. хранение: -5 ÷ 50°C
• Темпер. отображается: -20 ÷ 140°C

--- Комплект поставки

• 1x контроллер (главная панель)1x релейный модуль
• 1x руководство пользователя

Принцип работы

При работе в автоматическом режиме (по расписанию) контроллер в начале каждого временного отрезка активирует запрограммированные на этот отрезок агрегаты. Вы можете запрограммировать 4 временных отрезка на день и назначить каждому из них одно из 3-х доступных значений скорости.

В ручном режиме пользователь сам устанавливает скорость AHU. Приточный агрегат работает на этой передаче все время, пока не будет включена другая передача или не выключен контроллер.

Некоторые агрегаты позволяют отключать вентилятор с помощью подключенного контроллера - для таких агрегатов в Контроллер IBM–Tron 3100FAN-12V доступен четвертый режим работы, т.е. выключение вентилятора.

Выход контроллера активен при его замыкании на массу (GND) или при включении VCC На него подается напряжение (в зависимости от положения перемычки J3). При выключении контроллера все выходы управления передачей неактивны.

Структура контроллера

Контроллер IB–Tron 3100FAN-12V состоит из двух частей: основной панели с ЖК-дисплеем и клавиатуры, и релейный модуль, с разъемом RJ-12 для подключения приточно-вытяжной установки и цифровым входом для подключения дополнительных кнопок/переключателей.

Оба модуля соединяются между собой 7-жильным кабелем, несколько сантиметров в длину.

Размеры

Панель управления драйвером

1 — Дисплей

2 — Кнопка M

3 — Кнопка P

4 - Датчик температуры

5 - Кнопка ВВЕРХ

6 - Кнопка ВНИЗ

7 - Кнопка < б>ФАН/ОК

ЖК-дисплей

1 – день недели

2 – текущий пробег или информация

3 – видимый символ означает блокировку клавиатуры

4 – температура или значение настройки

5 - видимый символ означает активный режим вентиляции

6 - графическое представление текущей передачи

7 - видимый символ означает ручной режим

8 - время

9 - интервал работы

10 - видимый символ означает активный полуавтоматический режим

11 - графическое изображение текущей передачи. Анимированный вентилятор вращается с разной скоростью или не виден.

Сборка

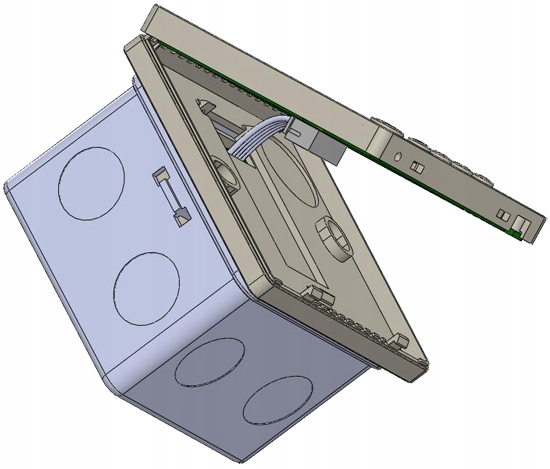

Разделите две части корпуса основной панели контроллера. Для этого вставьте плоскую отвертку в две видимые прорези в нижней части панели и подденьте пластиковые защелки.

Подняв выступы, осторожно разделите две половины основной панели. Во избежание повреждения корпуса отделение следует начинать с нижней части панели (со стороны крючков).

После разделения обеих частей отсоедините шлейф, соединяющий основную панель с исполнительный модуль, вытащив вилку из розетки в передней части панели.

Проводка контроллера, идущая к распределительной коробке, должна быть подключена к соответствующим клеммам контроллера в соответствии с инструкцией. Подключение должно выполняться при выключенном питании.

Осторожно уложите лишние провода в электромонтажную коробку, избегая напряжений, которые могут привести к вырыву проводов из клемм.

Поместите исполнительный модуль контроллера в электромонтажную коробку и прикрутите заднюю часть корпуса основной панели двумя винтами.

Подключите ленточный кабель к разъему на передней панели главной панели.

Соедините две части контроллера, начиная с крючков на верхней части устройства и заканчивая крючками на внизу.

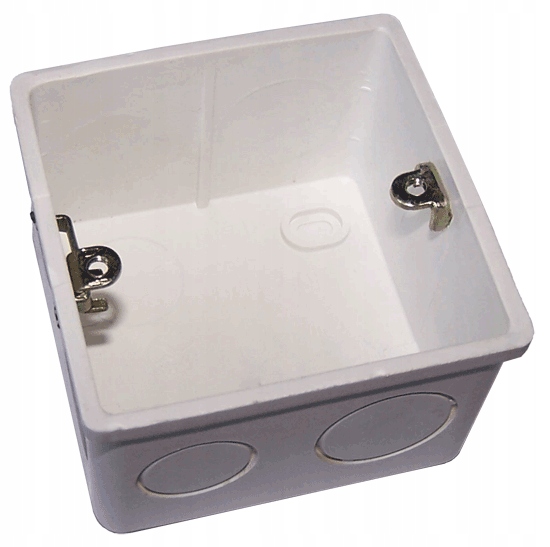

Для скрытого монтажа рекомендуется использовать прямоугольную монтажную коробку размерами 80x80x50 мм.

Коробка продается на отдельном аукционе.

Модуль реле

Обозначение контактов в гнезде RJ-12:

• SI- вход сигнала засорённого фильтра. вход закорочен на массу GND) или подача напряжения VCC (выбирается с помощью перемычек) активирует сигнал тревоги.
• HI - выход 3-й передачи. Этот выход активен, когда контроллер хочет для включения 3-й передачи панели управления.
• MED- выход 2-й передачи. Этот выход активен, когда контроллер хочет включить 2-ю передачу агрегата.< /li>
• LO - выход передачи 1. Этот выход активен, когда контроллер хочет включить 1-ю передачу агрегата или выключить его (в зависимости от типа агрегата).< /li>
• COM - земля (GND) источника питания.
• + - питание VCC.

Цифровой вход J2

Контроллер оснащен дополнительным цифровым входом J2, к которому можно подключить, например, угарный газ, углекислый газ. диоксида углерода, датчика газа или качества воздуха (не должно быть разъема). Активным сигналом для этого входа является короткое замыкание этого входа. Обычно к этому входу подключается моностабильная кнопка (так называемая «кнопка звонка»), которая замыкается при нажатии и возвращается в открытое положение при отпускании кнопки (используется, например, для дверных звонков). Альтернативно, один из режимов управления входом J2 предусматривает подключение бистабильного переключателя (стандартного типа «вкл/выкл», например, для освещения). В зависимости от выбранной функции (описание в дальнейшей части руководства) контроллер соответствующим образом меняет скорость вращения вентилятора после замыкания цифрового входа (нажатия кнопки).

Сигнал включения передачи

Изменяя положение перемычки J3, можно выбрать, подается ли сигнал на включение блока управления передачей заключается в замыкании соответствующего выхода на землю (GND) или подаче напряжения VCC. Подробное описание данного функционала описано в руководстве пользователя.

Сигнал засоренного фильтра

Контроллер позволяет выбрать, будет ли сигнал засоренного фильтра замыкать вход «SI» на землю (GND) или подавать VCC напряжение на этот вход. Изменение положения перемычек J4A и J4B меняет тип сигнала. Подробное описание данного функционала описано в руководстве пользователя.

Подключение

В зависимости от типа приточно-вытяжной установки входы для подключения внешнего контроллера могут отличаться. Используя руководство, соедините соответствующие входы приточно-вытяжной установки с соответствующими выходами контроллера IB-Tron 3100FAN-12V.

Некоторые имеющиеся в продаже рекуператоры имеют разъем RJ-12. разъем для внешнего подключения контроллера - такой же, как в контроллере IB–Tron 3100FAN-12V. Некоторые модели можно подключить напрямую к контроллеру простым способом, т.е. с одинаковой последовательностью проводов в разъемах с обеих сторон витой пары.

Перед покупкой контроллера убедитесь, что ваш Панель управления будет работать с контроллером IB-Tron 3100FAN-12V.

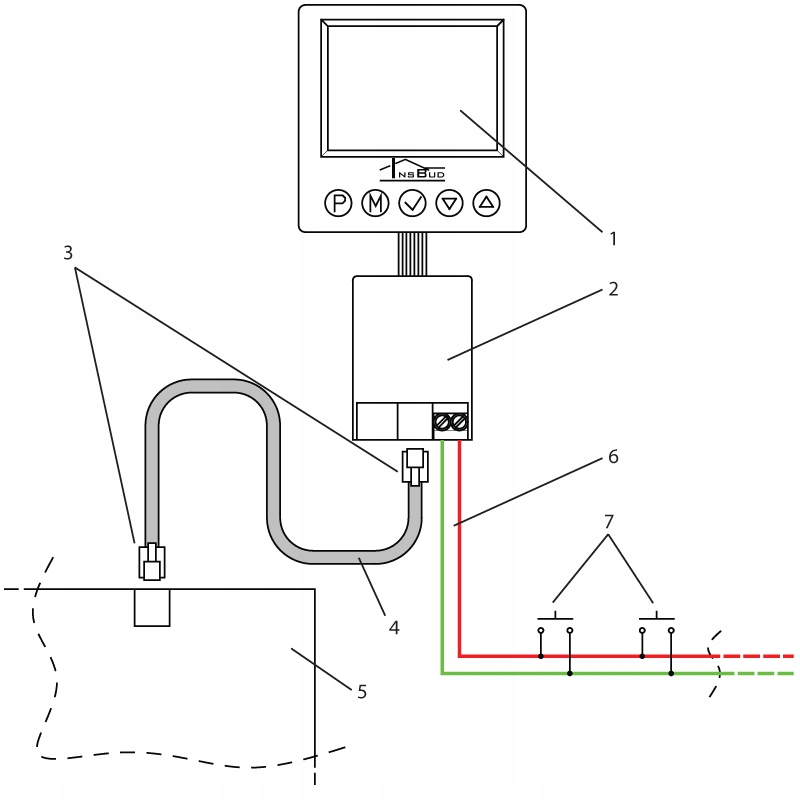

1 - основная панель

2 - модуль реле

3 - разъем RJ -12

4- кабель (предлагаемый тип UTP/FTP)

5 - рекуператор

6 - двухжильный кабель (например, 2х0,5 мм2)

7 - моностабильные кнопки

Руководство пользователя:

Подробное руководство пользователя на польском языке:

http://download.insbud.net/pl/manuals/noname/ en_ib -tron_3100fan-12v-noname.pdf
