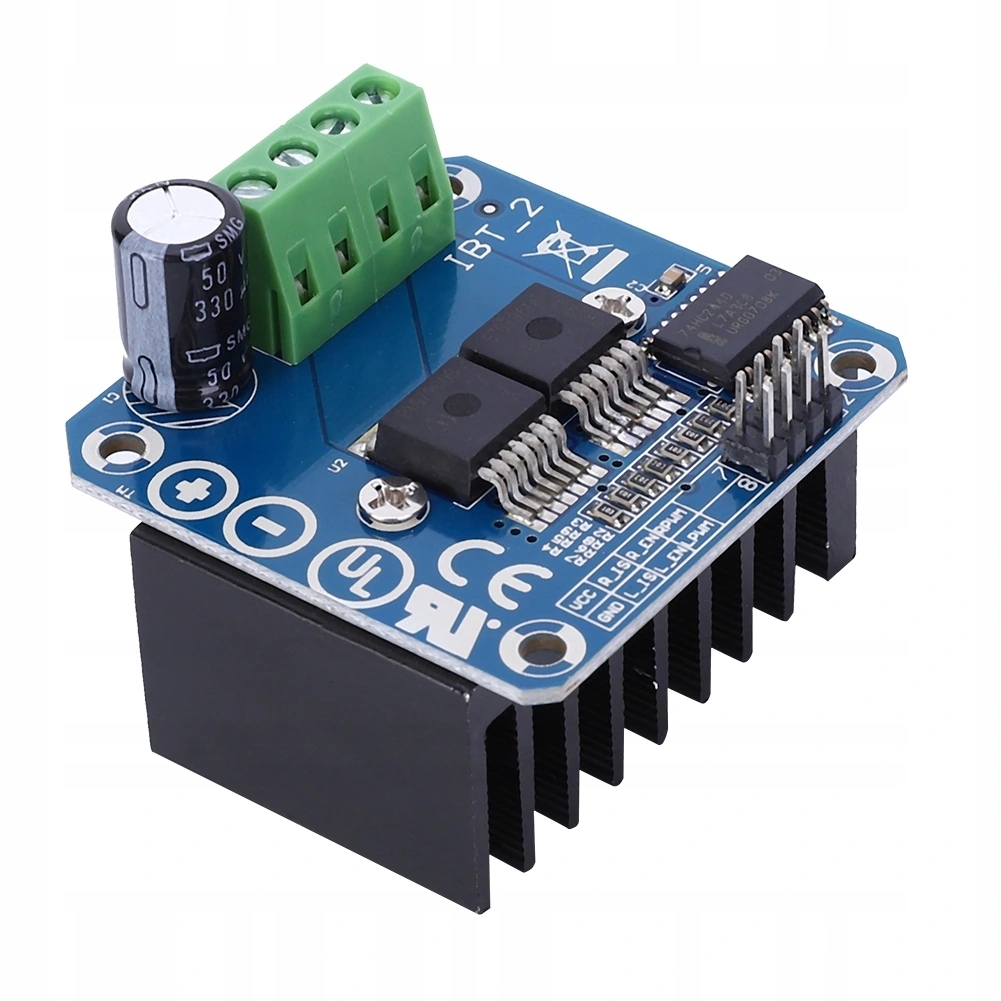

BTS7960 43A модуль приводу двигуна високої якості

Код: 14614436121
Как заказать
447 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №111724827
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 500

Просматривая «BTS7960 43A модуль приводу двигуна високої якості» данный товар из каталога «Контактори, перемикачі двигунів», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

<р>1. В контроллере используется микросхема BTS7960, которая состоит из мощного модуля драйвера H-моста с тепловой защитой от перегрузки по току.

2. Схема драйвера с двойным H-мостом BTS7960 обладает мощными функциями управления и торможения, эффективно изолируя микроконтроллер и драйвер двигателя, а также имеет высокий ток 43 А.

3. Этот продукт может осуществлять прямое и обратное вращение двигателя, а два входа ШИМ имеют максимальную частоту 25 кГц.

4. Изоляция 5 В от одного чипа может эффективно защитить один чип.

5. Изделие отличается стабильной работой и длительным сроком службы.

  • Тип товара: модуль моторного привода.
  • BTS7960 двойной сильноточный драйвер H-моста (43 А);
  • 5 В изолировано от MCU для эффективной защиты MCU;
  • Встроенный индикатор питания 5 В;
  • Индикация напряжения на выходе контроллера мотора;
  • Радиатор можно приварить;

Определение PIN-кода:

1. RPWM: поверните направо к PWM

2. LPWM: поверните ШИМ влево

3. R_EN: поверните направо, чтобы включить (активный высокий уровень)

4. L_EN: включить поворот налево (активный высокий уровень)

5. R_IS: Предупреждение о токе правого поворота (может плавать)

6. L_IS: Предупреждение о токе левого поворота (может плавать)

7. Напряжение питания: (5 В)

8. Земля

Способ подключения:

Метод 1:

  • VCC: 5 В от однокристального микрокомпьютера (MCU)
  • GND: GND микроконтроллера (MCU).
  • L_PWM: ШИМ или 5 В от микроконтроллера (MCU) для вращения против часовой стрелки (CW).
  • R_PWM: ШИМ или 5 В от микроконтроллера ( MCU) для вращения по часовой стрелке (CCW).
  • R_EN и L_EN: 5 В от микроконтроллера (MCU).

Метод 2:

  • VCC: 5 В от однокристального микрокомпьютера (MCU).
  • GND: GND микроконтроллера (MCU).
  • L_PWM: 5 В от микроконтроллера (MCU). для вращения против часовой стрелки (CW)
  • R_PWM: 5 В от микроконтроллера (MCU) для вращения по часовой стрелке (CCW)
  • R_EN и L_EN: ШИМ от микроконтроллера (MCU)
  • Требуются только четыре провода (GND. 5В. PWM1.PWM2) от MCU к модулю драйвера;
  • Изолирующий чип источника питания 5 В (может использоваться совместно с 5 В MCU);
  • >Может заставить двигатель вращаться вперед, две входные частоты ШИМ до 25 кГц;
  • Два тепловых потока через выход сигнала ошибки;
  • Изолирующий чип 5 В (может использоваться совместно с MCU 5 В) , также можно использовать встроенный блок питания 5 В;
  • Напряжение питания от 5,5 В до 27 В;

Список упаковки:

  • 1 модуль привода двигателя

Примечание:

Обратите внимание, что новый тип и старый тип Товар будет отправлен случайным образом, поэтому перед размещением заказа убедитесь, что вы не возражаете.
