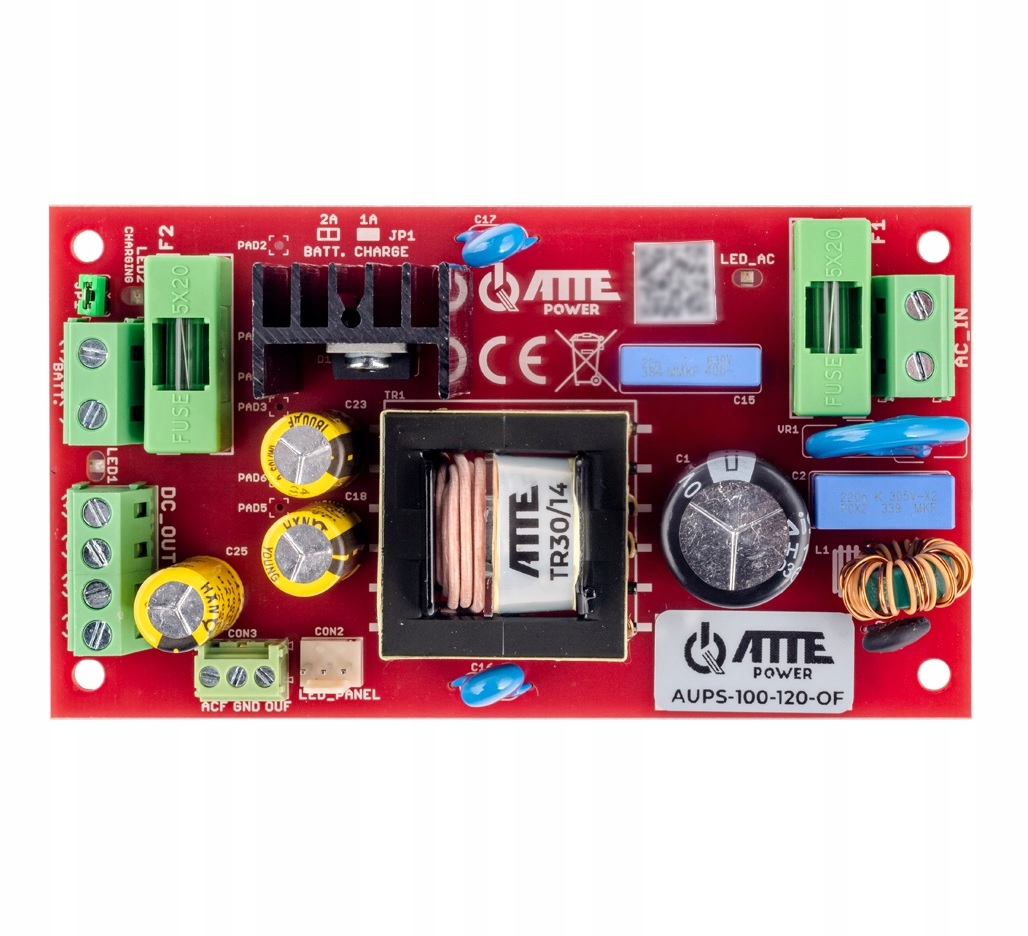

Буферный источник питания AUPS-100-120-OF

Буферный источник питания SMPS 12В, Vin 230ВAC, Vout 10,2...13,8ВDC, Iout 8А, Ich 1/2A, Pout 100Вт

встроенный модуль

Описание товара:

Буферный источник питания серии AUPS предназначен для систем видеонаблюдения, контроля доступа и сигнализации.

Устройство представляет собой удобное решение. к проблеме буферного питания приемников, требующих бесперебойной работы при периодических перебоях сетевого напряжения. Использование буферного источника питания позволяет существенно продлить время работы системы по сравнению с приложениями с использованием классического аварийного источника питания ИБП.

Система адаптирована для работы с необслуживаемыми аккумуляторами SLA (гель и AGM).

Конструкция OF (Open Frame) позволяет устанавливать устройство в любой корпус, но наиболее удобным способом установки является специальный ABOX. Серийные корпуса и монтажные пластины оснащены системными отверстиями с шагом 10 шагов, 8 мм. Он совместим с расстоянием между монтажными отверстиями встроенных модулей. Системное решение допускает вертикальную или горизонтальную установку выбранных устройств в любую перфорированную часть корпуса или монтажной пластины.

Наиболее важные особенности:

✅ длительное время подачи питания по сравнению с классическими системами, использующими источники питания ИБП

✅ энергосбережение и низкое энергопотребление обогрев салона благодаря высокому КПД источника питания (90%)

✅ защита от короткого замыкания (SCP), защита от перегрузки (OLP), термозащита (OHP) и перенапряжения

✅ защита аккумулятора от чрезмерного разряда (UVP), перегрузки и обратного подключения

✅ возможность запуска без питания (от аккумулятора)

✅ Технические выходы OUF и ACF (контроль работы и интеграция с другими системами) )

✅простой монтажв корпусах серии ABOX с системными отверстиями с шагом 10,8 мм

Дополнительная информация:

✅ использование дополнительного преобразователя серии ASUC позволяет повысить выходное напряжение и адаптировать его к требованиям установки (например, до 24/48/ 55 В постоянного тока)

✅ для ресиверов, требующих стабильного питания 12 В постоянного тока, таких как рекордеры и сетевые накопители NAS, мы рекомендуем использовать дополнительный стабилизирующий модуль серии AVC или AVIC< /п>

Технические данные:

⏩ Аккумулятор: 1 гелевая или AGM батарея 12В/7...18Ач

⏩ Выходное напряжение: 10,2...13,8 В постоянного тока

⏩ Выходной ток: 8 А — продолжительный, 10 А — максимальный (при зарядке аккумулятора)

⏩Мощность блока питания: 100 Вт — непрерывная, 120 Вт — максимальная (при зарядке аккумулятора)

⏩ КПД: 90% при 100 Вт

⏩ Входное напряжение: 190...260 В переменного тока, 50 Гц

⏩ Ток зарядки аккумулятора: 1 А или 2 А ( выбирается с помощью перемычки JP1)

⏩ Защита входа блока питания: Плавкий предохранитель с задержкой срабатывания 3,15 А

⏩Защита выхода блока питания:

• Сетевое питание: электронная защита от перегрузки 12 А (автоматическое восстановление после короткого замыкания),
• Работа от аккумулятора: предохранитель 10 А

⏩ Защита цепи аккумулятора:

• Защита от обратного подключения аккумулятора и перегрузки: предохранитель 10 А,
• Защита от глубокого разряда: отключение аккумулятора по напряжению ниже 10,2 В (автоматический возврат после подачи сетевого напряжения).

⏩ Сигнализация:

• СД1 (желтый) – наличие сетевого напряжения,
• СД2 (зеленый) – наличие выходного напряжения,
• li>
• Светодиод3 (красный) – зарядка аккумулятора.

⏩ Технические выходы:

• OUF — без напряжения + DC_OUT (NC)
• ACF — без напряжения переменного тока (NC)
• Выходы с открытым коллектором с максимальной нагрузкой 50 мА (каждый выход)

⏩ Запуск при отсутствии сети переменного тока: Автоматический после подключения аккумулятора

⏩ Конструкция корпуса: Нет - встроенный модуль

⏩ Установка: Защелкивающиеся проставки, монтажные отверстия с шагом 10,8 мм

⏩ Рабочая температура: -25 ... +50°С

⏩< б> Вес: 0,15 кг

Код производителя: АУПС-100-120-ОФ
