Преобразователь интерфейса USB в RS232/485/TTL, промышленная изоляция

код производителя 22547

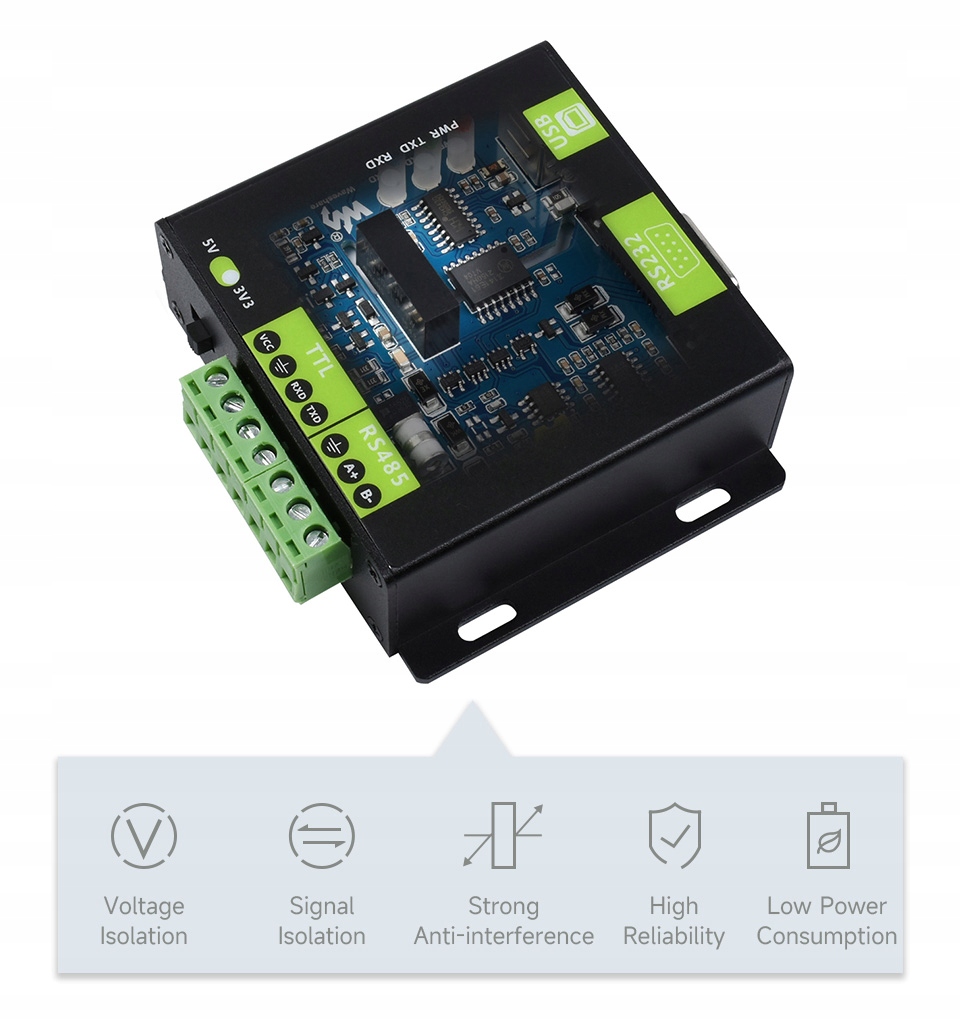

Преобразователь интерфейса USB в RS232/485/TTL с промышленной изоляцией производства Waveshare. Это промышленный преобразователь USB в RS232/485/TTL с оригинальным чипом преобразователя CH343G. Он имеет встроенные схемы защиты, такие как изоляция питания, магнитная изоляция ADI, диод TVS и т. д. Кроме того, USB TO RS232/485/TTL оснащен корпусом из алюминиевого сплава, что делает его прочным и долговечным.

USB TO RS232/485/TTL очень прост в использовании, полностью автоматический, без задержек. Благодаря быстрой связи, стабильности, надежности и безопасности он является идеальным выбором для промышленных устройств управления и/или приложений, требующих высоких требований к связи.

Дополнительная информация:

Вики: www.waveshare.com/wiki/USB_TO_RS232/485/TTL_(B)

• Скорость передачи: CH343G: до 2 Мбит/с (не полный диапазон)
• Основной порт (хост): USB
• Порты устройства: RS485/RS232/TTL< /li>

USB:

• Рабочее напряжение: 5 В
• Тип разъема USB: USB-B
>
• Защита: самовосстанавливающийся предохранитель 200 мА, изолированный выход.
• Максимальная длина кабеля: ~5 м.

RS485:

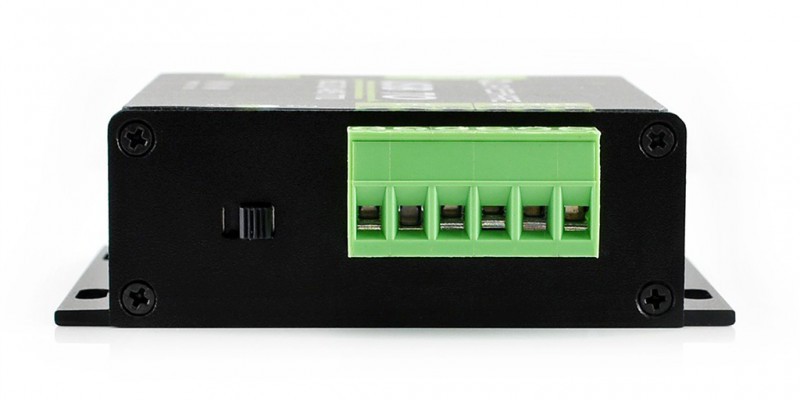

• Тип разъема: винтовая клемма.
• Пинья/сигналы: A+, B-, GND.
• Управление направлением передачи: аппаратное автоматическое управление.
• Защиты: молниезащита и подавление перенапряжений мощностью 600 Вт, защита от электростатического разряда 15 кВ (зарезервированные площадки для пайки балансировочного резистора 120R).
• Максимальная длина кабеля: ~ 1200 м.
• Режим передачи: точка-множество точек. (до 32 узлов, рекомендуется использовать повторители для 16 узлов и более)

RS232:

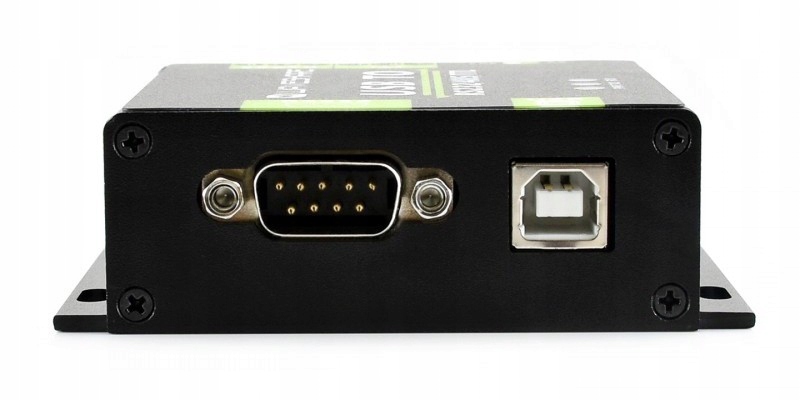

• Разъем: DR9, штекер.
• Защита: TVS-диод, защита от перенапряжения, защита от электростатического разряда.
• Максимальная длина кабеля: ~15 м.
• Режим передачи: точка-точка.
>

TTL (UART):

• Рабочее напряжение: 3,3 В/5 В
• Разъем: винтовая клемма
• Разъем: винтовая клемма
• li>
• li>
• Пинья/сигналы: TXD, RXD, GND.
• Защита: защитный диод, защита от перенапряжения/отрицательного напряжения, ударопрочность.
• Режим передачи: точка-точка

Светодиодные индикаторы:

• PWR: красный индикатор питания, загорается при выполнении операций USB.
• TXD: зеленый индикатор TX, загорается. , когда порт USB отправляет данные.
• RXD: синий индикатор RX, загорается, когда порты устройства отправляют данные.

Операционная среда:/ p>

• Рабочая температура: -15℃ ~ 70℃
• Влажность: 5% ~ 95% относительной влажности

Операционная система: Mac, Linux, Android, Windows 11/10/8.1/8/7

В комплекте:

• CH343G USB RS485/RS232/TTL преобразователь
• USB-кабель
