ДВУСТОРОННИЙ СЧЕТЧИК 3F MODBUS-RTU

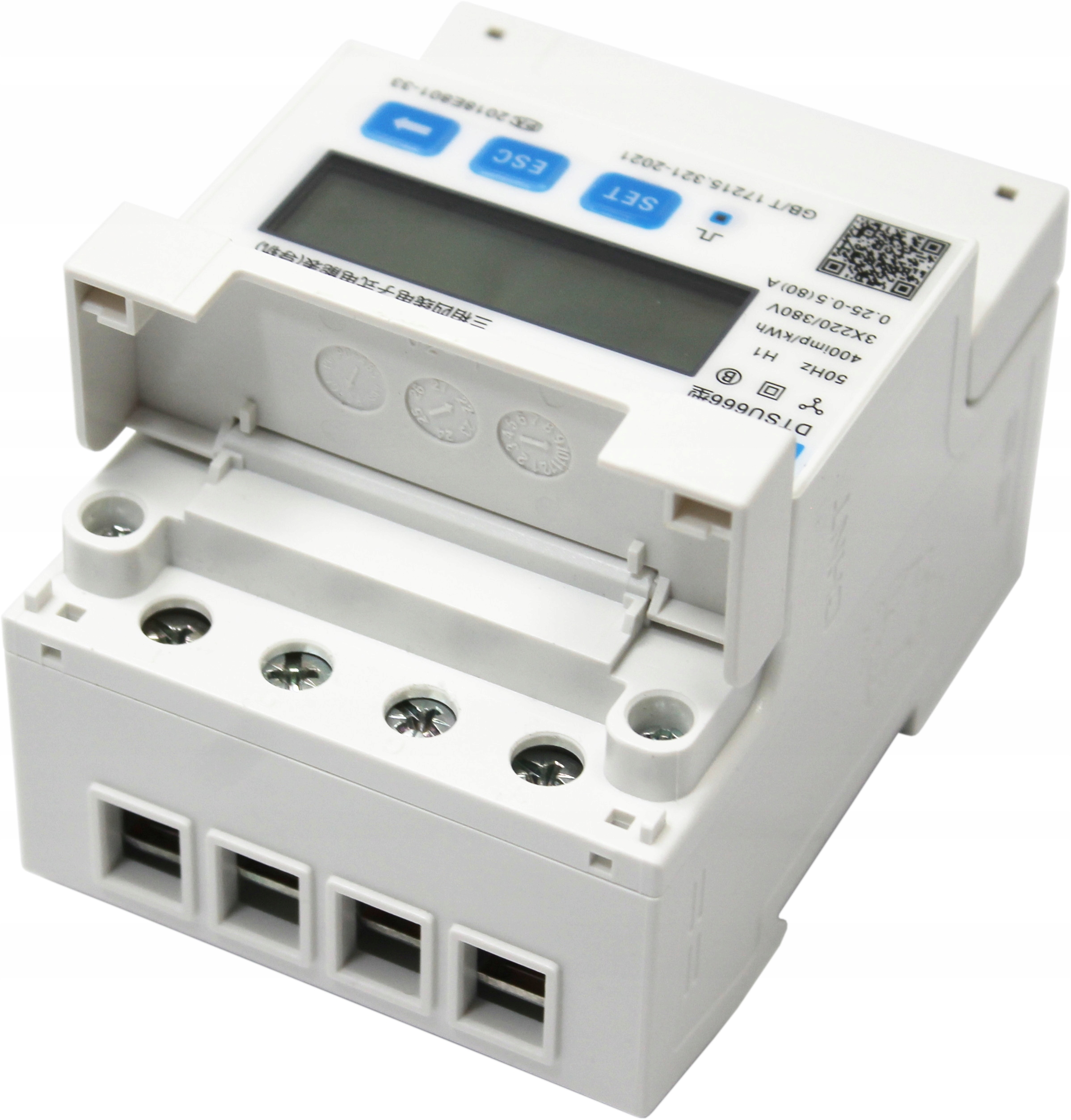

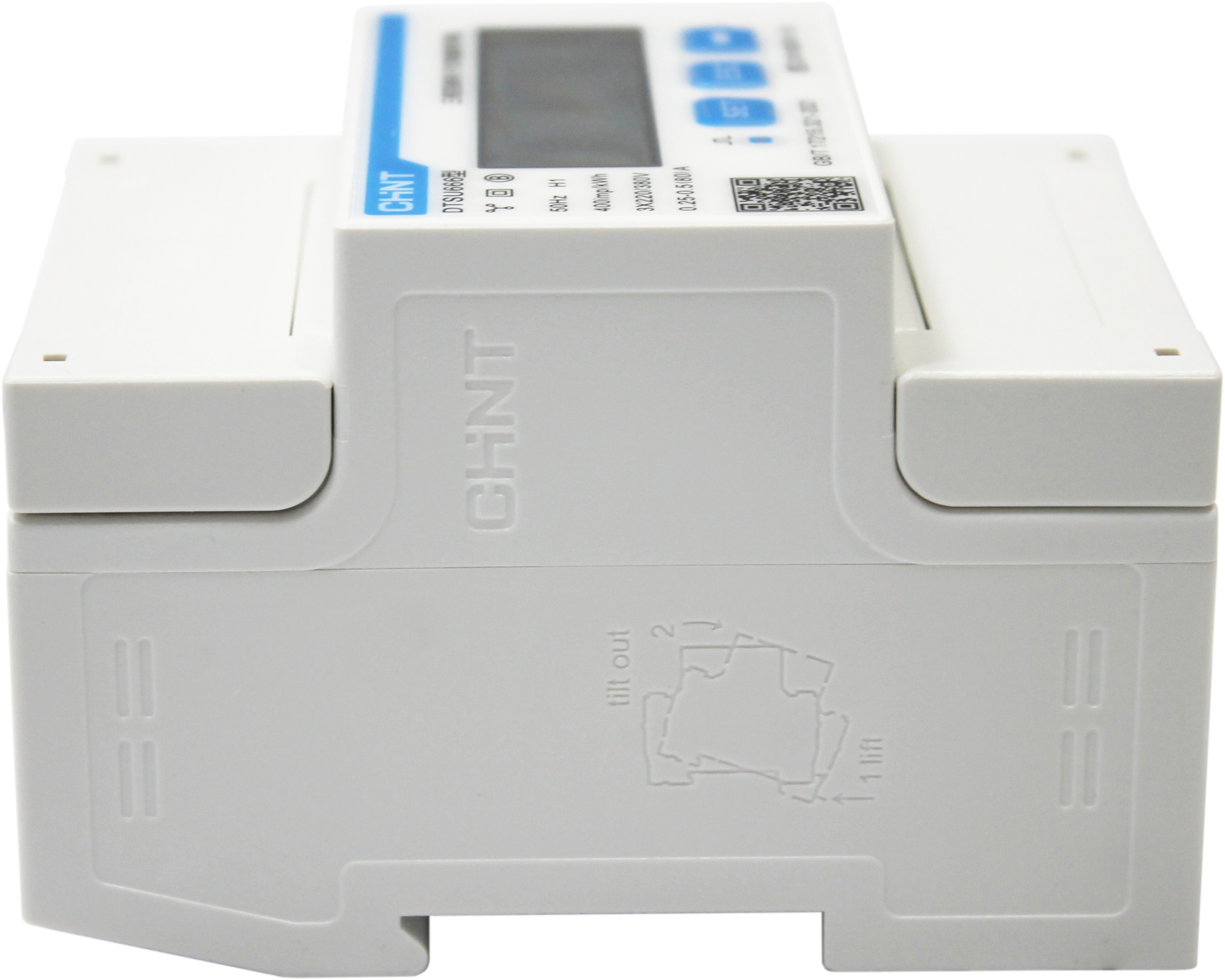

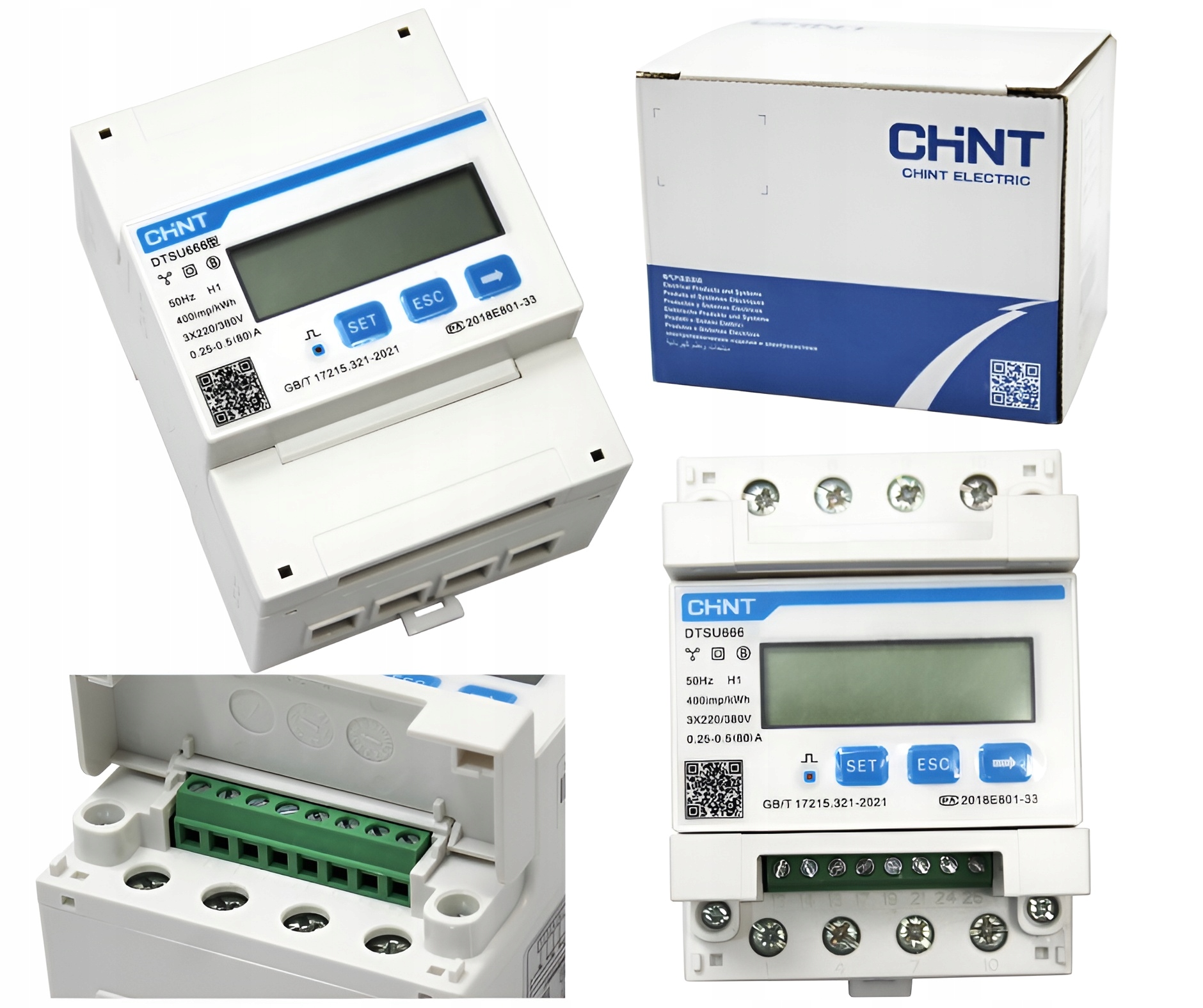

Chint DTSU666 Modbus 0,25-5(80)A - двунаправленный четырехквадрантный счетчик-анализатор оснащен портом RS-485 и протоколом Modbus-RTU (инструкцию на польском языке можно найти в разделе «Дополнительная информация»).

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Измерительные входы:

• 4-жильный кабель сечением 16 мм2
• измерения в однофазные двухпроводные, трехфазные трехфазные (3Ф3П) и четырехпроводные (3Ф4П) установки,
• максимальный ток 80А

Наиболее важные технические данные:

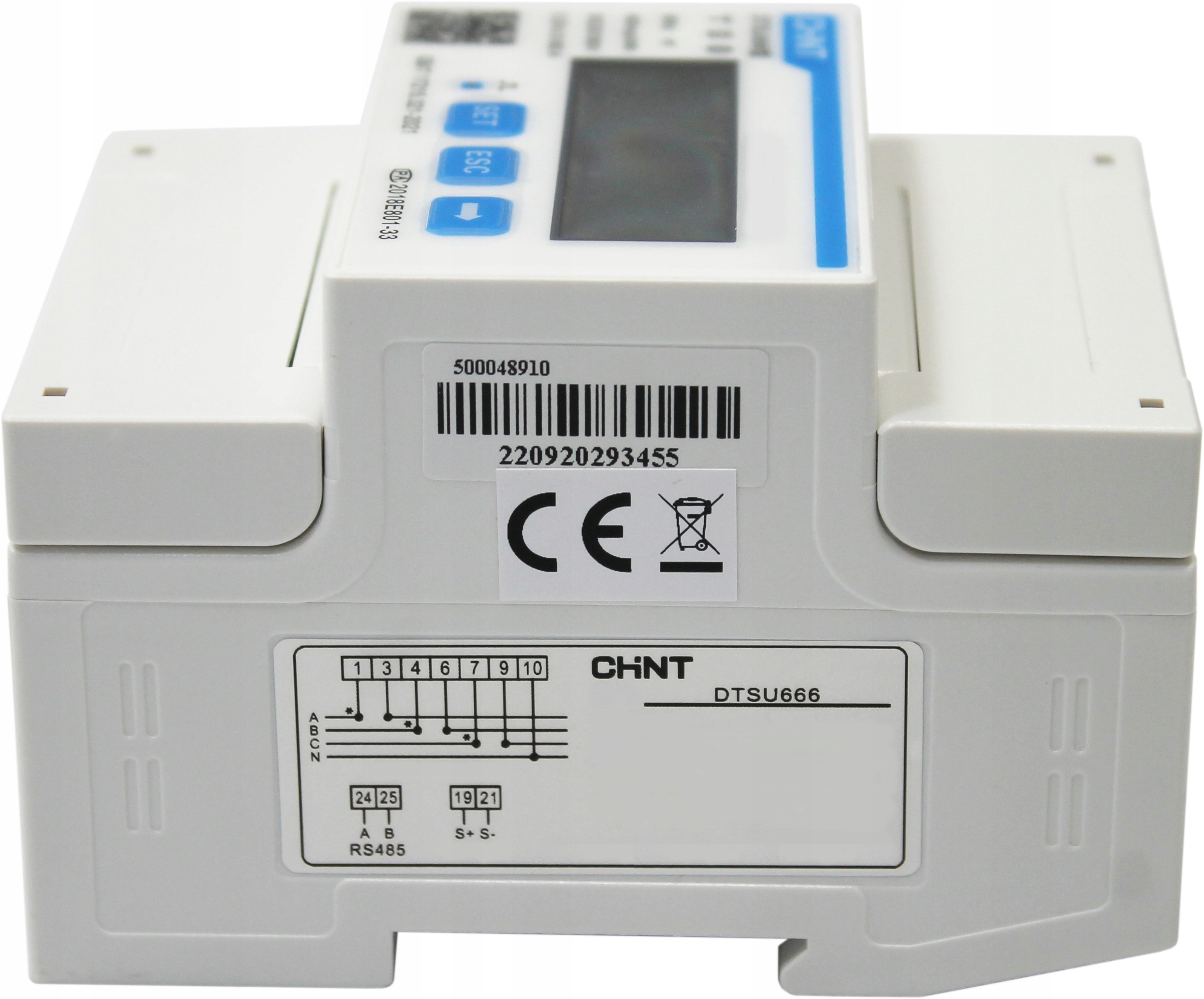

• Выход RS-485, протокол Modbus-RTU.
• Импульсный выход: программируется для установки соответствующих импульсов. в кВтч или кВАрч.
• Измерения: вкл. напряжения, токи, активная и реактивная мощности, коэффициенты мощности на отдельных фазах, экспорт/импорт активной энергии, экспорт/импорт реактивной энергии, четыре квадранта, кВтч/кВАрч, кВт/кВар, кВА, P, F, PF, В, А.
• ЖК-дисплей с подсветкой.
• Точность измерения активной энергии (Втч): Класс 1, класс B EN50470-1/3.
• Точность измерения реактивной энергии (ВАрч): Класс 2
• THD: 1 % до 31-го
• сертификата MID

Другие параметры:< /b >

• Нормальная рабочая температура от -10 ºC до 45 ºC
• Предельная рабочая температура от -25 ºC до 75 ºC
• Среднегодовая влажность 0–75 %, без конденсации

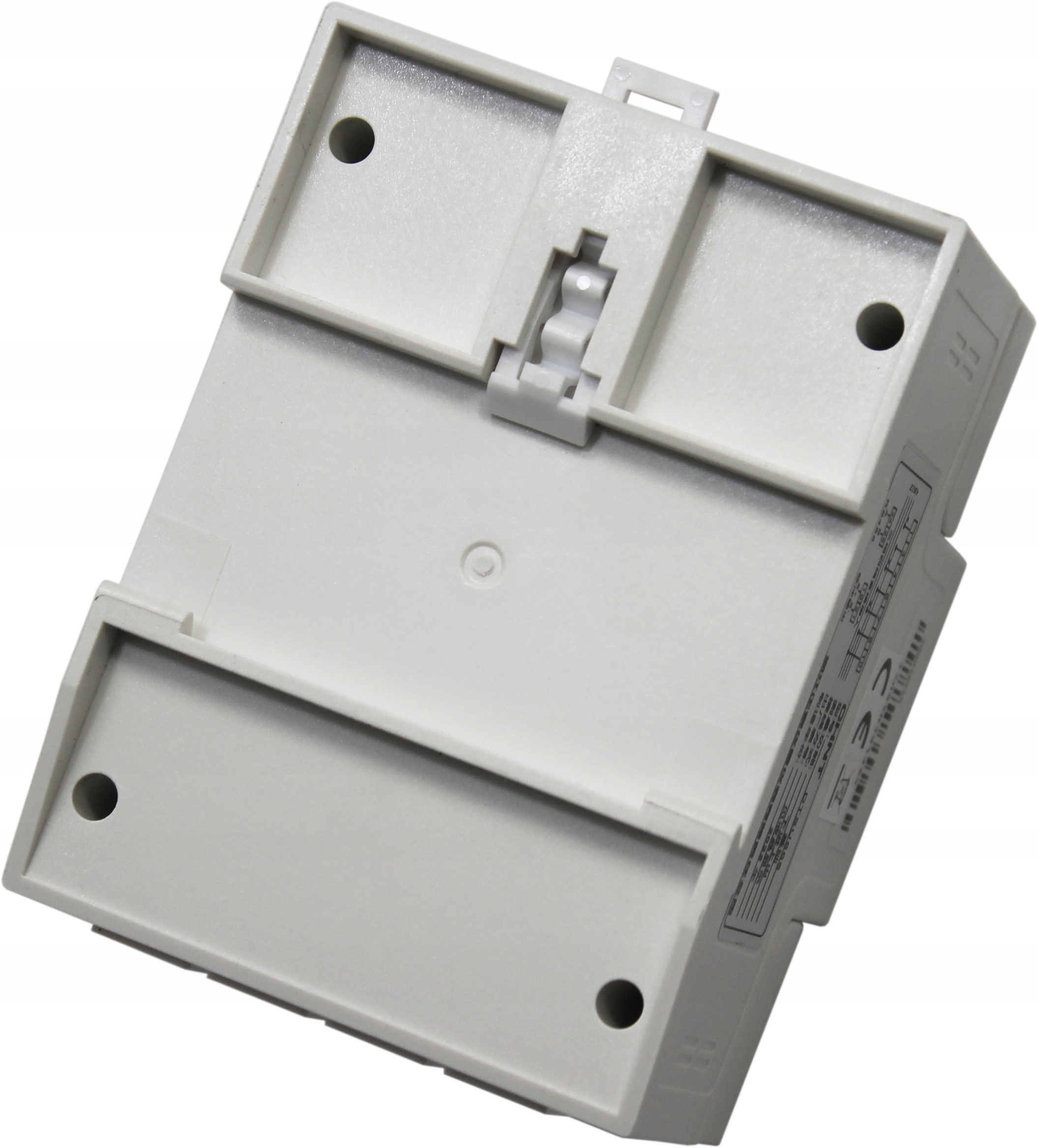

• Монтаж На рейке DIN 43880 (72x94,5 мм)
• ЖК-дисплей 7 символов, 5,3 x 2,8 мм
• Светодиод количество вспышек на кВтч
• СвязьRS485, Modbus и DL/T
• Степень защитыIP54
• Размеры 98 мм x 65 x 72 мм
• Вес около 0,4 кг

Прибор позволяет измерять:

• напряжение
• токи
• мгновенную активную мощность
• мгновенную реактивную мощность
• мгновенную реактивную мощность
• мгновенную реактивную мощность
• мгновенную активную мощность
• мгновенную реактивную мощность
• мгновенную активную мощность
• li>
• общая активная мощность

Он имеет настраиваемые выходы для активной или реактивной энергии и выход RS-485 с протоколом Modbus-RTU. Его можно использовать для контроля энергии, поглощаемой и подаваемой в сеть, емкостной и индуктивной реактивной энергии, а также для контроля других параметров сети при подключении.

устройство измеряет и передает информацию с такими параметрами, как:

• напряжение (В)
• частота (Гц)
• ток (А)
• энергия в четырехквадрантном измерении (кВтч/кВАрч)
• введенная в сеть (экспорт)
• поглощенная (импорт)
• всего

Совместимость

Счетчик работает с инверторами FoxEss, Deye (проверено с Deye SUN-12K-G03), Sofar Solar ( SofarSolar KTLX G3) и системой Hoymiles (напишите перед подключением счетчика и вводом серийных номеров - вышлем инструкцию, как правильно это сделать), интеграция с Domoticz также доступен (плагин DTSU666-Modbus доступен на github). Показания счетчика можно легко прочитать с помощью различных типов устройств с портом RS485, таких как Raspberry PI (с адаптером USB-RS485), PVMterminal, компьютера (с USB-портом). адаптер).-RS485) и т. д. Если вам нужна помощь в интеграции с вашей системой, пишите, мы постараемся помочь.

Внимание!!! Счетчик не работает с инверторами Huawei, поскольку он не является счетчиком версии -H с программным обеспечением, предназначенным для Huawei. В таком случае мы рекомендуем замену, то есть наш набор MBtranslator. Еще одним решением является счетчик DTSU666 и дополнительно PVMterminal, с помощью которого можно контролировать как генерационные и рабочие параметры инвертора Huawei, так и энергетические и рабочие параметры, измеряемые счетчиком DTSU666.

Возможные применения

Счетчик можно использовать в различных системах управления энергопотреблением, таких как мониторинг энергопотребления в домах, общественных зданиях, на заводах и других промышленных объектах. Его также можно использовать в системах возобновляемой энергии, таких как солнечные и ветряные электростанции, для мониторинга производимой энергии и подачи ее в сеть.

Связь Возможности устройства обеспечивают легкую интеграцию с существующими системами, а его точность и надежность делают его пригодным дляпрофессиональных и домашних применений
