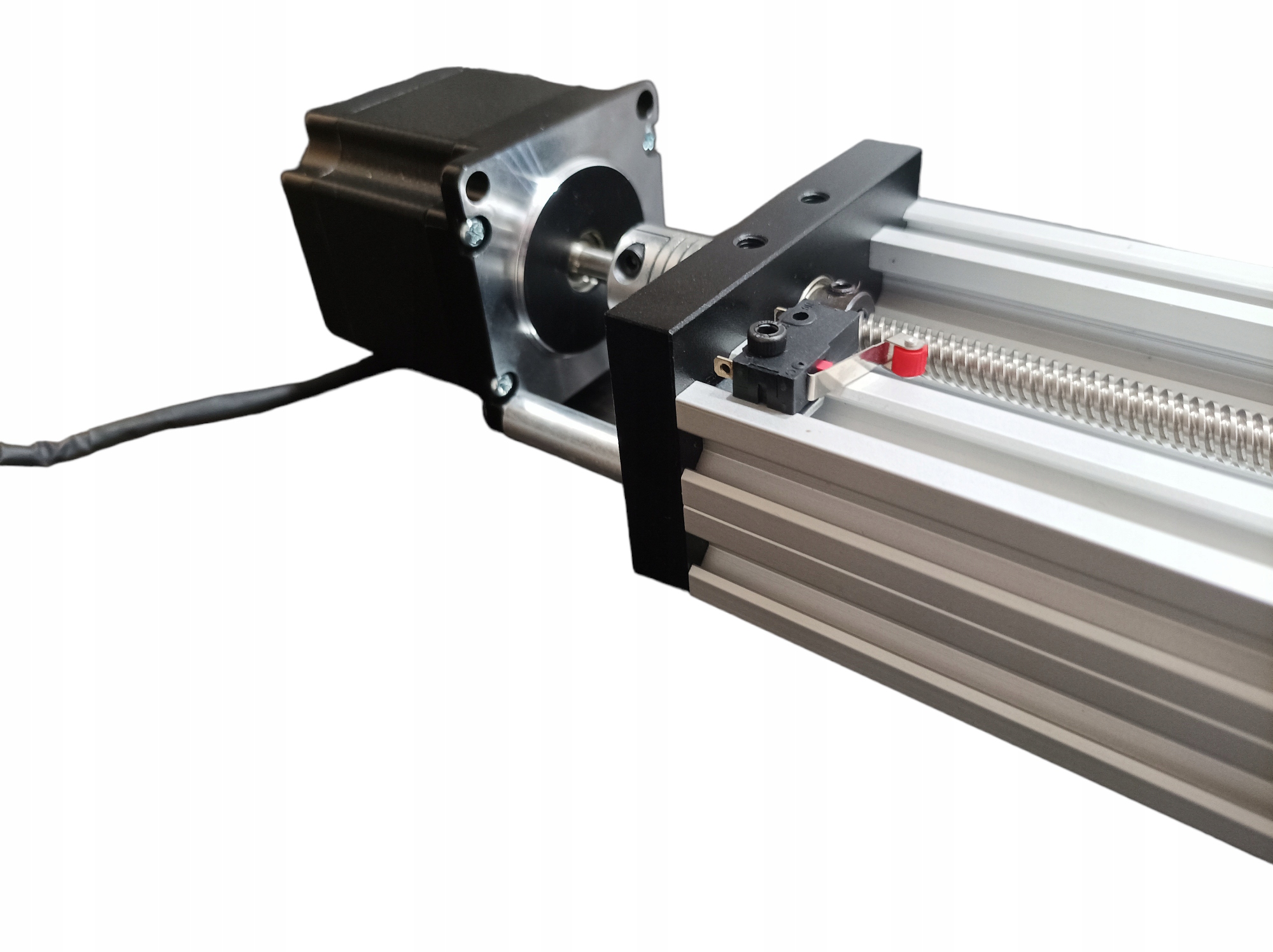

Линейная направляющая с ЧПУ, линейная каретка 1000 мм NEMA23-2,45 Нм СЕРЕБРЯНЫЙ RTR TR8x8

Линейная направляющая 1000 мм — сложенная

Двигатель Nema 23 2,45 Нм

Трапециевидный винт ACME tr8x8 (шаг резьбы 8 мм)

Удивитесь возможностям линейной направляющей C-Beam — ключевого элемента любой продвинутой линейной системы. Идеально подходит для любителей DIY, производителей, инженеров и многих других. C-Beam — это синоним точности, модульности и эстетики в одном лице, что позволяет легко интегрировать его в различные проекты.

Основные характеристики:

• Непревзойденная точность: точность перемещения от 0,001 до 0,003 дюйма (от 0,05 до 0,10 мм) и точность позиционирования 0,091 мм обеспечивают исключительный контроль над каждой деталью вашего проекта.
• Модульность: благодаря простой интеграции с любой системой C-Beam предлагает бесконечные возможности конфигурации, адаптированные к потребностям вашего проекта. дизайн.
• Инновационный дизайн: четыре колеса Mini V плавно перемещаются по внутренней стороне направляющей C-образной балки, а дополнительная крышка защищает трапециевидный винт от загрязнения, обеспечивая длительную и надежную работу.
• Высокая производительность: в зависимости от применения шагового двигателя и шага трапециевидного винта можно достичь силы 115 Н и скорости до 8000 мм/мин. Эта линейная направляющая готова удовлетворить даже самые требовательные требования.

Идеальный выбор для:

• автоматизации процессов
• автоматизации сварочных процессов
• станков с ЧПУ
• прототипирования
• проектов «сделай сам»
• производственных линий
• и многих других применений, требующих точности линейного перемещения.

Купите линейную направляющую C-образной балки и убедитесь сами, насколько легко вы сможете улучшить свои проекты. Независимо от того, создаете ли вы станок с ЧПУ, систему автоматизации или уникальный проект своими руками, C-Beam предлагает непревзойденную точность, производительность и эстетику.

В комплект входит:

• Винт с шестигранной головкой с плоской головкой М5х25мм (4 шт.)
• Винт с шестигранной головкой с плоской головкой М5х20мм (10 шт.)
• Винт с шестигранной головкой с плоской головкой М5х55мм (2 шт.)
• Винт с шестигранной головкой М3х10 (2 шт.)
• Упорный подшипник 8х16 (2шт)
• Т-образный молоток М3 (2шт)
• Проставка алюминиевая 6мм (2шт)
• Проставка алюминиевая 40мм (2 шт)
• Муфта беззазорная гибкая 6,35х8мм (1шт)
• Проставка алюминиевая 3мм (2шт)
• Втулка эксцентриковая MINI - 6,0 мм (2шт)
• Шарикоподшипник 688zz (2шт)
• Шайба 1х8х12 мм V-Slot под винт ACME (2шт)
• Шайба M5x6,5мм (4шт)
• Стопорное кольцо 8x14x7 (2шт)
• Ролик Extreme Mini V KIT колесо - одинарное складывание (4шт)
• Конец C-образной балки монтажная пластина (2 шт.)
• Пластина в сборе для козловых роликов С-образной балки (1 шт.)
• Гайка трапециевидная противолюфтовая для винта 8х8 мм-BLOK (1 шт.)
• Гайка самоцентрирующаяся М5 (6 шт.)
• Концевой выключатель (2 шт.)
• Профиль С-балки (1 шт.)
• ACME винт трапециевидный тр8х8 (шаг резьбы 8мм) (1 шт.)
• Nema23 2,45Нм (1 шт.)

Размеры:

длина самого профиля: 1000мм

общая длина направляющей: 1166мм

Рабочий пространство:

пространство рабочее пространство (с концевыми выключателями): 870 мм

рабочее пространство (без концевых выключателей): 920 мм

ПРИМЕЧАНИЕ ДЛЯ ПОКУПАТЕЛЕЙ:

Обратите внимание, что все линейные направляющие из алюминиевых профилей адаптируются под индивидуальные размеры заказа. Профили нарезаются точно под конкретный направляющий размер, приобретенный клиентом.

В связи с нестандартностью резки профилей длиной 3 м возврат данного товара невозможен. Поэтому перед покупкой внимательно указывайте размеры.

Приглашаем вас приобрести и начать реализовывать свои инновационные проекты уже сегодня!
