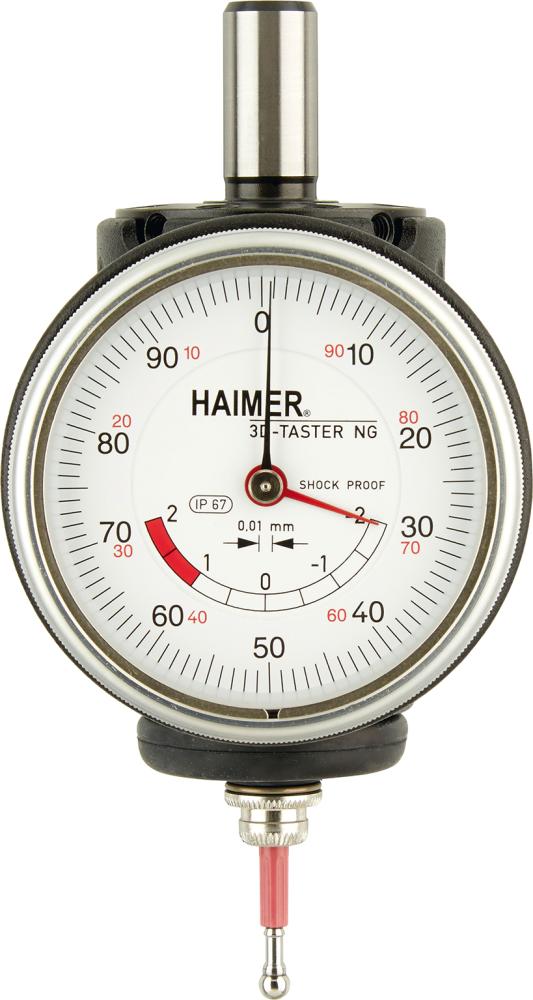

3D-циферблатный индикатор нового поколения, хвостовик HAIMER 12 мм

3D-индикатор нового поколения

Конструкция: новая версия 3D-датчика с улучшенной механикой и новым, компактным и удобным корпусом для установки на фрезерный шпиндель или головку. Измерительный наконечник датчика можно заменить без инструментов, и датчик не требует повторной калибровки. Все 3D-датчики индивидуально измеряются и настраиваются во время установки, чтобы обеспечить максимальную точность измерений.

Применение: для определения нулевых точек элементов и измерения длины и глубины на фрезерных и электроэрозионных станках (изолированный измерительный наконечник датчика), а также для центрирования и определения центра отверстий и валов. Кроме того, его используют для проверки ровности и плоскостности поверхностей.

Комплект поставки: 3D-циферблатный индикатор и более короткий измерительный наконечник.

Технические данные

• Диаметр хвостовика: 12 мм
• Диаметр измерительного шарика: 4 мм
• Погрешность индикации: 0,01 мм
• Диаметр корпуса: 62 мм
• Длина без крепежного штифта: 101 мм
• WGN №: W392

Логистические данные

• Вес: 0,648 кг
• Длина: 229,0 мм
• Ширина: 123,0 мм
• Высота: 80,0 мм
• Объем: 2,253 дм3

• Артикульный номер поставщика: 8237770010
• Объём поставки: 1 шт.

Номер по каталогу: 72H_DRS_A1-80.360.00NG

EAN: 4034221051660
