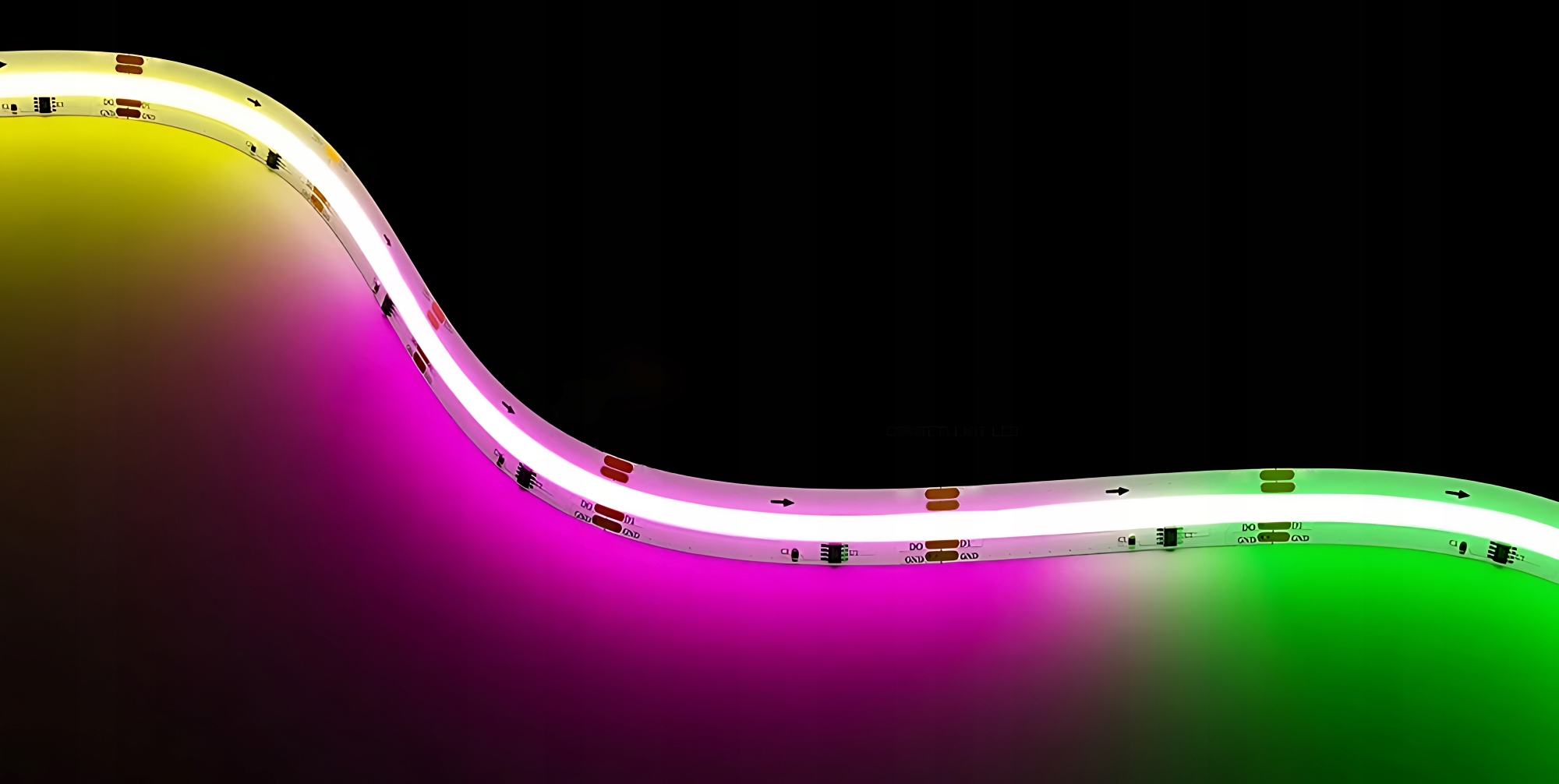

⭐ Светодиодная лента WS2805 RGB CCT COB

Цифровое управление 5-в-1

1️⃣ Описание товара

Светодиодная лента WS2805 COB — это усовершенствованная цифровая лента, сочетающая цвета RGB с регулируемым белым цветом (CCT). Один чип WS2805 управляет 5 каналами: красный, зеленый, синий + теплый белый (3000К) + холодный белый (6500К). Благодаря этому вы получаете 16 миллионов цветов И плавную регулировку температуры белого - все в одной полосе!

Управление через SPI-контроллеры (например, WLED, SP630E) позволяет индивидуально адресовать каждый пиксель и создавать динамические световые эффекты.

Благодаря технологии COB (Chip on Board) свет равномерный, без видимых точек - вы получите эффект непрерывного линейного света, а не одиночные точки, как в традиционных лентах.

2️⃣ ✅Преимущества ленты WS2805 RGB CCT

⭐ 5-в-1 в одном чипе - RGB + теплый белый + холодный белый. Вам не нужны две ленты!

⭐ Технология COB - равномерная световая линия без видимых светодиодных точек, идеально подходит для алюминиевых профилей.

⭐ Breakpoint Resume - двойная сигнальная линия. Если один светодиод поврежден, остальные продолжают работать!

⭐ 840 светодиодов/м — сверхвысокая плотность диодов для идеально равномерного света.

⭐ Самоклеящаяся лента 3М — быстрая и надежная установка на любую поверхность.

⭐ Возможна резка — отрежьте каждые 71 мм и отрегулируйте длину в соответствии с вашими потребностями.

⭐ 4 провода – упрощенная проводка при сохранении полной функциональности.

Внимание! Лента шириной 15 мм

🔌 Подключение ленты WS2805

Лента WS2805 представляет собой решение RGBCCT (RGB + теплый белый + холодный белый), которое, несмотря на 5 цветовых каналов, использует всего 4 провода благодаря цифровому управлению.

Кабели в ленте WS2805:

• V+ (24В): Питание ленты
• GND (V-): Земля - общий возврат питания
• DI (Data Input): Основная линия данных - сигнал управления от контроллера
• BI (Backup Input): Резервная линия - при повреждении одного диода сигнал продолжается, а остальная лента загорается!

💡 Почему 4 провода достаточно? Благодаря установленным на них чипам ленты, можно независимо управлять всеми 5 цветами (R, G, B, теплый белый, холодный белый) в каждой секции - без дополнительных проводов!

⚡ Подключение к контроллеру WLED (например, Gledopto, ESP32)

Основные подключения:

• V+ лента → выход питания 24В
• GND лента → GND источника питания и GND контроллера (общее обязательное заземление!)
• DI лента → контакт DATA контроллера (DIN, LED, DATA)

Что делать с кабелем BI?

• ✅ Чаще всего: оставить не подключенным – работает правильно
• ✅ Альтернативный вариант: подключить к GND на начало полосы (в случае проблем со стабильностью)
• ℹ️ Стандартные контроллеры WLED/Gledopto не используют линию BI

⚙️ Настройки в WLED

⚠️ Наиболее распространенные проблемы и решения

• Проблема: Решение
• Полоска не горит/мигает: Проверьте общее заземление (GND питания) питание = GND контроллера = GND полосы)
• Неправильные цвета в конце полосы: Добавьте резистор 220–470 Ом последовательно на линию DI контроллера.
• Нестабильная работа: Добавьте конденсатор 470–1000 мкФ в начале ленты.
• Длинный ленточный кабель (>30 см): Используйте резистор на DI + конденсатор на блоке питания

🎮 Управление светодиодной лентой WS2805

Для цифровых светодиодных лент требуется SPI-контроллер. «Разбив» ленту на пиксели, можно с помощью соответствующего контроллера отображать каждый участок разным цветом.

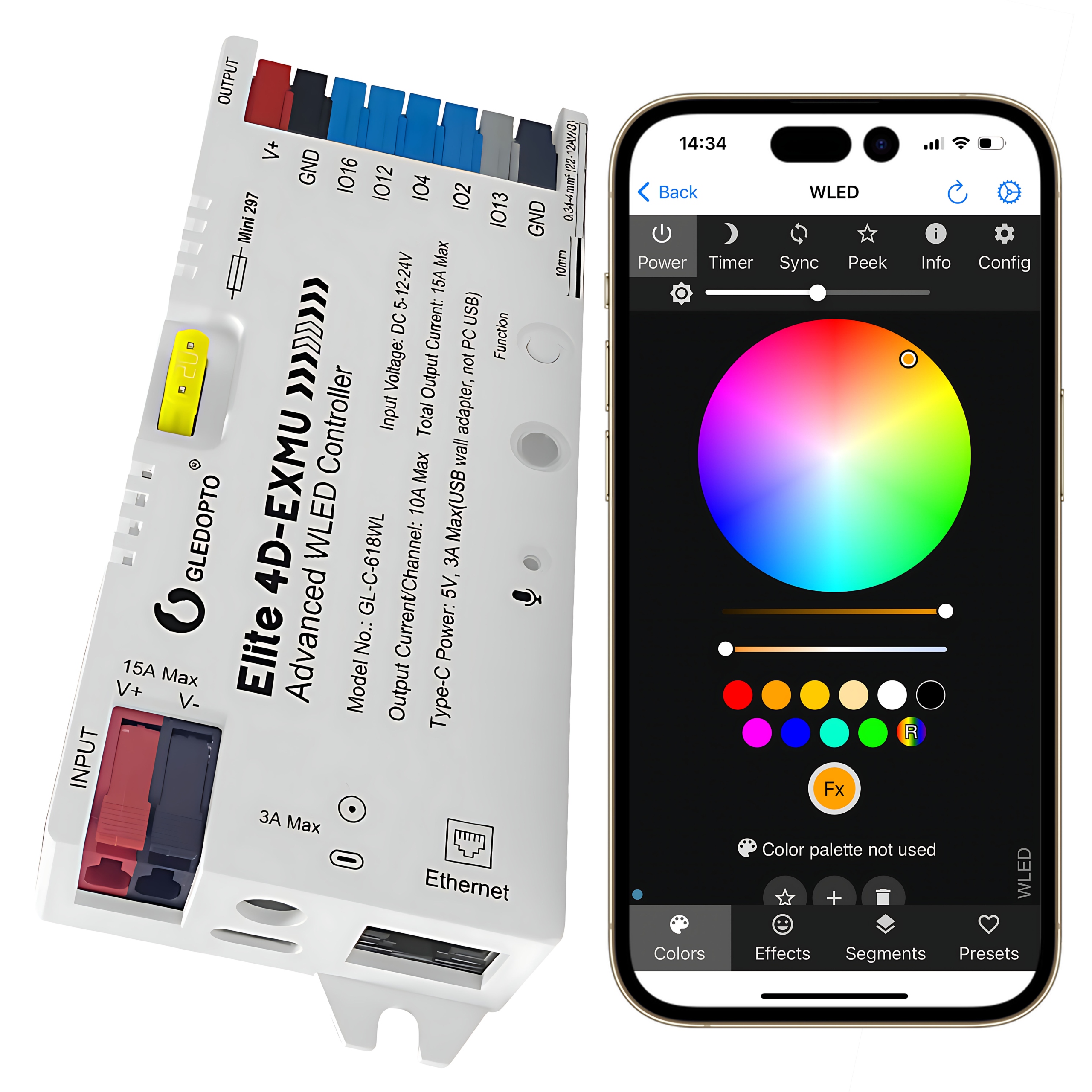

Мы рекомендуем контроллеры WLED на базе ESP32/ESP8266:

✅ Управление через приложение WLED - телефон, браузер, Home Assistant

✅ Синхронизация с музыкой - активные световые эффекты, реагирующие на ритм

✅ Сотни готовых эффектов - волны, радуга, поток, пульсация, мерцание

✅ Независимое управление RGB и CCT - выбор цвета ИЛИ температуры белого

✅ Программирование каждой секции (пикселя) отдельно

Контроллер продается отдельно.

✅ Доступен WLED WiFi контроллеры:

• Номер аукциона: 17404358915
• Номер аукциона: 16193353444
• Номер аукциона: 16929299403
• Номер аукциона: 17314240306
• Номер аукциона: 17314409411
• Номер аукциона: 17499155936
• Номер аукциона: 17507125099
• Номер аукциона: 18025756300

✅ Контроллеры WLED WiFi + Ethernet RJ45:

• Номер аукциона: 5904741320029
• Номер аукциона: 5904741320265

✅ Пульт дистанционного управления для контроллеров WLED: Номер аукциона: 18203584724

✅ Аксессуары:

• Усилитель сигнала WLED: 18163690816
• Датчик приближения: 18098269813

💡Проекты и применения

С помощью цифровых светодиодных лент COB RGB+CCT можно эффективно освещать:

🏠 Дома - окружающее освещение, подсветка мебели, полок, витрин

🪜 Лестницы - динамическое освещение ступеней

🎬 Подсветка телевизора (Ambilight DIY) - синхронизация цветов с изображением

🍳 Кухня - теплый белый для работы, RGB для вечеринки

🎮 Игровая установка - динамические эффекты, реагирующие на игру

🏢 Внешние фасады - впечатляющая архитектурная подсветка

🍺 Рестораны, пабы, клубы - световые элементы обустройства, эффекты, связанные с ритм музыки

🎭 Сценография и события - профессиональная световая анимация

🔥 Чем отличается цифровая лента WS2805?

• Проверенный микропроцессор WS2805: Надежное управление каждым пикселем
• Программирование каждого участка: Каждый пиксель разным цветом
• COB технология: Равномерная линия света с низкими профилями
• Угол луча 120°: Более широкая дисперсия света
• RGB + CCT (3000–6500K): Любой цвет + регулируемый белый
• Напряжение 24 В: Меньший ток, до 10 м в одной цепочке
• COB-диод: Лучший световой луч, меньше энергии потребление
• Возобновление точки останова: Повреждение одного светодиода не приводит к отключению остальных

Обычная полоса RGB против WS2805:

• Обычная: вся полоса = один цвет
• WS2805: каждый пиксель = другой цвет + эффекты + анимация!

📋 Технические характеристики

• Тип чипа: WS2805 (5-в-1 RGB CCT)
• Технология: COB (чип-на-плате)
• Подложка печатной платы: Двойная 2 унции
• Напряжение питания: постоянный ток 24В
• Мощность: 26Вт/м
• Длина: 5 метров
• Количество светодиодов: 840 светодиодов/м (4200 светодиодов в рулоне)
• Количество пикселей: 14 пикселей/м (70 пикселей в рулоне)
• Ширина Печатная плата: 15 мм
• Толщина ленты: 1,6 мм
• Возможность резки: каждые 71,4 мм
• Количество проводов: 4
• Степень защиты: IP20 (в помещении)
• Температура белого: 3000К (теплая) – 6500К (холодная)
• Угол света: 120°
• Монтаж: 3М самоклеящаяся лента
• Функция точки останова: ДА (двойная сигнальная линия)

⚠️ Самые распространенные ошибки при подключении и управлении цифровой лентой

Избегайте этих 5 ошибок!

Подключение цифровой светодиодной ленты к контроллеру WLED (ESP32/ESP8266) кажется простым, но 95% проблем вызваны одними и теми же ошибками. Проверьте, не делаете ли вы ни одну из них!

1️⃣ Лента подключена не той стороной

❌ Ошибка: Адресные ленты имеют направление потока данных - маленькие стрелки на ленте показывают вход (IN) и выход (OUT).

🔴 Симптомы: Не горят светодиоды, работает только первый светодиод, случайное мигание

✅ Решение: Подключиться ДАННЫЕ в начало ленты – там, где начинается стрелка!

2️⃣ Неправильный номер контакта GPIO

❌ Ошибка: На ESP8266 (D1 Mini) D0, D1, D2 НЕ являются номерами GPIO!

Пример: Контакт D4 = GPIO2, Контакт D2 = GPIO4

✅ Решение: Проверьте схему контактов и введите номер GPIO, а не маркировку на плате!

3️⃣ Ограничитель яркости

❌ Ошибка: У WLED по умолчанию включен ограничитель яркости!

✅ Решение: WLED -> Конфигурация -> Настройки светодиодов -> отключить «Включить ограничитель яркости»

4️⃣ Нет общего заземления (GND)

❌ Ошибка: Раздельные источники питания для ESP и лент без подключенных заземлений!

✅ Решение: ВСЕГДА соединяйте заземления (GND) всех источников питания вместе!

⚠️ НИКОГДА не подключайте плюсы (V+) разных источников питания!

5️⃣ Неправильный тип диодов, порядок их цвета или номер пикселей

❌ Ошибка: Неправильный тип ленты, порядок RGB в WLED и количество пикселей

✅ Решение: Установите WS2805 для этой полосы, протестируйте RGB/GRB/BGR, установите длину ленты 70 пикселей на 5 метров (14 пикселей на 1 метр).

⭐ Резюме

Профессиональная светодиодная лента WS2805 RGB+CCT PRO COB — это современное световое решение, сочетающее в себе полный спектр цветов RGB с регулируемой температурой белого. Технология COB обеспечивает равномерную линию света, а цифровое управление WS2805 позволяет создавать потрясающие световые анимации, недостижимые с помощью классических лент.

Одна лента — безграничные возможности! 🌈
