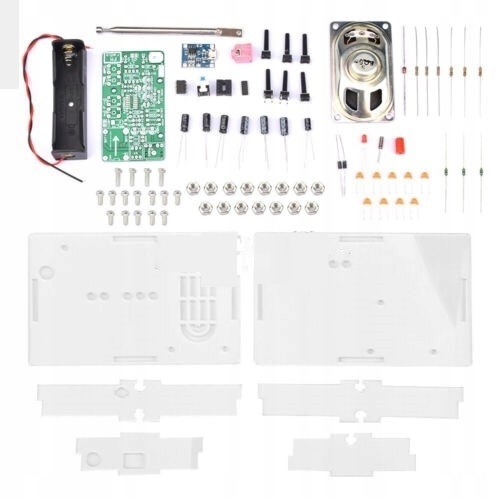

Цифровое FM-радио

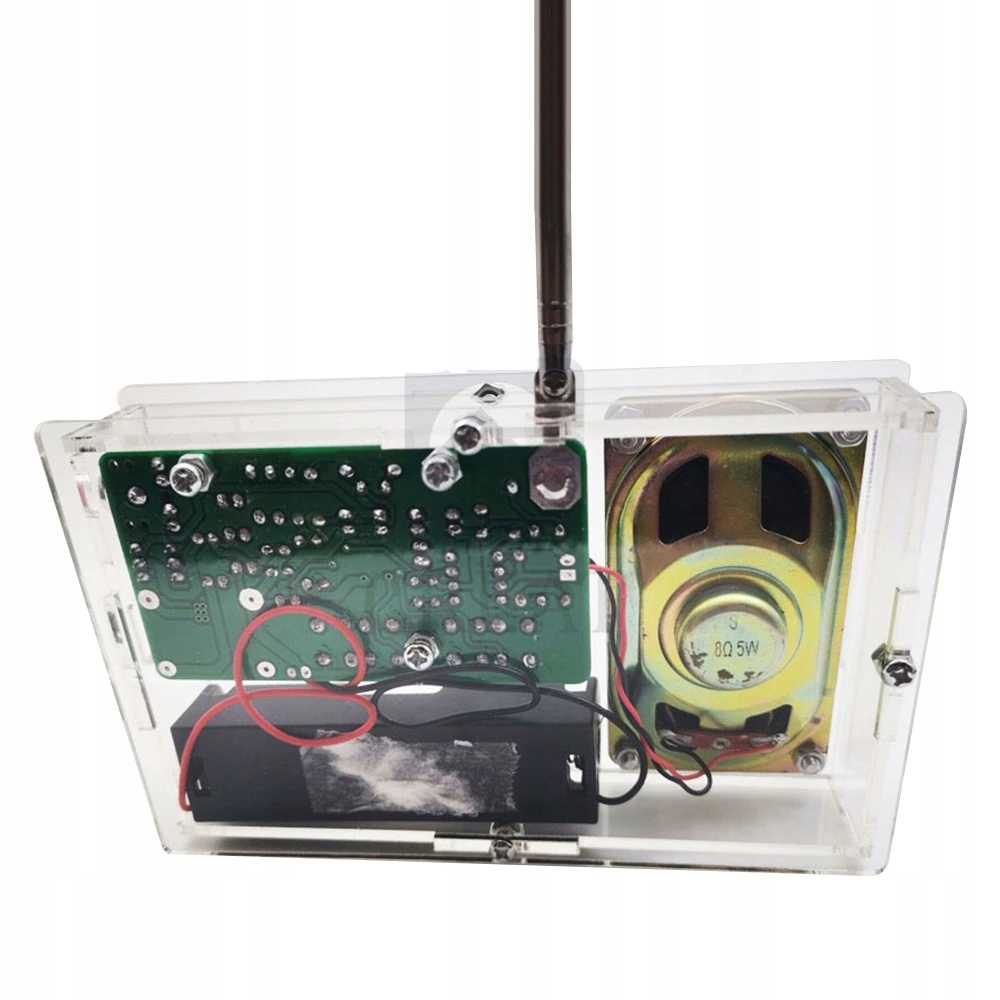

с корпусом из плексигласа

Система самосборки, требуется пайка.

Сложность системы: продвинутая, время сборки 150 минут.

Входное напряжение зарядки: 4,5–5,5 В постоянного тока;

Диапазон частотной модуляции: 87–108 МГц;

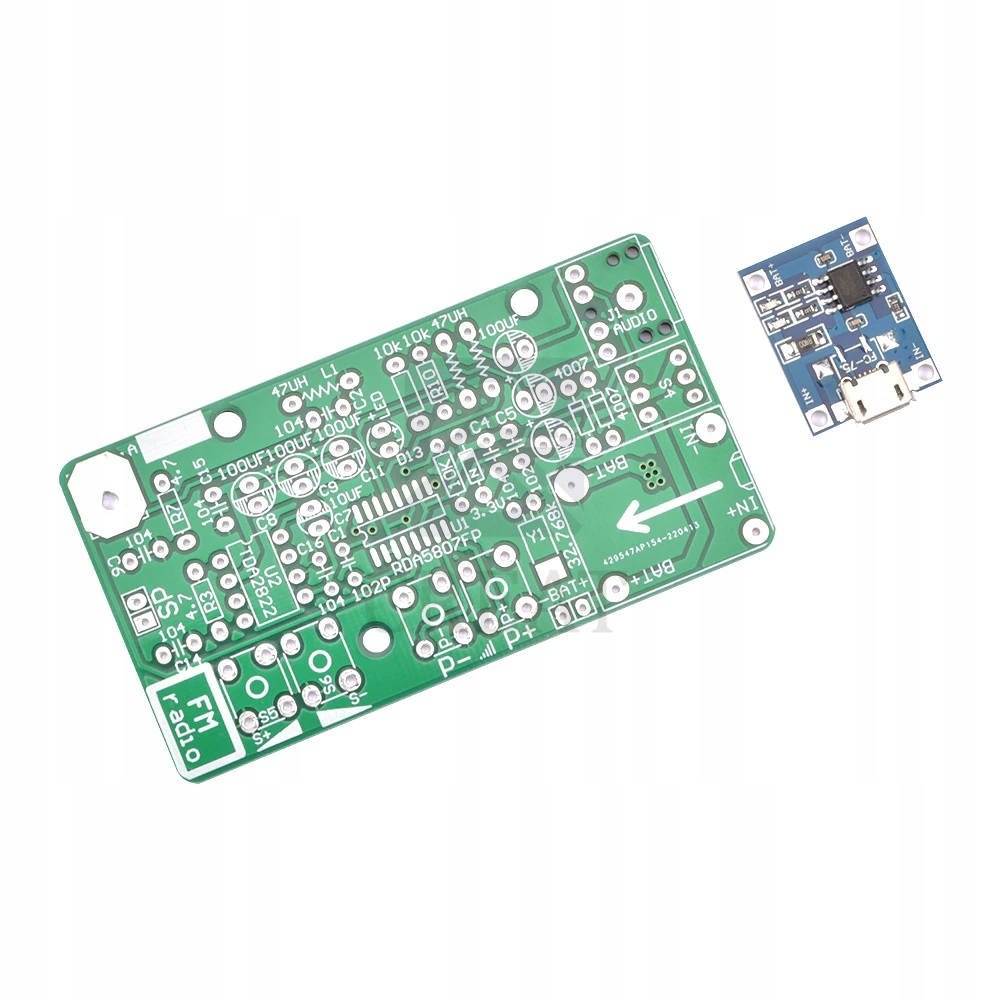

Размер платы: 7,6 см x 4,2 см;

Размер корпуса: 13,2 x 8,3 x 2,6 см.

Мини-разъем: двухканальный 3,5.

Динамик: 8 Ом, 5 Вт.

Функция:

Две левые кнопки предназначены для регулировки громкости.

Две правые кнопки предназначены для переключения FM-станций.

Боковой переключатель. это выключатель питания. Верхняя часть включена, а нижняя выключена.

Разъем питания используется для зарядки аккумулятора 18650. (не входит в комплект)

Нажмите выключатель питания, загорится индикатор, нажмите P-/P+, чтобы переключить радио, после переключения радио, если нет звука, подождите не более 10 секунд, прежде чем искать следующую радиостанцию, если сигнал слабый, вы можете изменить направление антенны.

Нажимайте S+/S- для регулировки громкости. Слушать его можно как двухканальный через наушники. Если вы используете динамик для прослушивания радио, оно моно. Динамик отключается при подключении наушников.

Красный индикатор горит, когда аккумулятор заряжается, а синий индикатор горит, когда он полностью заряжен. Старайтесь не слушать во время зарядки. На аккумуляторе нет индикации напряжения. Если вы долго слушаете или чувствуете, что упала громкость или ухудшился сигнал, следует вовремя заряжать его и заряжать почаще. Аккумулятор емкостью 1000 мАч можно использовать около 7-8 часов после полной зарядки.

Инструкция:

Схема сборки системы напечатана на доске. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку, их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.

Электронное руководство доступно для скачивания по QR-коду

или по ссылке ниже https://drive.google.com/file/d/1Ycfbbs1dQu_9R5v510a-dkE-UpTD1v6i/view?usp=share_link< / п>
