Цифрове реле контролю фази та напруги

Код: 13470000661
Как заказать
1598 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №109956152
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 1

Оплачивая «Цифрове реле контролю фази та напруги», вы можете быть уверены, что данное изделие из каталога «Системы безопасности» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

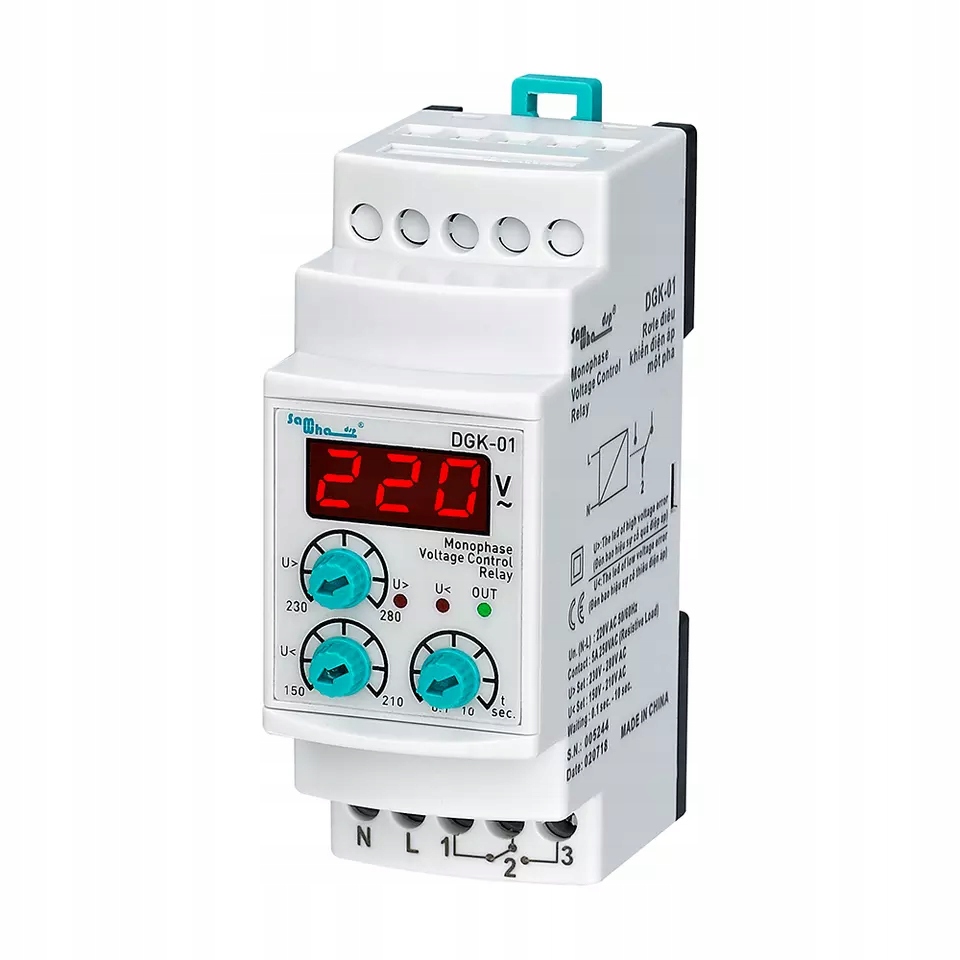

Цифровое реле контроля фазы и напряжения, регулируемый порог напряжения и времени + дисплей, 1x230 В переменного тока, контакт 5 А/250 В переменного тока

Видео, демонстрирующее работу реле:

https://www.youtube.com/watch?v=KQvL8-Nlm-c&ab_channel=CentrumDystrybucjiAutomaticki

Защитные функции

Ошибка перенапряжения: Если напряжение превышает установленное значение высокого напряжения, загорается светодиод «U>», устройство будет ждать, пока не пройдет установленное время задержки «t», а по истечении этого времени реле выключится и светодиод «Выход» погаснет.

Выход из состояние ошибки перенапряжения: когда напряжение на 5 В меньше установленного значения высокого напряжения, устройство будет ждать, пока не пройдет установленное время задержки «t», и по истечении этого времени загорится светодиод «U>». выключится, реле активируется и загорится светодиод Out.

Ошибка пониженного напряжения: Если напряжение превышает установленное значение низкого напряжения, значок «U<» Светодиод загорится, устройство будет ждать, пока истечет установленное время задержки «t», а по истечении времени реле выключится и «Выход» выключится.

Состояние ошибки низкого напряжения: когда напряжение на 5 В превышает установленное значение низкого напряжения, устройство будет ждать, пока не пройдет установленное время задержки «t», и по истечении этого времени « Светодиод U<" погаснет, реле сработает и загорится светодиод Out.

Состояния реле

Реле активно: контакты 2(COM) и 3(NO) образуют замкнутую цепь, а контакты 1(NC) и 2(COM) образуют разомкнутую цепь.

Реле выключено: контакты 2(COM) и 1 (NC) образуют замкнутую цепь, а контакты 3(NO) и 2(COM) разомкнуты.

Принцип использования

Чтобы установить значение высокого напряжения: установите ручку управления «U>» на нужное значение.

Чтобы установить низкое значение значение напряжения: установите ручку управления «U<» на нужное значение.

Для установки времени задержки: установите ручку управления «t» на нужное значение.

Установленные значения отображаются на дисплее при регулировке с помощью ручки управления.

Если напряжение находится между заданными значениями высокого напряжения «U>» и низкого «U<», загорается светодиод «Out» и реле находится под напряжением.

Характеристики

  • Рабочее напряжение (Un): 220 В переменного тока
  • Рабочая частота: 50/60Гц.
  • Рабочая мощность: <6ВА
  • Рабочая температура: -20°C ... .. +55°C
  • Диапазон высокого напряжения (U>): 230 В - 280 В
  • Диапазон низкого напряжения (U<): 150–210 В
  • Время задержки (t): 0,1–10 с.
  • Дисплей: 3 диода Светодиод, 1x дисплей
  • Тип подключения:Клеммовое подключение
  • Контакт:5А/250В переменного тока (резистивная нагрузка)
  • Диаметр кабеля: 2,5 мм²
  • Вес: Макс. 220 г
  • Монтаж: Вертикальный монтаж в панели или на DIN-рейке

Схема подключения

Размеры:
