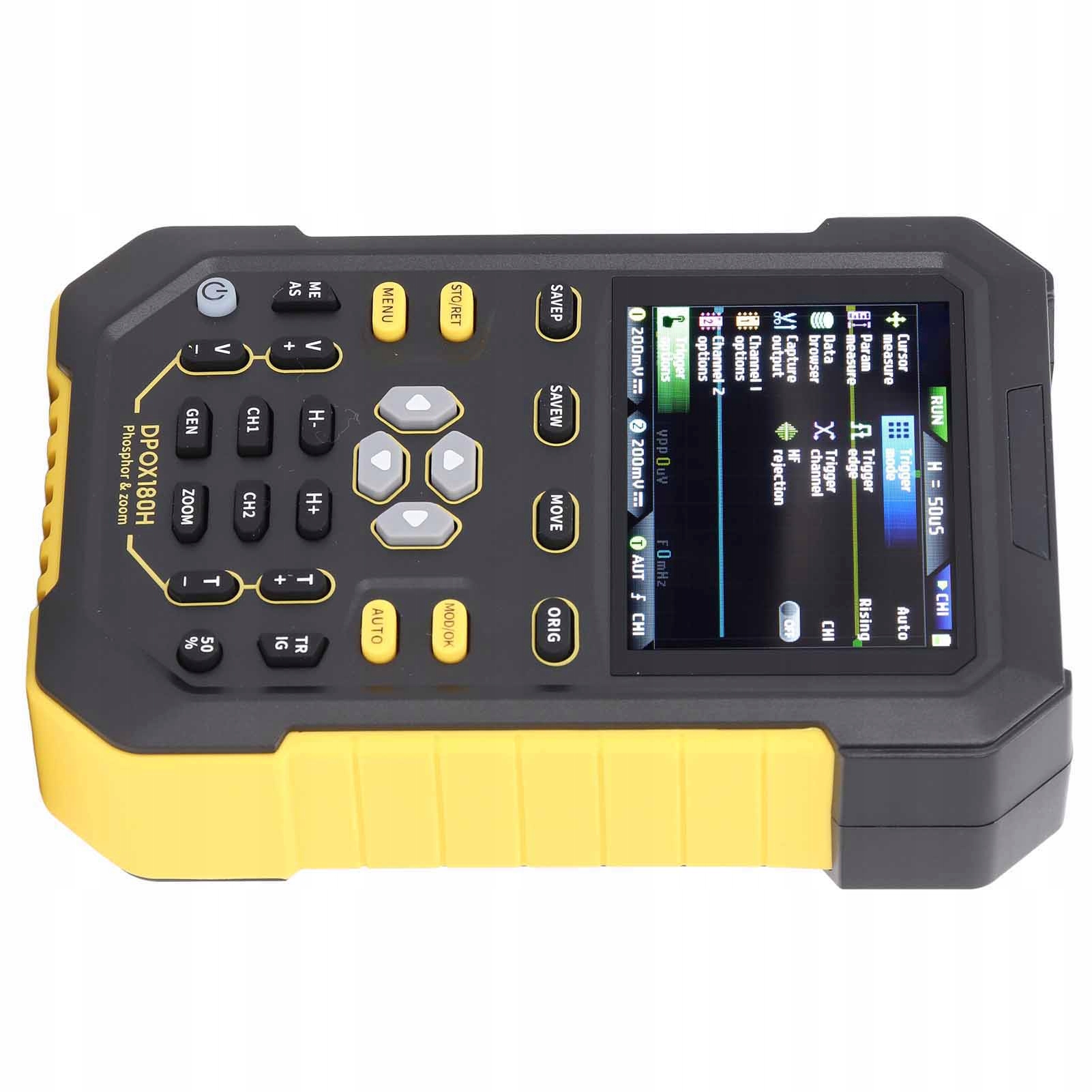

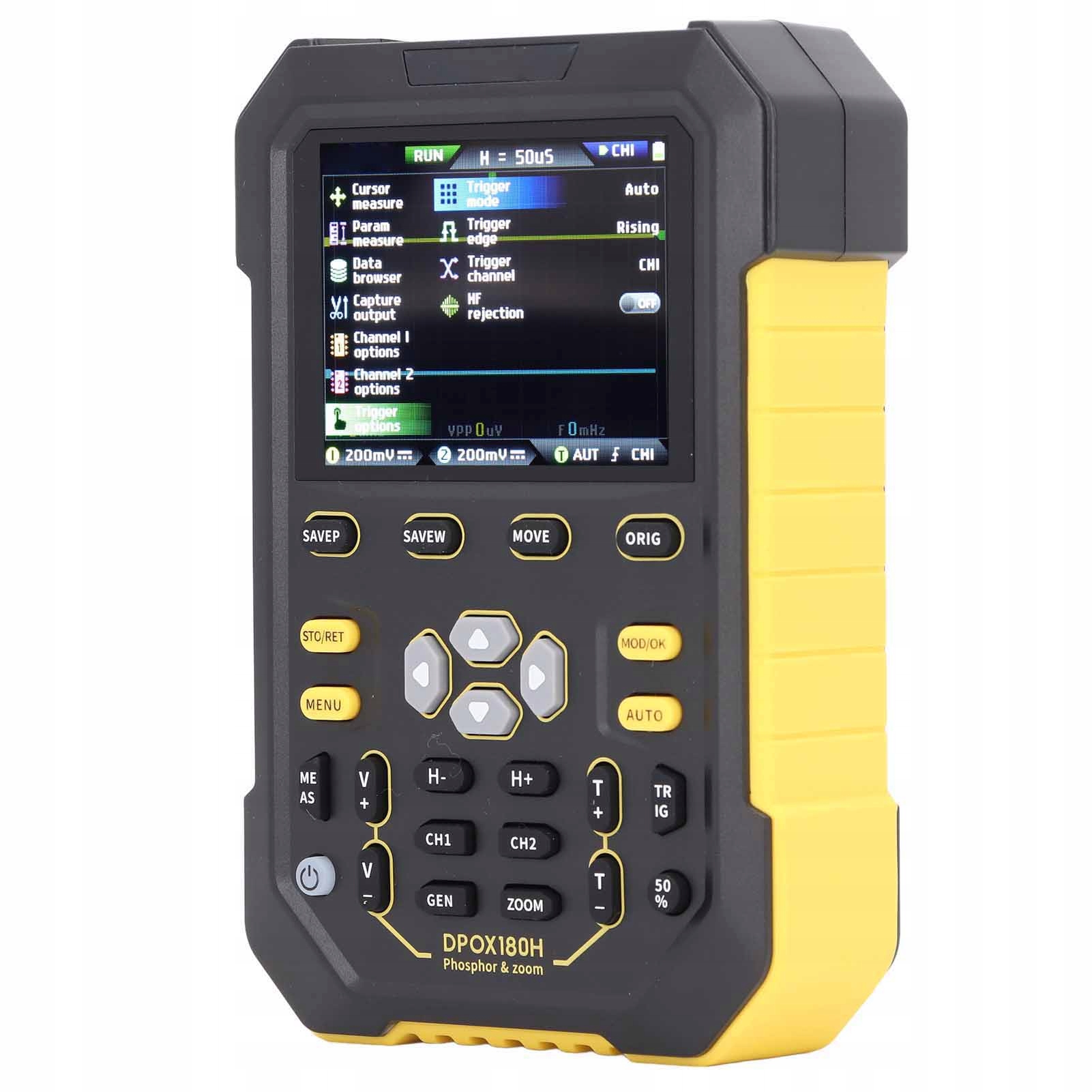

Цифровой люминофорный осциллограф, 2 канала, полоса 180 МГц, разъем J3

Функция:

1. [Высокая полоса пропускания] 2-канальный осциллограф с полосой пропускания до 180 МГц удобен для измерения и тестирования в различных областях, таких как отладка микроконтроллеров, обслуживание автомобилей и бытовой техники, DIY, электронные соревнования, отладка источников питания, инвертор и т. д., а также может использоваться в качестве портативного инструмента отладки на месте.

2. [Измерение спектра и курсора БПФ] Профессиональный портативный осциллограф с функцией отображения БПФ, который может анализировать спектральные характеристики сигналов. Функция курсорного измерения, удобная для ручного измерения цикла, частоты и напряжения.

3. [3 режима запуска и одна автоматическая кнопка] Комплект осциллографа «Сделай сам» имеет 3 режима запуска: автоматический, нормальный, одиночный. Настройки параметров волны, такие как временная развертка, амплитуда, крутизна триггера и т. д. Форма волны поддерживает автоматическую адаптацию к экрану с помощью одной клавиши, нет необходимости настраивать параметры, измерения удобны и точны.

4. [Генератор сигналов] Нижняя часть может выводить различные сигналы амплитуды 2,5 В, такие как синусоидальная волна, прямоугольная волна, треугольная волна, полуторная волна и т. д. Диапазон регулировки частоты синусоидальной волны составляет от 0 до 10 МГц, диапазон частот других сигналов составляет от 0 до 2 МГц с точностью 0,1 Гц.

5. [14 вариантов измерения] Частота, форма P для пикселя, рабочий цикл, амплитуда, среднеквадратичное значение, среднее значение, период, + ширина импульса, ширина импульса, максимум, минимум, верхний предел, базовый уровень.

6. [Встроенный ARM + FPGA] В этом портативном осциллографе используются микросхемы ARM и FPGA, обеспечивающие высокоскоростной сбор и обработку данных, обеспечивающие более плавное взаимодействие с пользователем и богатые функции.

Спецификация:

• Тип изделия: цифровой осциллограф
• Материал: абс.
• Модель: DPOX180H
• Количество каналов: 2
• Аналоговая полоса пропускания: 180 МГц
• Максимальная частота дискретизации: 500 мс/с
• Время нарастания: 2,5 нс
• Глубина хранения: 120 тыс. пикселей
• Чувствительность по вертикали: от 5 МВ до 10 В (1x)
• Диапазон временной развертки: от 5 НС до 50 с
• Погрешность постоянного тока: ± 2%
• Погрешность времени: ± 0,01%
• Обнаружение триггера: цифровой триггер
• Режим триггера: автоматический, однократный, обычный
• Запуск по фронту: подъем, падение
• Измерение курсора: частота, период, амплитуда
• Хранение снимков экрана: 90 листов
• Волновая память: 250 наборов
• Прерванный сигнал: 500
• Измерение параметров: 12 типов
• Генератор сигналов: 14 стандартных функциональных сигналов
• Цифровая флуоресцентная технология: Поддержка
• Технология отображения цветовой температуры: поддержка
• Режим прокрутки: поддержка
• Режим X Y: поддержка
• Временная развертка масштабирования: поддержка
• 20 м PARTY LIMIT LIMIT: поддержка
• Регулируемый автоматический предел полосы пропускания: поддержка
• Автонастройка: поддержка
• Wave Manager: поддержка
• Вытяжной экстрактор: поддержка
• Высокое давление снос: поддержка
• Разрешение экрана: 320 x 240
• Процесс отображения: IPS Full view
• Интерфейс расширения: интерфейс передачи данных USB
• Автоматическое выключение: от 5 минут до 2 часов
• Обновление прошивки: поддержка обновления образа iOS
• Требования к зарядке: 5 В, 2 А
• Источник питания: литиевая батарея 1 x 3000 мАч (встроенный)

Как использовать:

• Достаньте продукт и используйте.
• Список упаковки

:

• 1 генератор сигналов цифрового осциллографа.
• 2 кабеля пробника.
• 2 инструкции.
• 1 вилка.
• 1 USB-кабель.
• 11 аксессуаров.
