Цифровий міні-осцилограф DSO150 - монтажний набір
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 5
Оплачивая «Цифровий міні-осцилограф DSO150 - монтажний набір», вы можете быть уверены, что данное изделие из каталога «Монтажные комплекты» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Мини-цифровой осциллограф DSO150
* НАБОР «Сделай сам»*
DSO150 — это комплект «Сделай сам», который позволяет собрать мини-цифровой осциллограф. DSO150 — миниатюрный 1-канальный цифровой осциллограф с цветным TFT-дисплеем диагональю 2,4 дюйма и разрешением 320x240. Аналоговая полоса пропускания составляет 200 кГц, а максимальное пиковое входное напряжение — 50 В. Осциллограф DSO150 питается от внешнего источника постоянного напряжения 9 В, например, от батареи 9 В 6F22. Благодаря небольшим внешним размерам и возможности аккумуляторного питания он идеален в качестве дополнительного портативного осциллографа. В комплект входит специальный пластиковый корпус. Работа осциллографа очень проста. Это версия DSO150 15001K, т.е. с припаянными SMD элементами. Все, что вам нужно сделать, это припаять сквозные компоненты THT.
- Комплект/набор «сделай сам»
- Версия DSO105 15001K, т. е. все компоненты поверхностного монтажа SMD уже припаяны< /li>

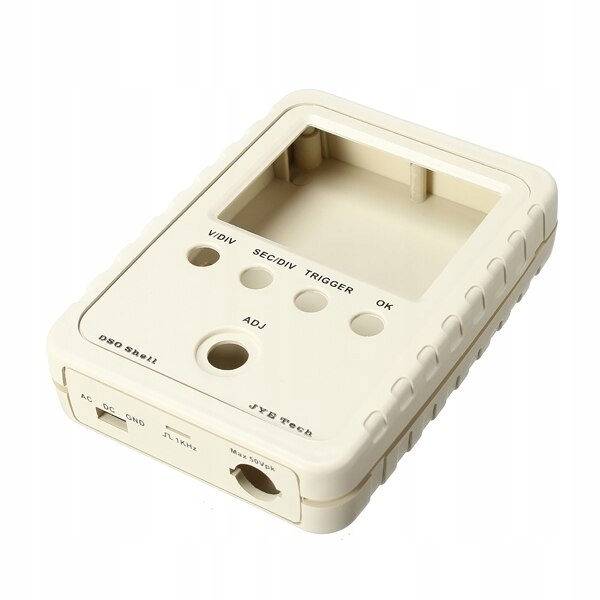

- в комплект входит пластиковый корпус
- в комплект входит инструкция на английском языке в графическом виде с картинками
- все элементы, необходимые для сборки осциллографа, включены
- Подготовлена ВИДЕО-ИНСТРУКЦИЯ ПО ПАЙКЕ, СБОРКЕ И ЭКСПЛУАТАЦИИ ОСЦИЛЛОСКОПА НА ПОЛЬСКОМ ЯЗЫКЕ.
Технические данные осциллографа DSO150 после правильной сборки:
- 1-канальный цифровой осциллограф
- аналоговая полоса пропускания: 0–200 кГц
- Чувствительность по напряжению: 5 мВ–20 В/дел.
- Погрешность измерения напряжения: <5 %.
- Разрешение по вертикали: 12 бит.
- Входное сопротивление: 1 МОм< /li>
- максимальное входное напряжение: 50 В (пик)
- связь: переменный ток, постоянный ток, земля
- выборка данных в реальном времени: 1 Мбит/с
- диапазон регулировки временной развертки: 10us-500 с/дел.
- длина записи: 1024.
- типы триггера: автоматический, обычный, одиночный.
- типы триггера: нарастающий фронт, спадающий фронт.
- уровень срабатывания: 1/2 уровня
- дисплей: 2,4 дюйма ЦВЕТНОЙ
- разрешение дисплея: 320 x 240
- питание: 9 В постоянного тока при токе прибл. 120 мА
- разъем питания: DC-Jack
- размеры: 115 мм x 75 мм x 22 мм
- вес: 100 г (без кабелей и адаптера питания)< / ли>
Оценка степени сложности:
- двусторонние пластины с металлизацией отверстий
- паяльная маска - ДА
- описание сборки на печатной плате - ДА
- принципиальная схема - НЕТ
- схема сборки - ДА
- тип монтажа: сквозной THT< /li>
- Компоненты для поверхностного монтажа: нет
- элементы, требующие полярности: ДА
- устройство требует активации (настройки)

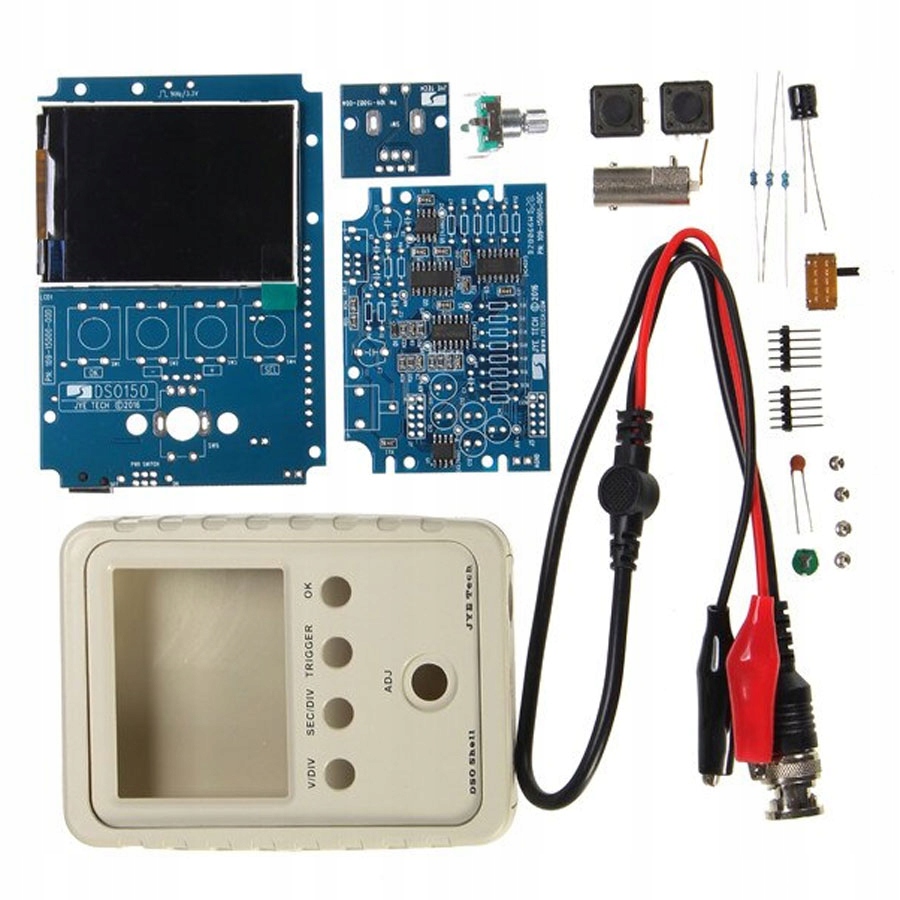

В комплект входит:/p>
- Печатная плата
- все элементы, необходимые для сборки устройства
Это набор для самостоятельной сборки-пайки, состоящий из печатной платы и набора электронных компонентов. Конечный эффект – работающее устройство зависит только от навыков установщика и его опыта. Если устройство не работает и т.п., возврат или обмен паяных элементов невозможен. Есть только возможность платного ремонта нашим сервисом - однако в случае с более дешевыми комплектами для сборки стоимость услуги превысит стоимость комплекта.
