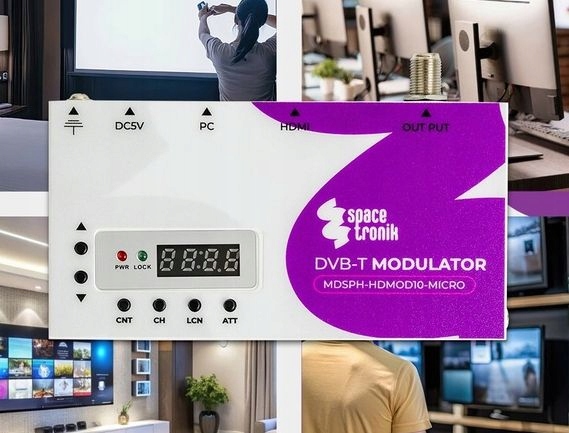

Цифровой модулятор MDSPH-HDMOD10-Micro HDMI для DVB-T

Модулятор HDMOD10-Micro был разработан для преобразования аудио/видео сигналов в радиочастотный выход DVB-T. Это идеальное решение для передачи сигнала HD со спутниковых ресиверов, камер или медиаплееров на телевизор или декодер. Модулятор имеет четырехзначный дисплей и 6 кнопок, которые обеспечивают интуитивно понятное управление и настройку.

Цифровой модулятор сигнала HDMI в сигнал DVB-T COFDM. Он работает от любого источника аудио/видео с выходом HDMI (спутниковые ресиверы и сигналы цифрового наземного телевидения, камеры, компьютеры, игровые консоли, DVD-плееры, видеорегистраторы, Blue-Ray и многие другие), преобразуя его в сигнал DVB-T Full HD 1080p с выбором выходного канала VHF или UHF. Обеспечивает отличную производительность и качество сигнала на выходе.

Основные характеристики:

• Высокий уровень интеграции, высокая производительность.
• Полнофункциональный интегрированный дизайн.
• Один вход модулятора, преобразующий источник HD в канал DVB-T.
• Стандартная модуляция COFDM и кодирование H.264.
• Совместимость нескольких видеоформатов, включая 720p/1080p.
• Пропускная способность: 7/8 МГц
• Диапазон частот: 174–862 МГц
• Плавно регулируемый диапазон выходного уровня радиочастотного сигнала от 70 дБуВ до 100 дБуВ, 1 дБуВ
• ЖК-экран
• Малый размер и легкий вес
• Профессиональное использование: Идеально подходит для гостиниц, домов и компаний.
• Можно крепить на стену

Входы/выходы:

Устройство оснащено входом HDMI, через который мы можем подключить источник сигнала и выходной порт RF для отправки того же сигнала дальше. Для устройства требуется блок питания (блок питания входит в комплект), поэтому вход постоянного тока 5 В также включен в комплект устройства. Кроме того, модулятор имеет USB-порт, который позволяет подключать компьютер для обновления и заземления.

Вход сигнала RF IN позволяет подключить наземную антенну и суммировать сигналы цифрового наземного телевидения и сигнал HDMI в распределительную сеть.

Прибор представляет собой одноканальный модулятор. Это значит, что к нему можно подключить один источник сигнала и модулировать егов виде цифрового мультиплекса DVB-T.

Источниками сигнала могут быть: медиаплееры, цифровые видеорегистраторы, проигрыватели DVD/Blu-ray, компьютеры и декодеры STB. Таким образом, модулятор можно использовать для распространения контента высочайшего качества в стандарте DVB-T MPEG-4 по коаксиальному кабелю в телевизионных установках и установках промышленного мониторинга.

Применение HDMI модулятора:

Больницы

• ТВ для пациентов
• трансляция из операционных
• обучение студентов
• мониторинг
• реклама

Магазины и галереи

• каналы рекламная
• реклама

Корпоративное телевидение

• корпоративные телеканалы
• видеоконференции
• образование

Школы и вузы

• трансляции уроков и лекций
• университетское телевидение
• каналы новости
• трансляция из ПК

Спорт

• ТВ в спортзале
• трансляции спортивных событий в высоком разрешении
• реклама

Спецификация:

• Стандарт: DVB-T
• Созвездие: 64QAM 2K/8K
• Интервал защиты: 1/32
• Код: 2/3
• Уровень РЧ: 70 ~ 100 дБмкВ
• Качество модулятора MER: ±30 дБ
• Аттенюатор: 0–15 дБ
• Выходное сопротивление: 75 Ом
• Сжатие: H.264 — битрейт 5–15 Мбит/с
• Разъем: HD
• Источник питания постоянного тока 12 В/1 А

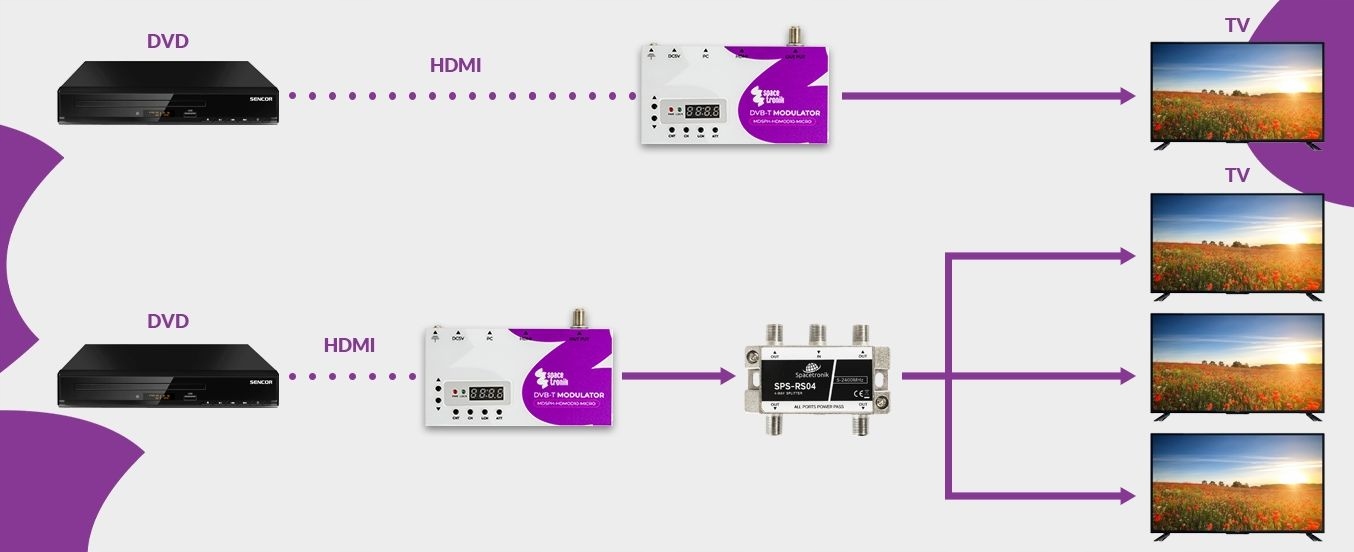

Пример схемы подключения

В комплекте

• Цифровой модулятор HDMOD-10 Micro
• Источник постоянного тока
• Кабель USB — Mini USB
• Руководство на польском и английском языках.
