Модулятор сигнала HDMI — 1xCOFDM (DVB-T)

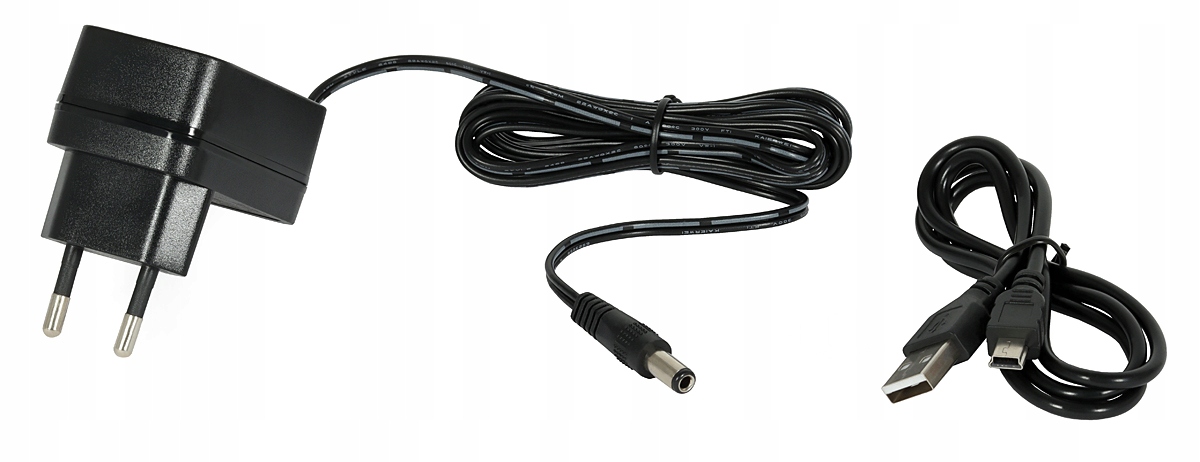

Аксессуары в комплекте

Одноканальный цифровой модулятор HDMI – DVB-T, предназначенный для небольших установок.

• Цифровой модулятор HDMI-DVB-T

• Специализированный для небольших установок.

• Распределение A/V сигнала по коаксиальному кабелю

• Высококачественный цифровой сигнал в стандарте Full HD (1080P/60Гц)

• Отличная альтернатива сплиттерам и десяткам кабелей HDMI

• Простая установка, интуитивно понятная настройка

Модулятор сигнала — это устройство, модулирующее входной сигнал в разрешении Full HD (1920x1080-60p), подаваемый на разъем HDMI в Стандарт DVB-T COFDM. Устройство «Сигнал» представляет собой одноканальный модулятор. Это означает, что к нему можно подключить один источник сигнала и модулировать его в цифровой мультиплекс DVB-T. Устройство является отличной альтернативой установкам на основе разветвителей и кабелей HDMI.

Источниками сигнала могут быть, в частности, мультимедийные проигрыватели, видеорегистраторы, проигрыватели Blu-ray, ПК или декодеры STB. Таким образом, модулятор можно использовать для распространения контента высочайшего качества в стандарте DVB-T по коаксиальному кабелю в телевизионных установках и установках промышленного мониторинга.

Для объединения сигнала наземного телевидения DVB-T2 и радиочастотного сигнала от модуляторе следует использовать разветвитель сигнала Сигнал Р-2, который в данном случае будет выполнять функцию сумматора.

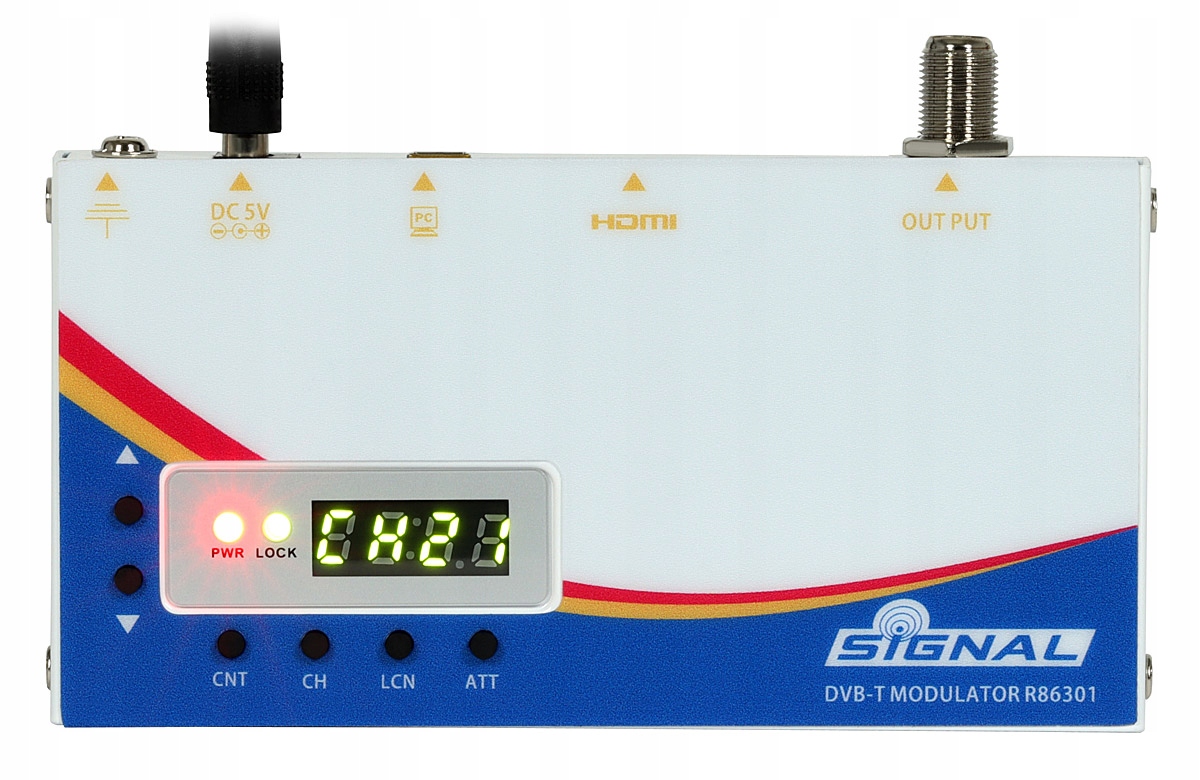

Настройка каналов на ВЧ выходе модулятора осуществляется с помощью кнопок и дисплея, расположенных на лицевой панели панель модулятора.

Чтобы снизить уровень радиочастотных сигналов на выходе модулятора, рекомендуется использовать внешние аттенюаторы.

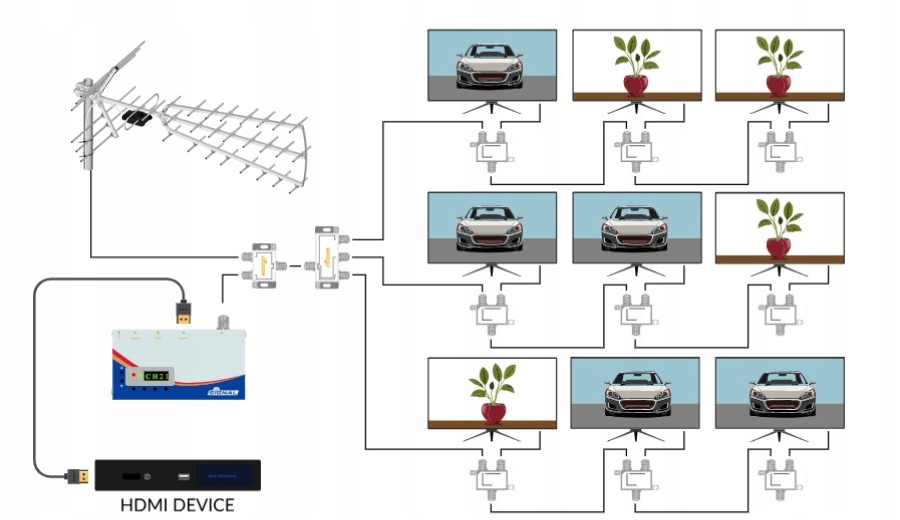

Распространение сигнала в HD-качестве от любого источника HDMI и эфирного телевидения DVB-T2 по коаксиальному кабелю на примере использования модулятора

Технические данные:

• Тип изделия: Модулятор
• Тип: Цифровой
• Серия: DVB-T
• Бренд: Сигнал
• Количество каналов: одиночный -канал li>
• Применение:Внутренние
• Входы: 1 x HDMI
• Выходы: 1 x RF
• Поддержка HDCP: ДА
• Кодирование: H.264
• Разрешение:Full HD 1080p
• Скорость потока [Мбит/с]: 5...15
• Стандарт на радиочастотном выходе: DVB-T COFDM
• Количество мультиплексоров (несущих) на радиочастотном выходе: 1
• Режим FFT: 2K/8K
• Диапазон [МГц]: 6, 7, 8
• Созвездие: 64QAM
• Безопасный интервал: 1/32
• FEC: 7/8
• MER [дБ]: 30
• Диапазон радиочастот [МГц]: 174...230/470...862
• Выходной уровень РЧ [дБмкВ]: 105
• Конфигурация: ЖК-дисплей+кнопки
• Источник постоянного тока [В] /A]: 12/1,5
• Размеры [мм]: 127x65x17
• Вес [кг]: 0,2
