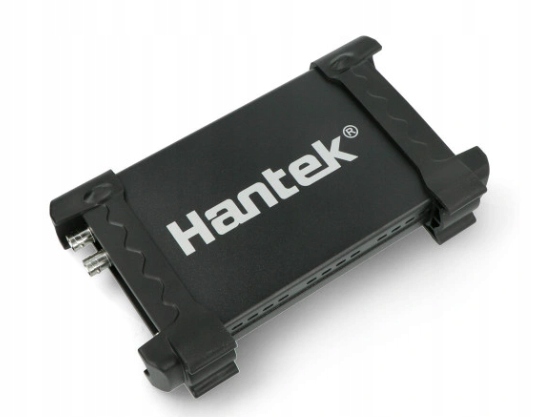

Цифровой осциллограф Hantek6022BE USB для ПК

Осциллографы серии Hantek6000 — это цифровые осциллографы, работающие в режиме реального времени. Использование очень популярного интерфейса USB позволяет наблюдать формы электрических сигналов на экране компьютера. Привлекательная цена, технические параметры, а также дополнительные измерительные и математические функции делают его достойным внимания даже для сложных измерений.

Характеристики:

• Связь USB 2.0. интерфейс, не требует внешнего питания (питание от порта USB)
• идеально подходит для ноутбука, работы в полевых условиях (легкий вес)
• размеры (мм): 205( L) x120(W) x35(H)
• высокая производительность: частота дискретизации 48 Мвыб/с в реальном времени,
• полоса пропускания 20 МГц
• программное обеспечение работает на операционных системах: Windows 7/8/10, Windows NT, Windows 2000, Windows XP, VISTA
• 23 функции измерения
• возможность выполнения математических операций над сигналами (сложение, вычитание...)< /li>
• возможность сохранения сигналов: текстовый файл, графический файл jpg/bmp, файл MS Excel/word, CSV.
• Анализ БПФ
• совместим с LabVIEW®
ли>

Описание математических функций:

• Сложение - сложение СН1+СН1
• Вычитание вычитание СН1-СН2 или СН2-СН-1< /li>
• Multiplication – умножение CH1*CH2
• Division – деление CH1:CH2 или CH2:CH1
• БПФ анализ – спектральный анализ с использованием метода быстрого преобразования Фурье
>

Параметры адаптера осциллографа Hantek6022BE:

• модель: Hantek6022BE
• количество каналов: 2 канала
• количество каналов: 2 канала
• Пропускная способность: 20 МГц
• Входное сопротивление: 1 МОм, 25 пФ
• Скорость выборки: 48 MS/s
• Входное соединение: постоянный ток
• разрешение преобразователя: 8 бит
• li>
• входная чувствительность: 10 мВ–5 В (9 ступеней)
• точность постоянного тока: ±3%
• диапазон временной развертки: 4нс-5кс
• входы защиты: ограничивающий диод
• режим X-Y: да
• EXT. вход: нет
• режимы триггера: автоматический, нормальный, одиночный
• регулировка уровня триггера: да
• источник триггера: CH1, CH2
• размер буфера: 1M
• измерения курсора: да
• математические функции: БПФ, сложение, вычитание, умножение, деление
• курсоры: частота, напряжение

Программное обеспечение:

Программное обеспечение работает со следующими операционными системами: Windows 7/8/10, Windows NT, Windows 2000, Windows XP, VISTA< /п>

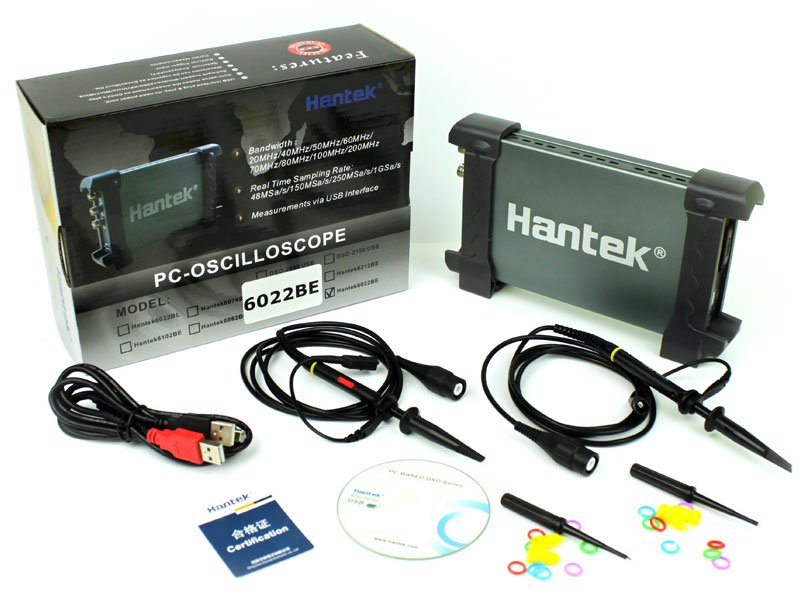

В комплект входят:

• Осциллограф Hantek6022BE х1 шт.
• Осциллографический щуп PP-80 с делителем 1:1/1:10
• USB-кабель х 1 шт.
• программное обеспечение на компакт-диске х 1 шт.
• 24-месячный гарантийный талон х 1 шт.
• оригинальная коробка
< /ул>
