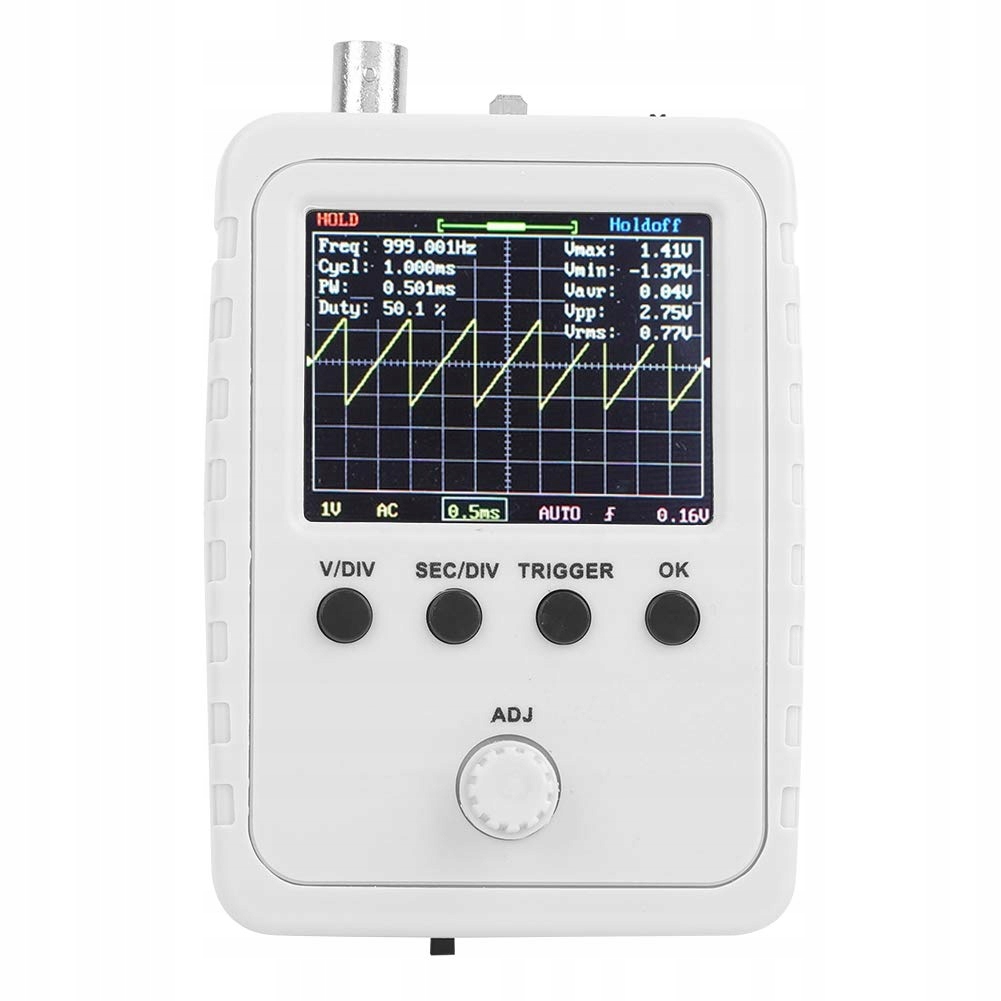

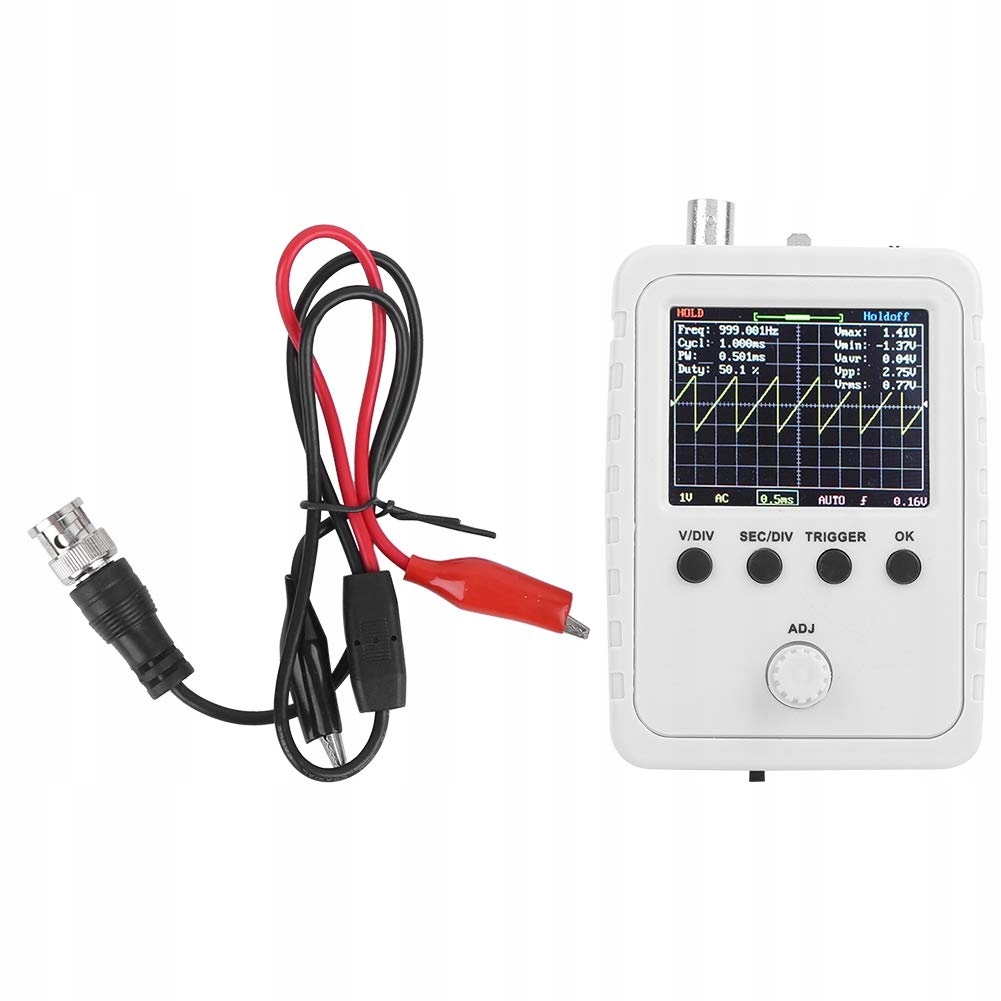

Цифровой осциллограф для начинающих, DSO FNIRSI‑150, 15001K, 0–200 кГц, 5 мВ/дел-20 мВ/idv

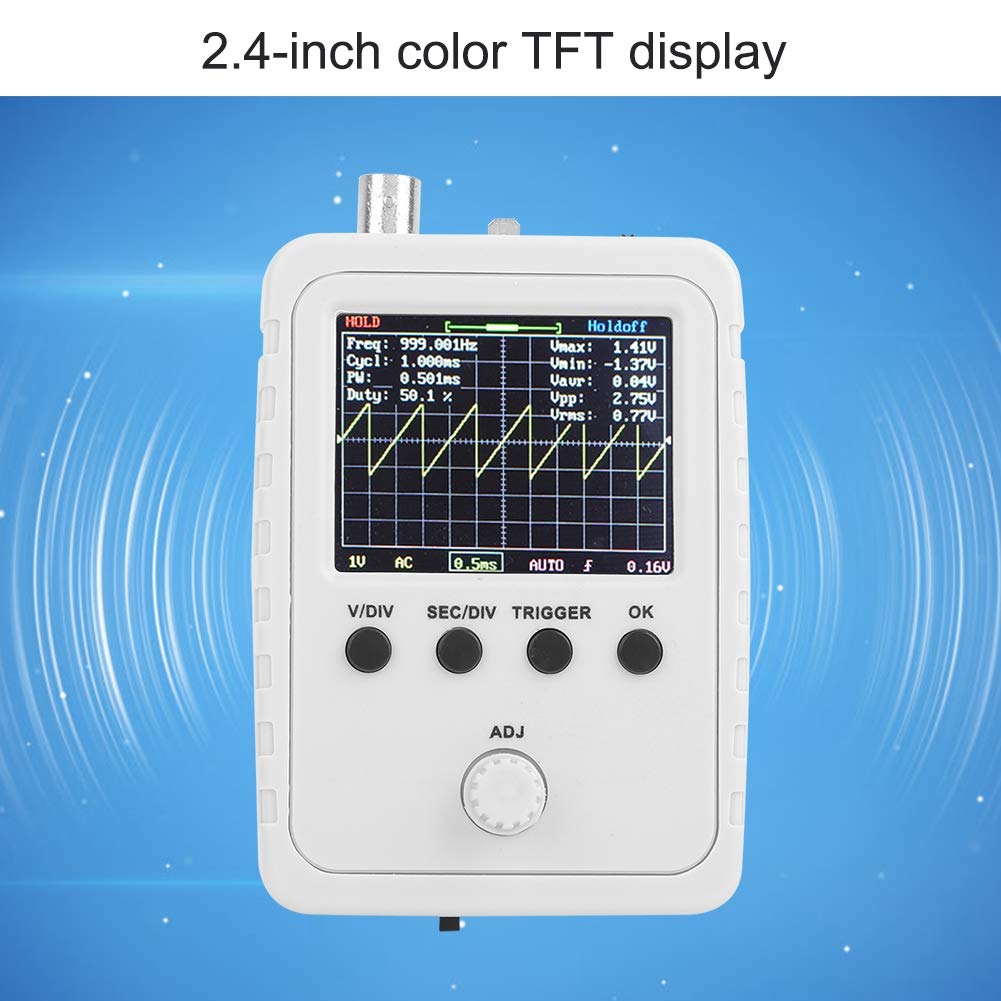

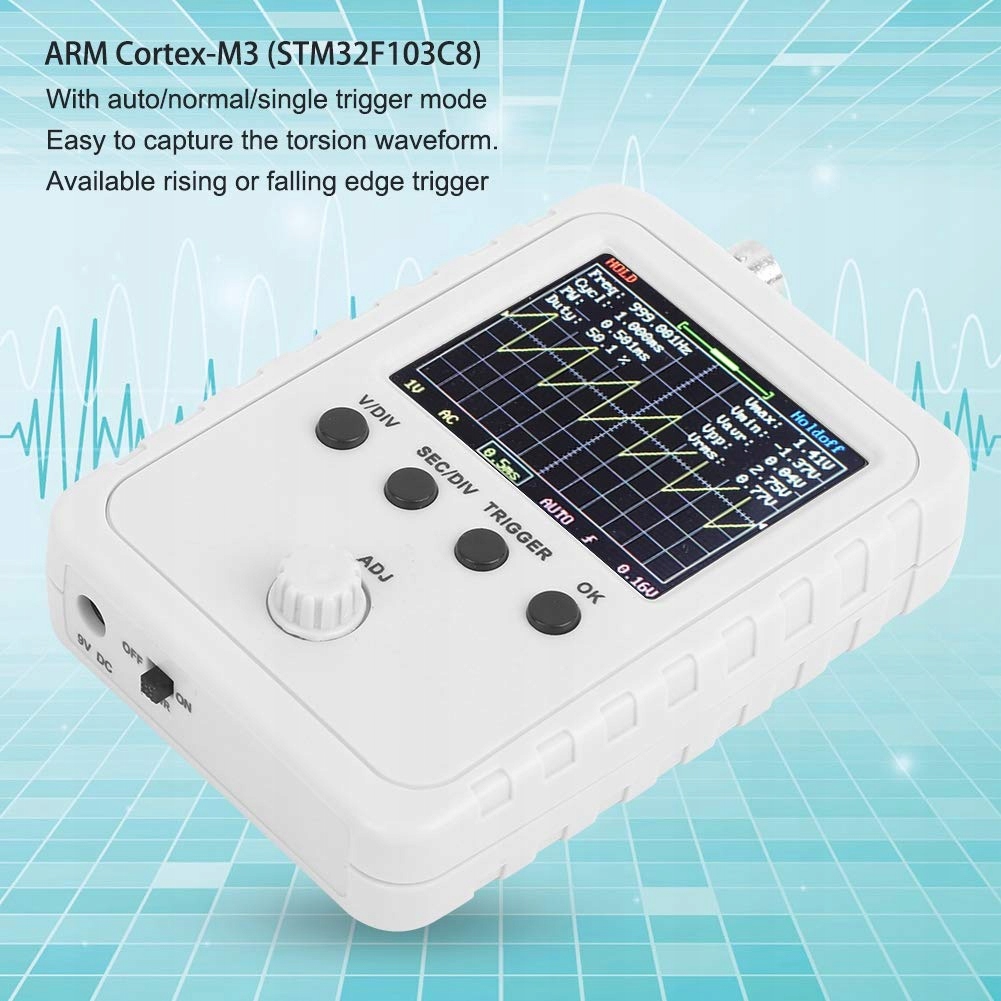

Использует Cortex-M3 (STM32F103C8) и оснащен цветным TFT-экраном размером 2,4 дюйма. Распознавание TFT-контроллера и функция хранения сигналов, он не потеряет форму волна после отключения питания.

Обнаружение короткого замыкания и обрыва цепи:

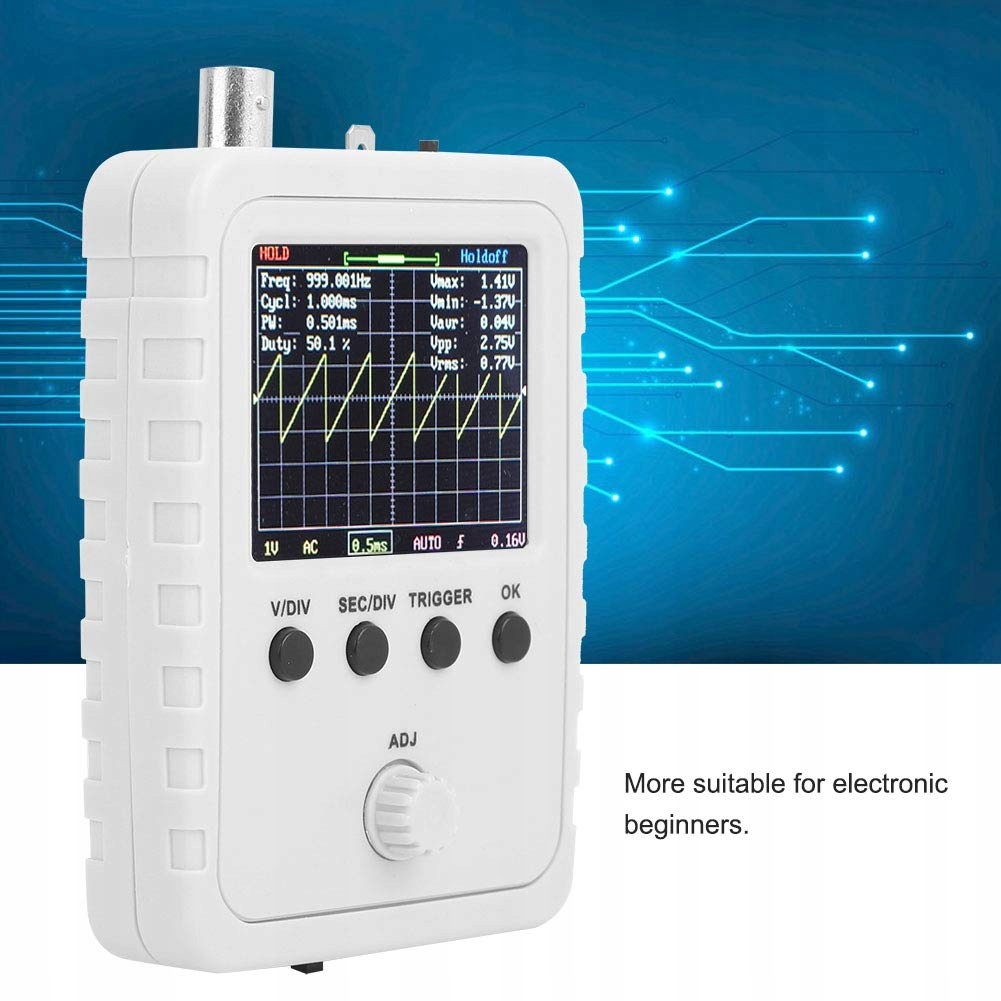

может помочь пользователю обнаружить ошибку пайки, SMD припаян, больше подходит для начинающих электроников. Используется для вторичной разработки. на основе этого комплекта, например, его можно заменить на милливольтметр, регистратор данных.

Поставляется с инструкциями, прост в установке и использовании, имеет автоматический/нормальный/одиночный режимы, позволяет легко фиксировать форму сигнала.

Доступен запуск по нарастающему или заднему фронту, видимая предыдущая форма сигнала перед запуском (отрицательная задержка), можно заморозить отображение сигнала в любое время (функция HOLD).

С цифровым дисплеем параметров волны с частотой, периодом, шириной импульса, коэффициентом нагрузки, максимумом / MIN/AVG/ Пик-Пик-Пик-Пик-Пик).

Тип товара: Цифровой осциллограф

Предполагаемое использование: осциллограф, сделанный своими руками.

Максимальная частота дискретизации в реальном времени: 1 млн выборок/с

Аналоговая полоса пропускания: 0–200 кГц

Диапазон чувствительности: 5 мВ/дел-20 мВ/idv

Максимальное входное напряжение: 50 Впик (1 датчик)

Входное сопротивление: 1 МОм / 20 пФ

Точность: 12 бит

Длина записи: 1024 точки

Режим сцепления: постоянный ток/переменный ток/земля

Диапазон временной развертки: 500 с/дел-10 мкс/дел

Режим триггера: автоматический, обычный и одиночный

Позиция триггера: агент буфера

Напряжение питания: 9 В постоянного тока (8–10 В)

Каждый товар тестируется перед отправкой.

Проверяется содержимое и техническое состояние. Оборудование на 100% работоспособно и комплектно.

Экспонат в идеальном состоянии (могут иметь микроцарапины, незаметные невооруженным глазом).
