Цифровой осциллограф 25 МГц, 200 MS/s, USB, модуль UTD-1025CL

Продюсер: UNI-T

UTD1025CL — это карманный цифровой осциллограф 25 МГц и мультиметр в одном устройстве.

Преимуществом устройства является высококонтрастный цветной ЖК-дисплей. Благодаря дисплею 3999 можно записывать измерения широкого диапазона напряжений - до 200В/деление, а также испытания тока, сопротивления, диодов, емкости и целостности цепи.

Функциональность устройства также расширяется за счет уникальной записи сигналов, а также их хранения и вызова. USB-порт, расположенный на корпусе, позволяет устройству работать с компьютером. .

Устройство также отличается уникальной и простой автоматической настройкой и интеллектуальным программным обеспечением. Встроенный аккумулятор гарантирует 8 часов бесперебойной работы, которую также можно продолжить после подключения устройство к источнику питания.

Выбранные параметры:

• 1 канал
• диапазон: 25 МГц
• частота выборки: 200 Мвыб/с
• полоса нарастания: <= 14 нс
• длина памяти: 12 килобайт
• чувствительность по вертикали: 5мВ/дел~20В/дел
• поиск: 10 нс/дел~50 с/дел
• запись: растровые изображения, настройка, форма сигнала
• запуск: фронт, импульс, видео наклон
• Разъем miniUSB
• Напряжение постоянного тока: 400,0 мВ/ 4000 В/ 40,00 В/ 400,0 В; ±(1%+5)
• Напряжение переменного тока: 400,0 мВ/ 4000 В/ 40,00 В/ 400,0 В; ±(1,2%+5)
• Постоянный ток: 400,0 мкА/4000 мкА; ±(1,2%+5)
• Переменный ток: 400,0 мкА/4000 мкА; ±(2%+5)
• сопротивление: 400,0 Ом/4,000 кОм/40,00 кОм/400,0 кОм/4,000 Мом; ±(1,2%+5) / 40,00 м/м; ±(1,5%+5)
• емкость: 51,20 нФ/512,0 нФ/5,120 мкФ/51,20 мкФ/100 мкФ; ±(3%+5)
• вес метра: 900 г
• вес брутто: 2010 г
< /ul>

Источник питания:

• литиевая батарея 7,4 В, 3600 мАч.
• Сетевой адаптер 230 В переменного тока с выходом 9 В, 4 А.

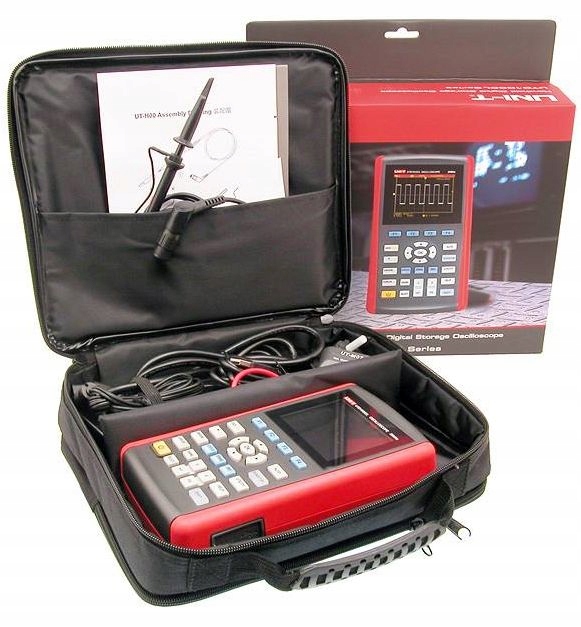

В комплект входят:

• щуп измерительный (делитель 1:1, 10:1)
• шунт измерительный 10А
• Адаптер переменного тока
• USB-кабель
• программное обеспечение на компакт-диске
• футляр
• руководство пользователя
