Портативный цифровой осциллограф Fnirsi 2C53P с мультиметром и генератором 2x50 МГц, 250 Мвыб/с

Цифровой осциллограф Fnirsi 2C53P — это современное измерительное устройство, сочетающее в себе функции осциллографа, мультиметра и функционального генератора. Устройство оснащено большим цветным IPS LCD-дисплеем с диагональю 4,3 дюйма и разрешением 480х272, обеспечивающим четкое изображение даже в сложных условиях освещения. Сенсорный экран и механические кнопки упрощают навигацию и управление. Fnirsi 2C53P имеет встроенный литий-ионный аккумулятор емкостью 4000 мАч, что обеспечивает длительное время работы без необходимости частой зарядки. Осциллограф можно легко подключить к компьютеру через USB-C, что позволяет заряжать его и передавать данные. Благодаря разъему BNC можно подключать различные щупы осциллографа, а дополнительная подставка позволяет удобно разместить прибор на рабочем столе.

Осциллограф Fnirsi 2C53P имеет два измерительных канала с аналоговой полосой пропускания до 50 МГц и частотой дискретизации 250 Мвыб/с. Он оснащен многочисленными функциями измерения, такими как 10 автоматических измерений параметров (например, периода, частоты, пикового значения) и математических операций (например, БПФ). Он также позволяет сохранять снимки экрана и экспортировать их на свой компьютер. Встроенный цифровой измеритель обеспечивает широкий диапазон измерений, включая напряжение, ток, сопротивление, емкость и температуру, а также обеспечивает точность благодаря технологии TrueRMS. В свою очередь, функциональный генератор позволяет генерировать сигналы различной формы с частотой до 10МГц (синусоидальная волна) и регулируемой амплитудой до 30В. Эти функции делают Fnirsi 2C53P универсальным инструментом, идеальным для инженеров, техников и любителей электроники.

Видеопрезентация продукта: https://youtu.be/yFMTbOE_XXM

Технические параметры

- производитель: Fnirsi

- модель: 2C53P

- цифровой осциллограф с мультиметром и встроенным генератором

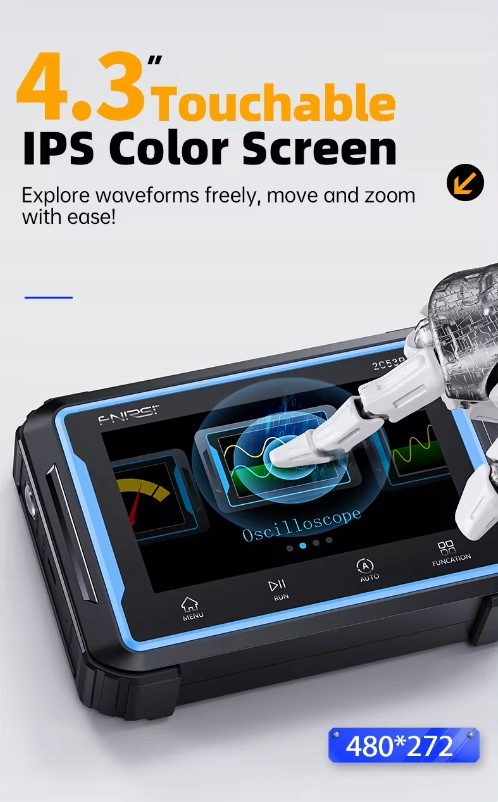

– большой цветной ЖК-дисплей 4,3 дюйма IPS 480x272

– регулируемая подсветка

- разъем USB-C для зарядки и связи с компьютером

- размеры: 145 х 98 х 35 мм

- вес: 360 г

- сенсорный экран

- встроенный литий-ионный аккумулятор емкостью 4000 мАч

- механические кнопки для управления устройством

- подставка для размещения осциллографа

- управление через энкодер и кнопки

- разъем BNC для подключения щупов осциллографа

- отображение изменений измеряемых параметров в зависимости от мультиметра

- индикатор уровня заряда аккумулятора

- гистограмма в качестве функции счетчика

- возможность остановки измерения

- автоматическое изменение диапазона измерения цифровым измерителем

- индикация минимального и максимального значения измерение мультиметром

- разъемы типа «банан» 4 мм для подключения измерительных проводов

- разъем MCX для подключения проводов типа «крокодил» к генератору

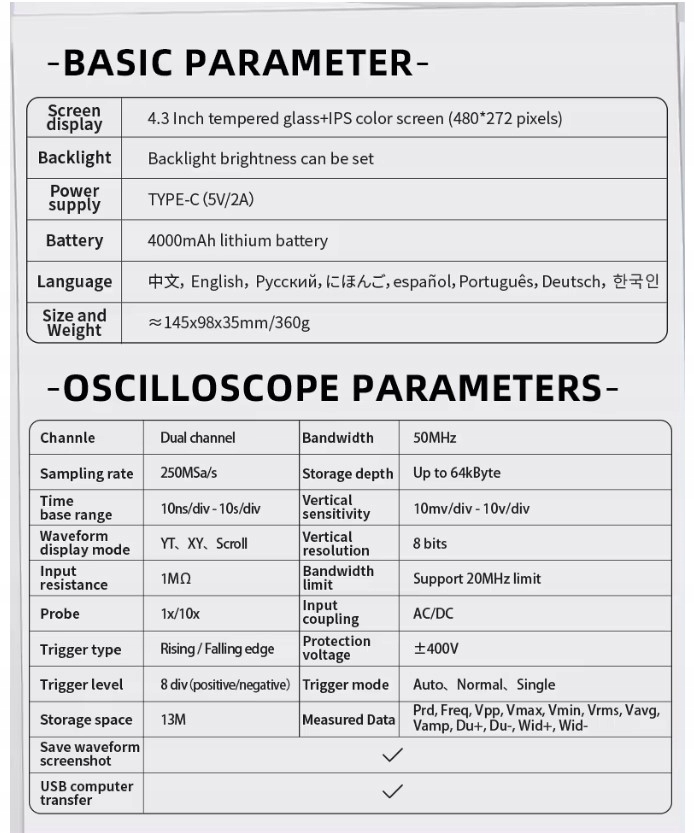

Цифровой осциллограф

- количество каналов: 2

- аналоговая полоса пропускания: 50 МГц

- частота дискретизации: 250 Мвыб/с

- длина записи в памяти: 64 тыс. точек

- входное сопротивление: 1 МОм

- регулировка временной развертки: 10 нс/дел – 10 с/дел

- регулировка чувствительности по напряжению: 10 мВ/дел – 10 В/дел

- разрешение по вертикали: 8 бит

- максимальное измерение напряжения 400Вpp (щуп 1:10), 40В (щуп 1:1)

- возможность настройки множитель: x1/x10

- память на 13 скриншотов

- встроенный ФНЧ 20 МГц

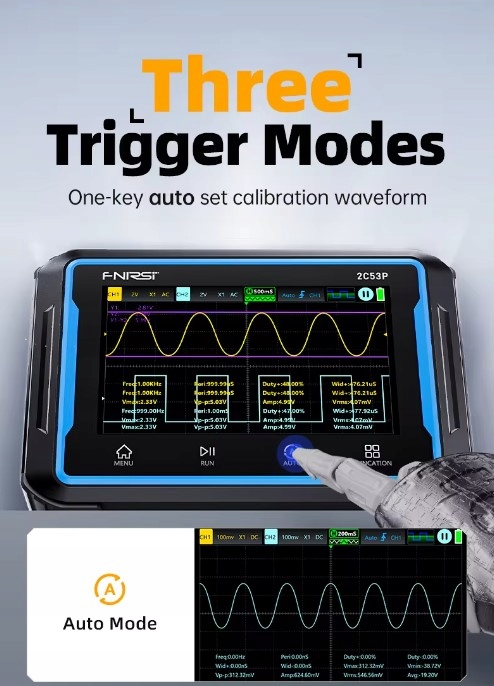

- режимы триггера: Авто/Нормальный/Одиночный

- тип триггера: нарастающий фронт/спадающий фронт

- уровень триггера: 8 положительных и отрицательных уровней триггера

- режимы отображения: XY/YT/прокрутка

- обратная связь: переменный ток /DC

- 10 автоматических измерений параметров: период, частота, пиковое значение, максимальное значение, минимальное значение, среднее значение, эффективное значение, амплитуда, скважность, ширина импульса

- < б>математические операции: +, -, *, /, -CH1, -CH2, |CH1|, |CH2|, FFT

- сохранение скриншотов осциллограмм и их восстановление >

p>

- возможность экспорта фотографий на компьютер через USB-порт

- функция автонастройки

- функция измерения курсора

- Фигуры Лиссажу

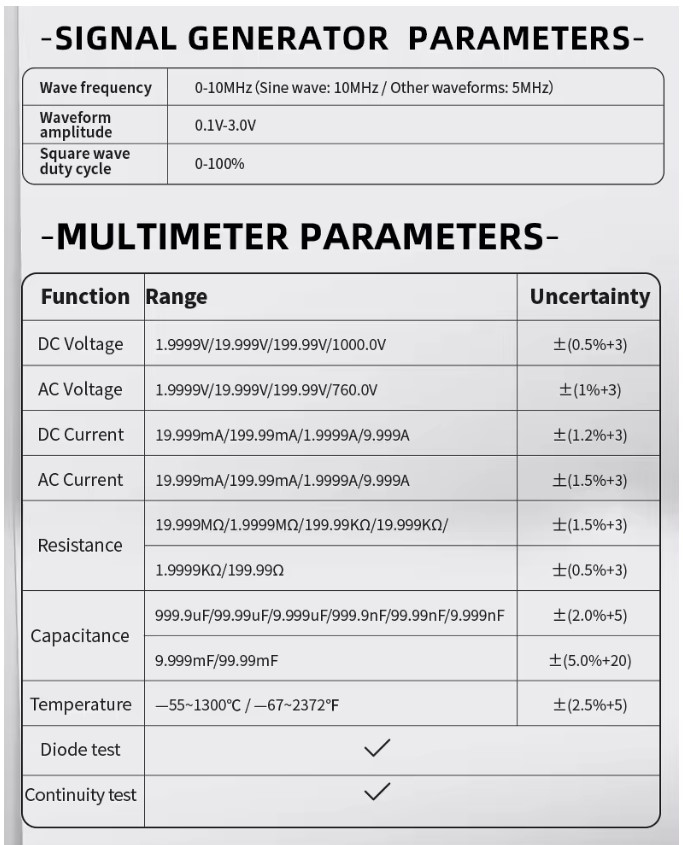

Цифровой измеритель

– Измерение напряжения постоянного тока: 1,9999 В/ 19,999 В/ 199,99 В/ 1000 В

– Измерение напряжения переменного тока: 1,9999 В/ 19,999 В/ 199, 99 В/ 750,0 В

- Измерение постоянного тока: 19,999 мА/ 199,99 мА/ 1,9999 А/ 9,999 А

- Измерение переменного тока: 19,999 мА/ 199,99 мА/ 1,9999 А/ 9,999 А

- Измерение постоянного тока: 19,999 мА/ 199,99 мА/ 1,9999 А/ 9,999 А

- Измерение постоянного тока: 19,999 мА/ 199,99 мА/ 1,9999 А/ 9,999 А

p>

- измерение сопротивления: 19,999 МОм/1,9999 МОм/199,99 кОм/19,999 кОм/1,9999 кОм/199,99 Ом

- измерение емкости: 999,9 мкФ/99,99 мкФ/ 9,999 мкФ/999,9 нФ/99,99 нФ/9,999нФ/9,999мФ/99,99мФ

- измерение температуры: -55~1300℃ / -67~2372℉

- тестер диодов: ДА

- тестер непрерывности: ДА

- максимальное отображение: 19999

- Измерение TrueRMS< /п>

Генератор функций

- количество каналов: 1

- генерируемые сигналы: синусоидальная, прямоугольная, пилообразная, полуволновая, постоянный ток, положительный шаг, отрицательный шаг, экспоненциальный рост, экспоненциальный спад, мультиаудио и синхроимпульс

- частота сигнала: 0–10 МГц (синусоидальный), 0–5 МГц (другие формы сигнала)

- регулируемая амплитуда: 0,1–30 В

- регулировка заполнения (прямоугольник): 0–100 %

- длина пробега: 2048

В комплект входит

- 1 цифровой осциллограф 2C53P с измерителем и функцией генератора Fnirsi

- 2 пробника BNC с делителем 1:1/1:10 P6100

- 1 датчик MCX с наконечником типа «крокодил»

- 1 измерительный провод с игольчатым наконечником

- 1 USB-C кабель для зарядки устройства

- 1 инструкция на английском языке

- 1 оригинальная упаковка
