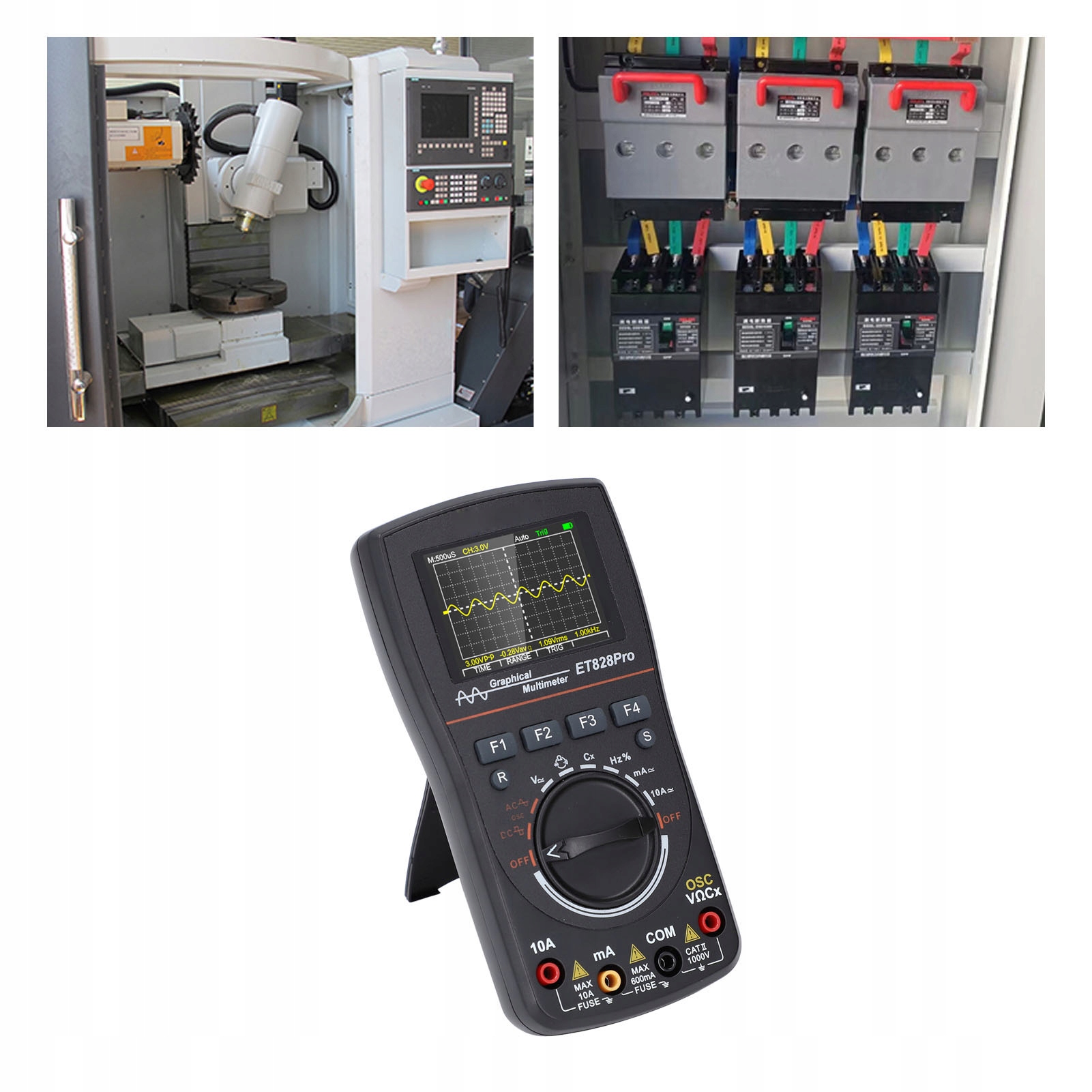

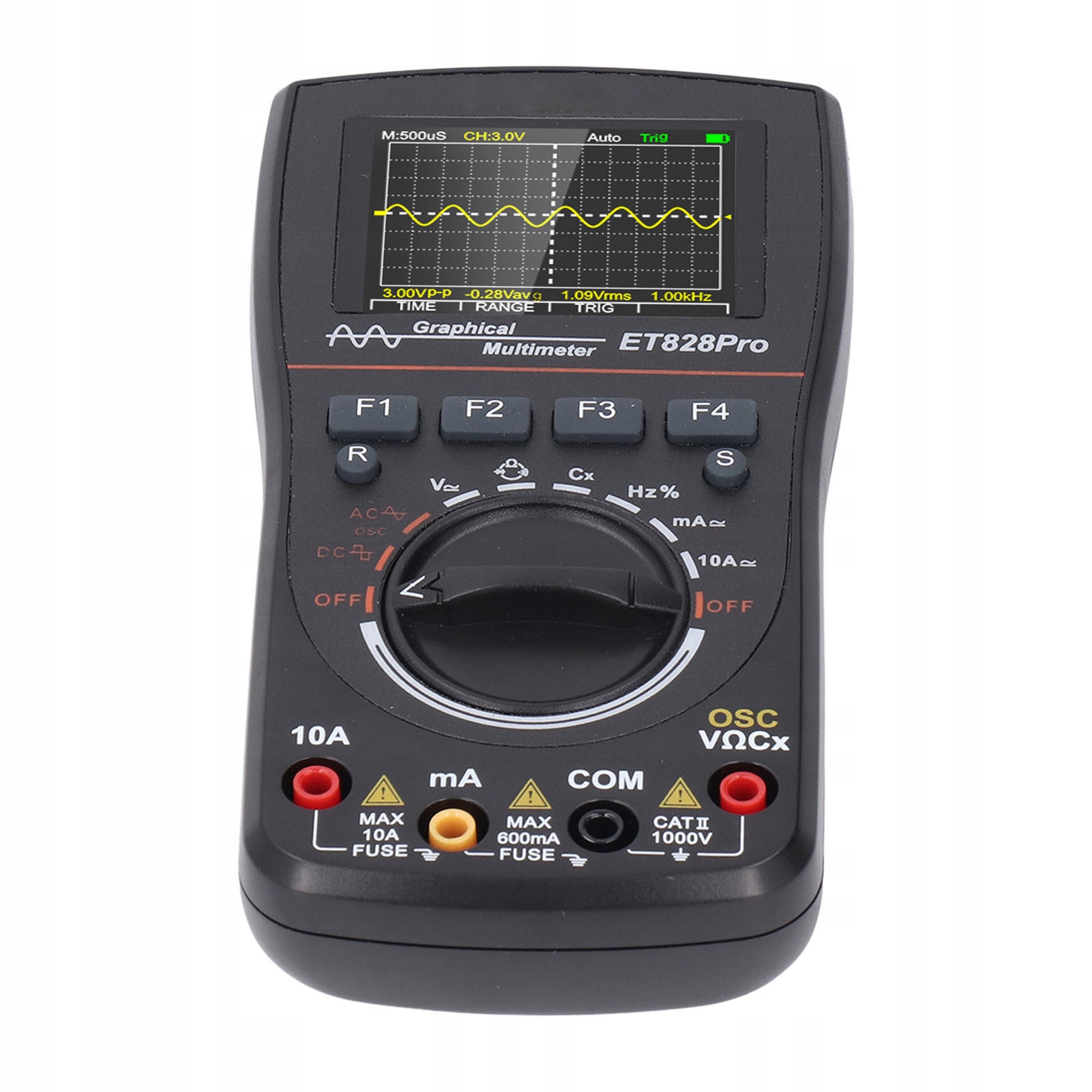

Цифровой осциллограф-мультиметр 2 в 1, 50Msp, 10 МГц, аналоговый диапазон HG

Функция:

1. Конструкция «2-в-1». Этот автомобильный цифровой осциллограф-мультиметр имеет конструкцию «2-в-1» с автоматическим диапазоном и 6000 отсчетами для точного измерения переменного и постоянного напряжения, сопротивления, переменного и постоянного тока, емкости, частоты, диодов и целостности цепи.

2. Хорошая производительность: этот цифровой осциллограф-мультиметр имеет хорошую производительность, использует специальный чип, высокую частоту дискретизации 50Msp и аналоговую большую полосу пропускания 10 МГц, функцию автоматического захвата формы сигнала, преобразование одной кнопкой в ​​функцию формы сигнала, измерения Фурье, технологию калибровки программного обеспечения, коэффициенты калибровки памяти для повышения эффективности работы.

3. 3 режима сканирования сигналов. Этот цифровой осциллограф и мультиметр имеет 3 режима сканирования сигналов: автоматический, обычный и одиночный, а также имеет большой объем памяти, в которой можно хранить 100 данных и 10 сигналов, а также отображать данные в реальном времени и сохраненные данные на одном экране.

4. Поддержка нескольких параметров формы сигнала. Этот портативный мультиметр-осциллограф поддерживает несколько параметров формы сигнала, которые можно устанавливать независимо при измерении сигналов, например, временную развертку, амплитуду и режим сканирования формы сигнала. Амплитуда сигнала составляет до 200 В/дел, а максимальное измерение — 1600 Вразмах.

5. Дисплей со светодиодной подсветкой: этот профессиональный осциллограф-мультиметр оснащен дисплеем со светодиодной подсветкой и цветным экраном 240x320, светодиодная подсветка всегда включена, очень четкая, подходит для работы в ночное время. Состоящий из двойной защитной трубки на 750 мА и 10 А, он обеспечивает двойную защиту прибора.

Спецификация:

• Тип изделия: цифровой осциллограф-мультиметр.
• Материал: АБС-пластик.
• Основные параметры.
• Дисплей: 240 x 320 цветов.
• Подсветка: нормальный свет.
• Батарея: 3 сухие щелочные батарейки типа АА (не входят в комплект).
• Статический рабочий ток: прибл. 75 мА для мультиметра, прибл. 150 мА для осциллографа.
• Область дисплея: прибл. 49 x 36,7 мм / 1,93 x 1,44 дюйма.
• Входное сопротивление: прибл. 10 МОм
• Автоматический режим ожидания: 15 минут без работы
• Ток выключения: Емкость памяти: 100 записей данных цифрового мультиметра, 10 записей сигналов OSC
• Параметры осциллографа:
• Аналоговая полоса пропускания: 10 МГц (500 мВ/дел – 20 В/дел), выше 20 В/дел. предназначен только для информационных целей.
• Максимальная эквивалентная частота дискретизации: 50 Msps.
• Количество каналов: 1.
• Входное сопротивление: прибл. 5 МОм.
• Диапазон чувствительности по вертикали: 500 мВ–200 В/дел.
• Диапазон временной развертки: 200 нс–10 с/дел.
• Погрешность по вертикальной амплитуде: ±(5% + 0,2 дел.)
• Погрешность временной развертки: ±(0,01% + 0,1 деления).
• Режим триггера: автоматический режим, одиночный режим, нормальный режим
• Выбор фронта запуска: Нарастающий фронт Задний фронт
• Автоматическая настройка: автоматическая настройка временной развертки и вертикальной амплитуды
• Функция автоматического измерения: Vp-p, Vavg, Vrms, Гц
• Параметры мультиметра (Все погрешности диапазона выражаются как: ± (% от показания + слово). Период калибровки один год. Гарантированная погрешность при 23°C ± 5°C, напряжении постоянного тока: Диапазон: 600 мВ, 6 В, 60 В, 600 В, 1000 В, Разрешение: 0,1 мВ, 1 мВ, 10 мВ, 100 мВ, 1 В, Погрешность: ±1,2% от показания + 5 цифр.
• Напряжение переменного тока: Диапазон: 600 мВ, 6 В, 60 В, 600 В, 750 В, Разрешение: 0,1 мВ, 1 мВ, 10 мВ, 100 мВ, 1 В. Погрешность: ±1,2 % показания показания + 5 цифр (50–60 Гц)
• ±1,5 % показания показания + SDGT (100–400 Гц)
• Постоянный ток:
• Диапазон: 60 мА, 600 мА, Разрешение: 10 мкА, 100 мкА, Погрешность: ±1,2 % на + 5 цифр.
• Диапазон: 6 А, 10 А, Разрешение: 1 мА, 10 мА, Погрешность: ± 1,5 % показания + 5 цифр.
• Переменный ток:
• Диапазон: 60 мА, 600 мА, Разрешение: 10 мкА, 100 мкА, Погрешность: ±1,2 % от показания + 5 цифр (50 Гц–1 кГц)
• Диапазон: 6 А, 10 А, Разрешение: 1 мА, 10 мА, Погрешность: ± 2 % показания + 10dgt(50Гц-1кГн2)
• Сопротивление:
• Диапазон: 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, Разрешение: 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, Погрешность: ±(1,0% показаний + 5dgt)
• Диапазон: 60 МОм, Разрешение: 10 кОм, Погрешность: ±(3,0% показания + 5dgt),
• Емкость:
• Диапазон: 999нФ, 999,9нФ, 9,99мкФ, 99,99мкФ, 999,9мкФ, Разрешение: 10пФ, 100пФ, 1нФ, 10нФ, 100нФ, Погрешность: ±(3,0% показания + 10dgt)
• Диапазон: 9,999 мФ, 99–99 мФ, Разрешение: 1 мкФ, 10 мкФ, Погрешность: ±(5,0% от показания + 15 цифр)
• Частота: 1,000 Гц–20,00 МГц
• Амплитуда: >2 В (размах) ± (0,5% показ. + 5dgt) (20 М или более только для справки)
• Проверка включения и выключения диода: напряжение холостого хода около 2,8 В
• Сопротивление предложения: около 50 Ом
• Характеристики предохранителя: 750 мА, 250 В, 10А 250В

Как использовать:

• Извлеките мультиметр из цифрового осциллографа, установите его, и можно использовать.

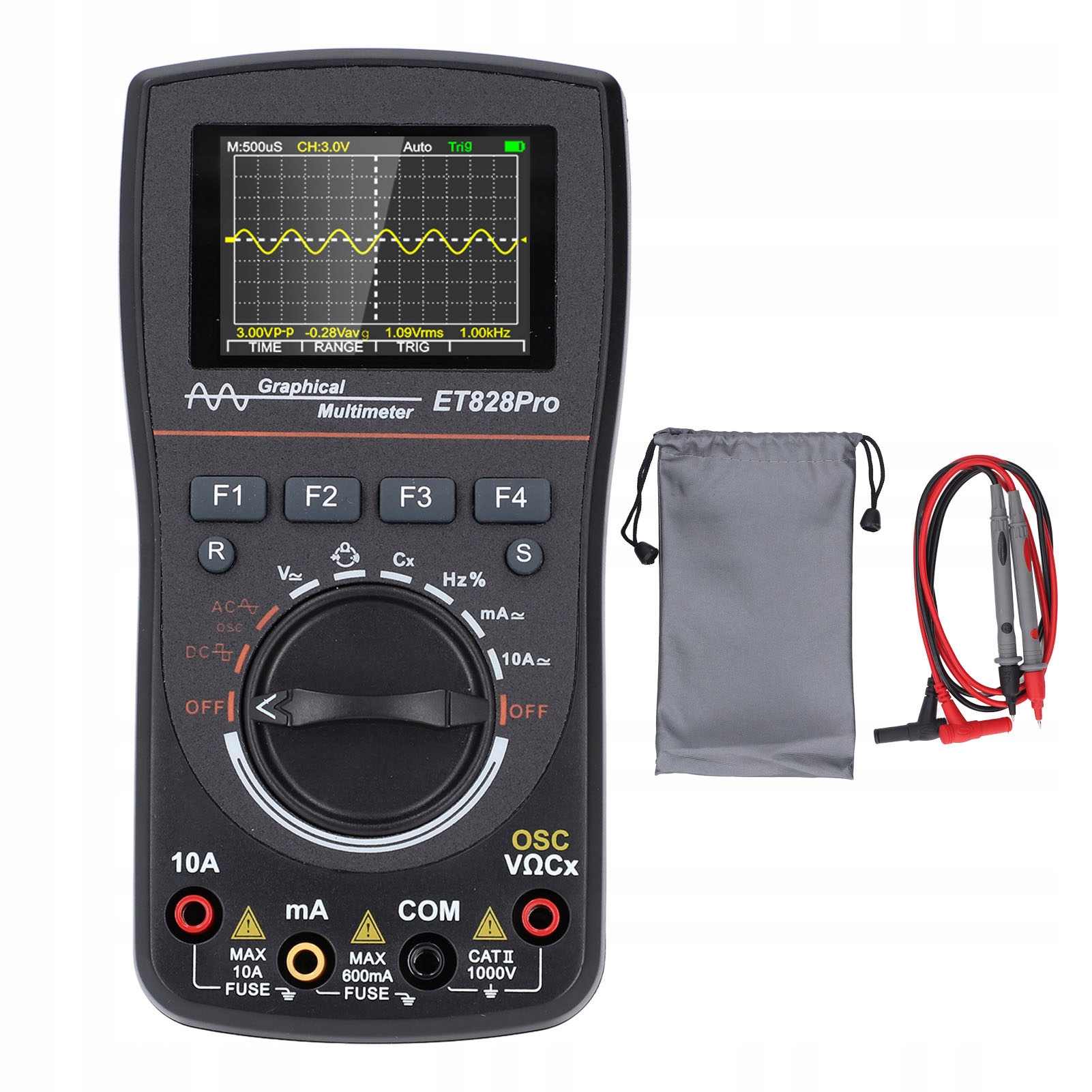

Список упаковки:

• 1 осциллограф-мультиметр
• 2 тестовых ручки
• 1 чехол для переноски
• 2 руководства
