ИЗМЕРИТЕЛЬ ЦИФРОВОГО СПУТНИКОВОГО СИГНАЛА HD 4K + КАБЕЛЬ F-F

SAT FINDER

• Четкий ЖК-дисплей с регулируемой подсветкой
• Регулируемая звуковая сигнализация
• Процессор, адаптированный для измерения сигналов 4K и HD >
• Компас для первоначальной настройки антенны.
• Простота и удобство использования.
• Точное измерение спутникового сигнала, трехступенчатый аттенюатор (важно при приеме Full HD). /4K)
• Диапазон частот: 950–2150 МГц
• Минимальный входной уровень: -40 дБм
• Максимальный входной уровень: -10 дБм
• 75 Ом, разъем F
• Размеры: 12 х 6,5 х 2,5 см
• Питание 13-18 В от тюнера (батарейки не требуются)
b

В комплекте

• Метр LB0116
• Кабель F-разъем - F-разъем 1 0,8 м

Цифровой

Времена «аналоговых» спутниковых видоискателей с указателем за стеклом постепенно уходят в прошлое. С некоторых пор на рынке робко появляются их аналоги, отображающие проценты на ЖК-дисплее. Представитель данной группы продукции FINDER BY LIBOX BRAND.

Цифровой измеритель сигнала управляется микропроцессором, что делает его очень точным и надежным. Уровень сигнала отображается графически на ЖК-дисплее с помощью цифр (0–99).

Функции

• Дисплей с подсветкойЖК-дисплей
• Компас
• Акустический индикатор
• Ручка регулировки уровня сигнала
• Трехступенчатый аттенюатор для точное позиционирование спутниковых антенн, что крайне важно при приеме программ Full HD и 4K

Работа

Установите показания на ЖК-дисплее в пределах 10–20 %, регулируя уровень сигнала с помощью потенциометра на боковой стороне измерителя. Поворот ручки по часовой стрелке увеличит показания.

Медленно регулируя азимут и положение антенны по горизонтальной оси, добейтесь максимального показания счетчика. После достижения максимального показания поверните чувствительность сигнала. против часовой стрелки, чтобы получить показания примерно 50%.

Повторно выравнивайте антенну, пока счетчик не достигнет максимального показания. Повторяйте описанный выше шаг, пока не получите максимальное показание.

НЕ используйте прибор непосредственно под антенной. При использовании преобразователя с усилением более 60 дБ установите аттенюатор на 5 дБ между конвертором и измерителем сигнала.

Кабель F-F длиной 1,8 м в комплекте

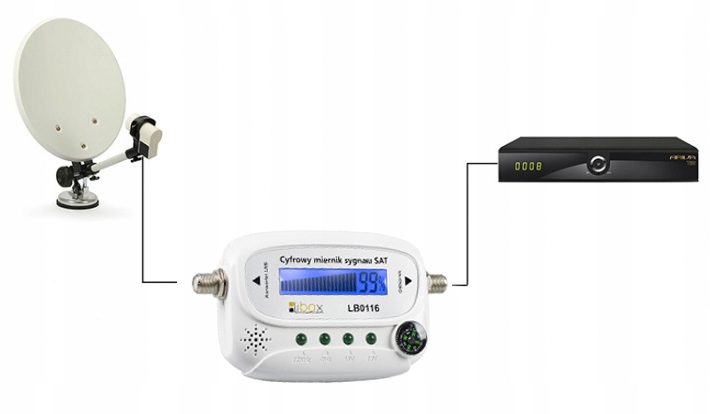

Подключить и эксплуатировать счетчик очень просто – сэкономьте на установке антенны установщиком! Теперь вы можете сделать это сами!

В комплект входит готовый к подключению коаксиальный кабель.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• четкий ЖК-дисплей с регулируемой подсветкой
• регулируемая звуковая сигнализация
• компас для первоначального позиционирования антенны
• простота и удобство использования
• точное измерение сигнала SAT, трехступенчатый аттенюатор (важно для приема Full HD)
• Диапазон частот: 950–2150 МГц
• Минимальный входной уровень: -40 дБм.
• Максимальный входной уровень: -10 дБм.
• 75 Ом, разъем F.
• Размеры: 12 x 6,5 x 2,5 см.
• Питание 13-18 В от тюнера (батарейки не требуются)

В комплект входят:

• Измеритель спутникового сигнала Sat Finder Libox
• Антенный кабель 1,8 м

Если вы используете измеритель для установки антенн C-диапазона, вы не должны размещать измеритель напротив антенны, чтобы избежать показаний полной шкалы. Если вы используете преобразователь с высоким коэффициентом усиления более 60 дБ, используйте аттенюатор на 5 дБ между преобразователем и измерителем или замените кабель между измерителем и преобразователем на 20-футовый RG-59U. Если индикатор чтения прыгает между разными значениями, это означает, что чувствительность слишком высока. Уменьшите чувствительность с помощью контроллера АТТ, расположенного на передней панели устройства.
