Цифровий ШІМ-генератор 1 Гц-150 кГц 3,3-30 В прямокутник
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 8
Просматривая «Цифровий ШІМ-генератор 1 Гц-150 кГц 3,3-30 В прямокутник» данный товар из каталога «Модули», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Генератор ШИМ 1Гц-150КГц - 3,3-30В - Генератор ШИМ-сигналов прямоугольной формы - UART

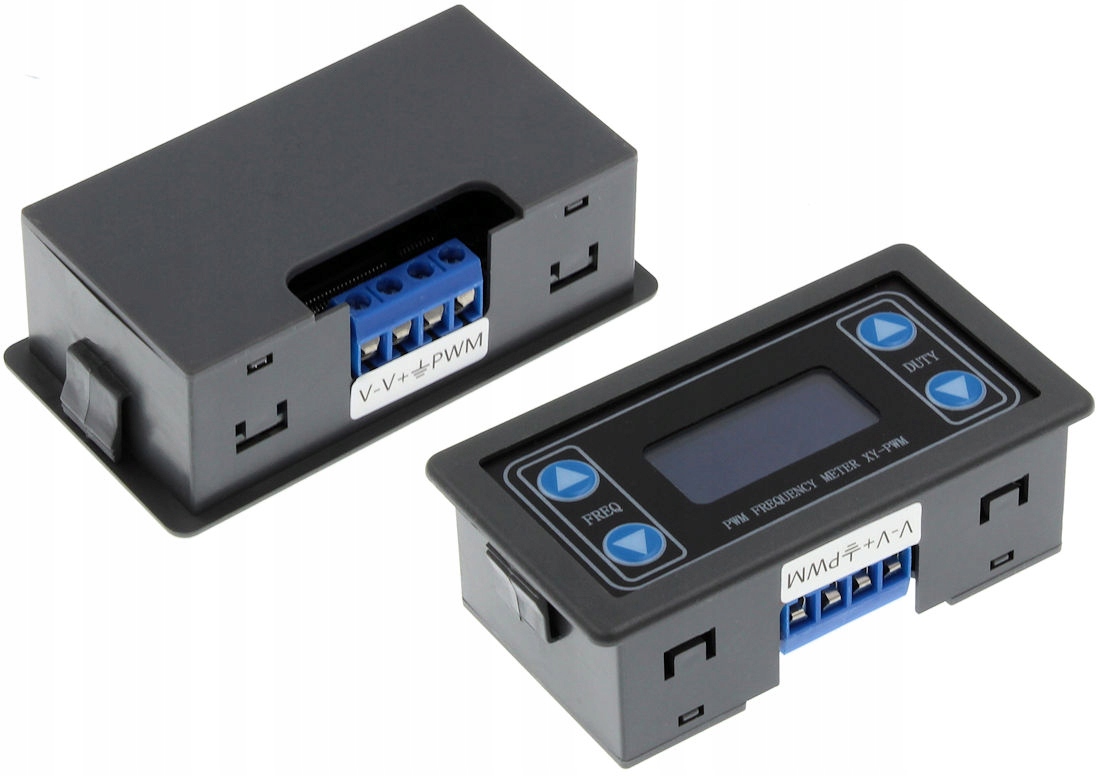

XY-PWM - простой в использовании генератор ШИМ с цифровым дисплеем и четыре кнопки управления. Он имеет встроенный последовательный интерфейс UART, обеспечивающий связь и управление с ПК. Его можно использовать в качестве генератора прямоугольных импульсов, а также в строительных или учебных целях. Все установленные параметры автоматически сохраняются перед выключением устройства и не исчезают.
Внимание!!! Положительный и отрицательный полюсы устройства должны быть подключены правильно, иначе регулятор может быть поврежден.
Спецификация:
- Генератор сигналов ШИМ
- Генератор прямоугольных импульсов
- Рабочая температура: -20°C ~ 70°C
- Напряжение: 3,3–30 В постоянного тока.
- ШИМ-регулирование: 1–100 %
- Частота ШИМ: 1 Гц — 150 кГц
- Погрешность частоты: 2%
- Выходная нагрузка: 5 ~ 30 мА
- Связь с компьютером через UART
- ARK винтовые клеммы для удобного и быстрого подключения

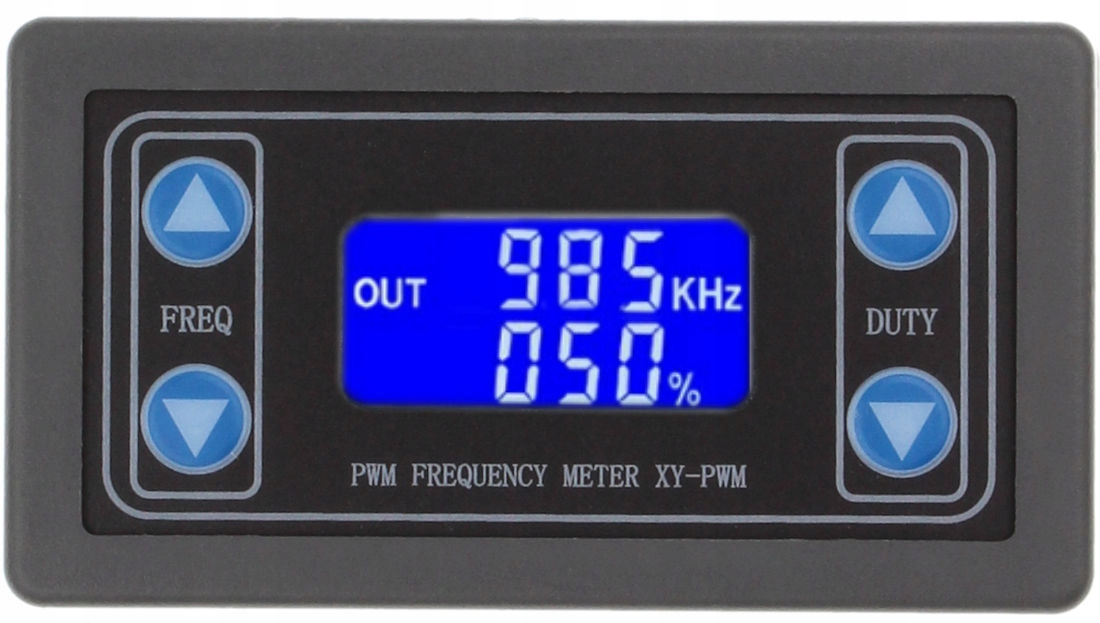

- Встроенный ЖК-дисплей

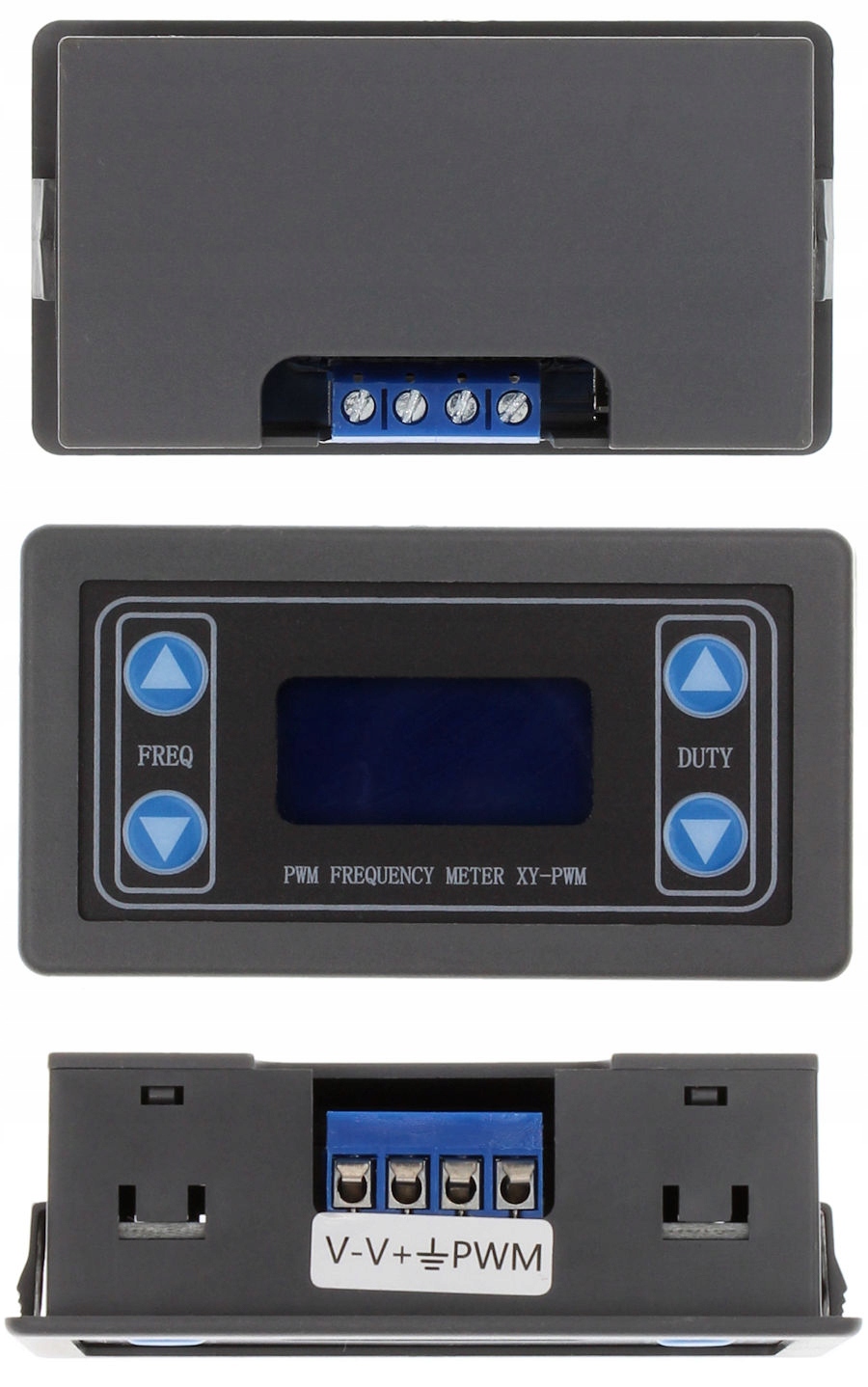

- Размеры: 79 мм x 43 мм x 27 мм
- Размещаемый корпус панели в отверстии 40мм х 73мм
- Вес: 38 г
- Амплитуда на выходе: ШИМ - входная амплитуда равна выходной амплитуде Uin = Uout< /li>
Кнопки:
FREQ△: увеличить частоту канала
FREQ▽ : уменьшить частоту канала.
DUTY△: увеличить значение рабочего цикла.
DUTY▽: уменьшить значение рабочего цикла.
Настройка диапазона частот:
Войдите в интерфейс настройки, кратковременно нажав любую кнопку «FREQ △» или «FREQ ▽» в обычном режиме работы. для выбора диапазона частот. Диапазон частот переключения. После нажатия кнопки обратите внимание на положение десятичной точки:
- Отображение «XXX» без десятичной точки, тогда минимальная частота равна 1 Гц. Диапазон частот составляет 1 Гц ~ 999 Гц.
- Отображается «X.XX», десятичная точка находится во второй позиции, затем отображается минимальная частота. 0,01 кГц. Диапазон частот составляет 1,00–9,99 кГц.
- Отображается «XX.X», десятичная точка находится в третьей позиции, затем минимум частота составляет 0,1 кГц. Диапазон частот: 10,0 кГц – 99,9 кГц.
- Отображается «X.X.X», все точки горят. , то минимальная частота равна 1 кГц. Диапазон частот: 1–150 кГц.
Управление через последовательный порт:
- Скорость связи: 9600 бит/с
- Биты данных: 8
- Стоповый бит: 1
- Контрольная цифра: нет
- Управление потоком: нет
Настройки частоты ШИМ
- F101: установите частоту 101 Гц (от 001 до 999)/li>
- F1.05: установите частоту 1,05 кГц (от 1,00 до 9,99)
- F10. 5: установите частоту 10,5 кГц (от 10,0 до 99,9)
- F1.0.5: установите частоту 105 кГц (1,0 от .0 до 1.5.0)
Диапазон рабочего цикла настроек:
DXXX: установите PWM диапазон цикла до XXX: (от 001 до 100)
Пример: D050, настройка заполнения 50%
Чтение параметра:
Правильные настройки: ВНИЗ
Неправильные настройки: ПАДЕНИЕ
