Небольшой измеритель напряжения постоянного тока (вольтметр) с тремя

кабелями. Счетчик оснащен четким синим светодиодным дисплеем. Он имеет два отверстия для надежного завинчивания

. Его можно использовать в различных типах

электронных модулей, автомобилях, мотоциклах и везде

где напряжение постоянного тока достигает 100В. .

Счетчик оснащен потенциометром, благодаря которому можно калибровать измерение напряжения. Ввиду того, что счетчик имеет три

провода, его можно подключить двумя способами.

Первый способ это когда мы измеряем устройство, которое снабжает нас

нашим счетчиком.

Красный кабель: плюс от 4,5 до 30 В постоянного тока

Черный кабель: минус от 4,5 до 30 В постоянного тока.

Желтый кабель: плюс там же, где и красный провод.

В этом случае мы можем измерить напряжение в диапазоне

от 4,5В до 30В постоянного тока.

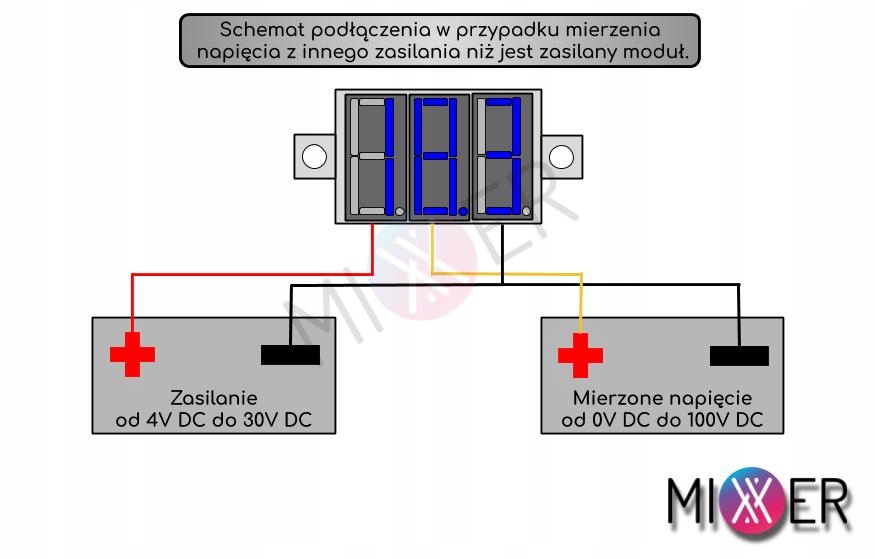

Второй метод, когда мы измеряем источник энергии, отличный от подаваемого

нашего счетчика.

Красный кабель: плюсовое питание счетчика от 4,5 В до 30 В постоянного тока.

Черный кабель: минусовое питание счетчика от 4,5 В до 30 В постоянного тока.

К кабелю также подключаем минус черного от источника питания, к которому

будем измерять напряжение.

Желтый кабель: Плюс от 0В до 100В постоянного тока, подключаем к плюсу источника тока, на котором будем измерять напряжение.

Технические параметры

• Напряжение питания: От 4,5 до 30 В постоянного тока
• Диапазон измерения напряжения: От 0 до 100 В постоянного тока
• Тип дисплея: LED
• Размер дисплея: 0,28 дюйма
• Цвет дисплея: Синий
• Количество цифр на дисплее: 3 цифры
• Погрешность измерения напряжения в диапазоне от 0 до 9,99В : 0,01В
• Погрешность измерения напряжения в диапазоне от 9,99 до 99,9В: 0,1В
• Возможна калибровка: ДА
• Потребляемый ток: 20 мА
• Время обновления; 200 мс
• Рабочая температура: От -15°C до 70°C

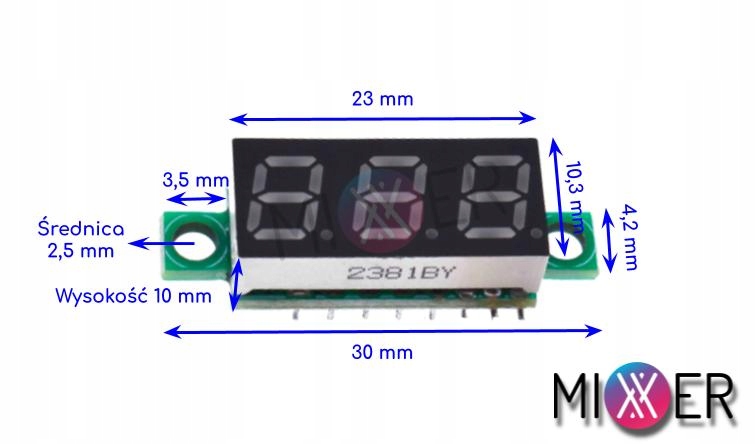

Размеры

• Общая ширина: 30 мм
• Ширина дисплея: 23 мм
• Длина (дисплей и плата): 10,3 мм
• Высота: 10 мм
• Диаметр монтажного отверстия: 2, 5 мм

Преимущества

• Малый размер
• Простота подключения
• Простая установка
• Большой диапазон измерения напряжения
• Четкий и разборчивый дисплей.
• Возможность калибровки измерений.

Применение.

• Мотоциклы.
• Легковые автомобили.
• Грузовые автомобили
• Выпрямители
• Измерение напряжения аккумуляторов и аккумуляторов
• В различных типах электронных модулей
