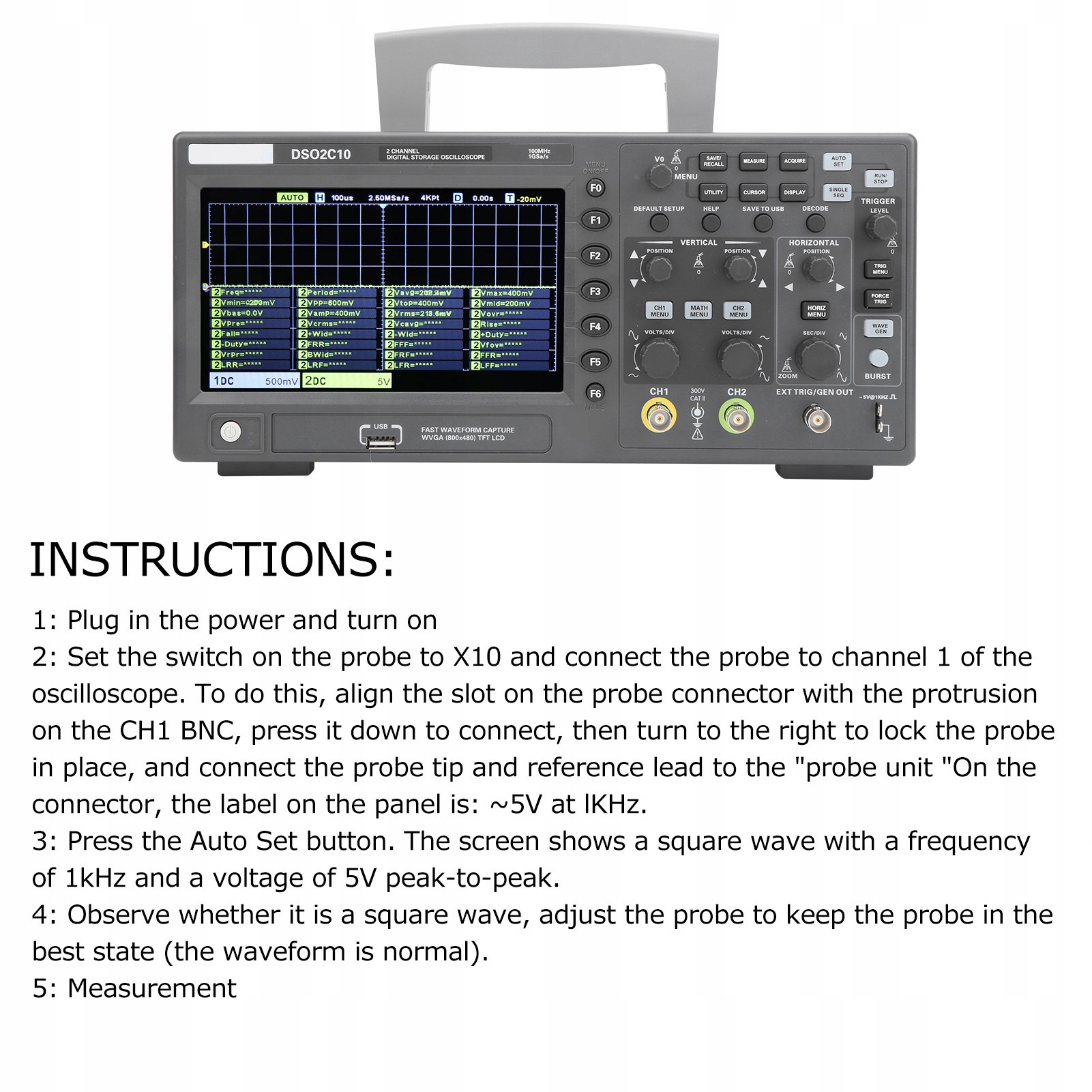

Цифровий запам'ятовуючий осцилограф DSO2C10 100 МГц 2

Функция:

1. Декодирование шины и анализ протоколов: RS232/UART, I2C, SPI, CAN, LIN. Множество команд дистанционного управления SCPI /

2. 5-битный цифровой измеритель напряжения и 6-битный аппаратный индикатор частоты.

3. 32 вида автоматических измерений со статистикой, статистикой максимального значения, минимального значения, стандартного отклонения и т. д. в реальном времени.

4. 2 канала, каждый канал имеет независимую ручку управления, регулировка более удобна.

5. Подходит для солдат, университетской лаборатории, научно-исследовательского центра и заводской производственной линии.

Технические характеристики:

• Тип изделия: цифровой запоминающий осциллограф
• Материал: АБС-пластик
• Цвет: как показано
• Модель DSO2C10
• Пропускная способность 100 МГц
• Канал осциллографа 2 канала
• Индекс осциллографа
• Диапазон частот дискретизации 1Гвыб/год (один канал), 500Msa/ s
• Метод сбора
• Отбор выборки данных
• Размах значений Отображает высокочастотные и случайные неисправности
• Среднее значение Среднее время Форма сигнала: 4, 8, 16, 32, 64, 128.
• Высокая точность. Максимальный 12-битный разряд.
• Вход.
• Вход. Связь по постоянному, переменному или заземлению (постоянный ток). , AC, GND)
• Входное сопротивление 1 МОм±2% II20pF±3PF
• Настройка коэффициента затухания пробника 1X, 10X, 100X, 1000X
• Класс напряжения 300 В CATIA
• Максимальное входное напряжение 300 В (10X)
• Горизонтальное расположение
• Интерполяция формы сигнала (sinX)/X
• Максимальная длина записи Максимум один канал 8M
• Максимум два канала 4M
• Диапазон шкалы по горизонтали 2нс/дел-100с/дел, 1, 2, 5 шагов
• Развертка X-T режим, X-Y, вращение
• Нулевой сдвиг ±0,5 минимального базового коэффициента divX
• Триггер
• Режим триггера Автоматический, нормальный, одиночный
• Триггер Тип Триггер по фронту, Триггер по ширине импульса Триггер по видео, Триггер по наклону, Триггер по тайм-ауту Оконный триггер, Триггер по шаблону, Триггер по интервалу, Триггер по короткому импульсу, Триггер UART, Триггер LIN, Триггер CAN, Триггер IIC
• Измерение
• Измерение
• Измерение
• li>
• Курсор Разность напряжений между курсорами△VРазница во времени между курсорами△T Инверсия △T, в Гц (1/△T)< /li>
• Автоматическое измерение Двойное пиковое значение, частота, среднее значение, максимальное значение, минимальное значение, период, верхнее значение, среднее значение, нижнее значение, амплитуда, среднеквадратичное значение, выброс нарастающего фронта, выброс заднего фронта, квадратный корень , среднее значение периода, время нарастания, время спада, ширина положительного импульса, ширина отрицательного импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR, FFF, переполнение спадающего фронта, передний нарастающий фронт, ширина импульса, FRF, FFR, LRR, LRF, LFR , LFF
• Цифровой вольтметр Источник данных CH1~CH2
• Тип измерения DC RMS, AC RMS, DC
• Частотомер Аппаратное обеспечение 6 бит
• Арифметическая операция
• Источник данных CH1~CH2
• Оператор =+, -, ×, ÷, БПФ
• Точка БПФ 1024
• Прямоугольное окно, Хеннинг, Хеминг, Блэкман, Бартлетт, плоский верх.
• Отображение Одиночный или полный дисплей
• Вертикальный масштаб Db, VRms
• Сохранить
• Сохранение/вызов (энергонезависимых) 9 типов файлов, которые можно сохранять и вызывать внутри системы, включая настройки, формы сигналов и ссылки.
• Сохранение файлов CSV, изображений BMP (24 цифры) во внешнюю память< /li>
• Дисплей
• 7-дюймовый TFT-дисплей с диагональю ЖК-дисплея
• Разрешение дисплея 800 (по горизонтали) x 480 (по вертикали) пикселей
• Тип дисплея Точка, вектор
• Настраиваемая яркость волны
• Тип сетки Необязательно
• Настраиваемая яркость сетки
• Настраиваемая яркость экрана
• Свечение 1 с, 5 с, 10 с, 30 с, без ограничений
• Интерфейс
• Стандартный интерфейс USB Хост, USB-устройство
• Адаптер питания
• Напряжение

Список упаковки:

• 1 осциллограф
• 1 USB-кабель
• 1 соединительная линия BNC
• 1 x датчик
• 1 регулировка
• 1 колпачок IC
• 6 цветовых кругов
• 1 шнур питания
• 1 руководство пользователя
