Полировка гидроцилиндра ЦИЛИНДР ПРИЦЕПНЫЙ ПОРШЕНЬ Д-35

КОД SKRAW-MET: [2623]

Производитель: Skraw-Met

Обозначение: ST- 2.520-00 Д-35

СКРАВ-МЕТ — многолетний лидер в производстве приводов. Благодаря своему опыту, использует только усиленные уплотнения польского производства, что обеспечивает самое высокое качество на рынке и надежность на долгие годы!

В нашем На других аукционах вы найдете усиленные уплотнения в качестве ремкомплекта к этому цилиндру.

___________________________

Гидроцилиндр одностороннего действия.

Гидроцилиндр идеально подходит для машин и устройств с гидроприводом.

Основное применение этого цилиндра — прицеп Д-35, где два таких цилиндра обеспечивают боковое опрокидывание.

Также используется для ремонта и производства прицепов с аналогичными характеристиками (например, D-47).

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы – падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Чтобы предотвратить повреждение защиты втулки, вызванное чрезмерным давлением при максимальном выдвижении привода, следует использовать защитное устройство (трос, гидравлический или электрический запорный клапан).

Правильно подобранный привод, расположенный в центре конструкции, обеспечивает угол наклона грузовой платформы от 40 до 45 градусов.

В зависимости от типа перевозимого груза вы можете выбрать этот угол самостоятельно — вам может пригодиться таблица ниже:

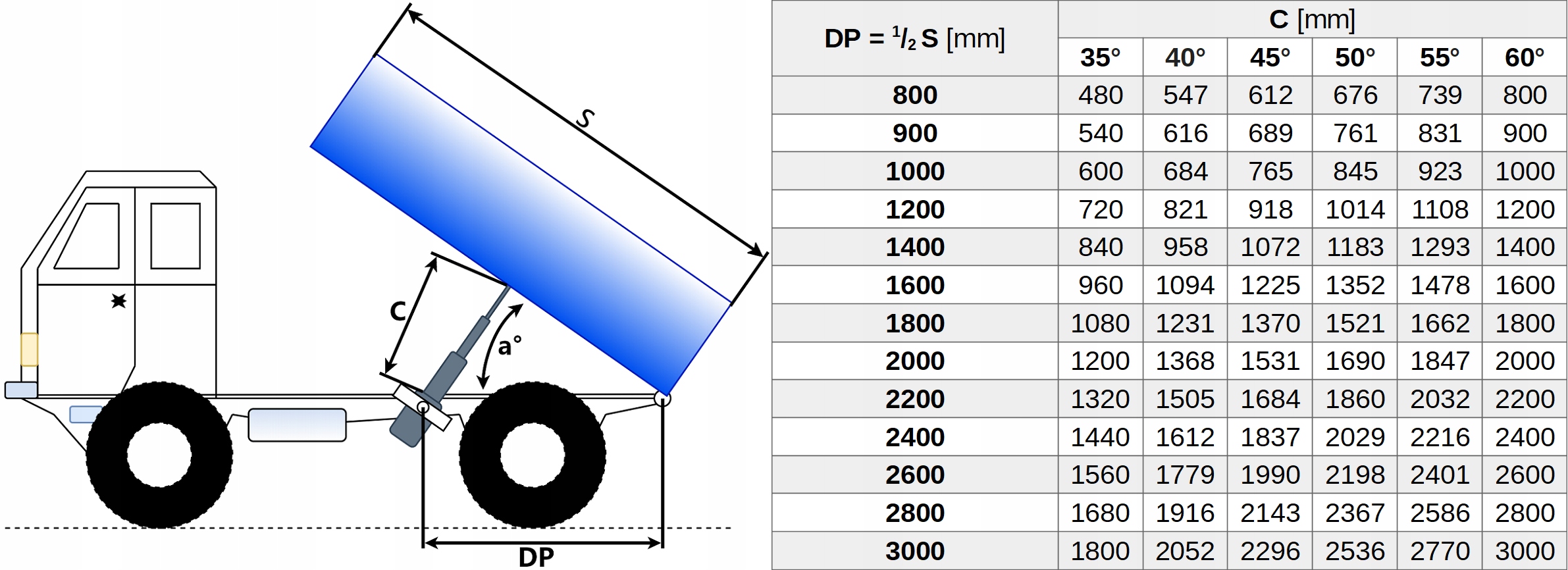

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1/2S )

a° — угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

___

T — Сила нажатия

БАР — Давление

Технические характеристики:

• Количество ступеней: две
• Длина сложенного привода 437 мм,
• Ход поршня 520 мм,
• Общая длина цилиндра после раскладывания 957 мм,
• Диаметр первого штока поршня 60 мм,
• Диаметр второго штока поршня 75 мм,
• Наружный диаметр привод 95 мм,
• Гидравлическое соединение M22*1,5

Макс.скорость. шток поршня: 0,5 м/с

Пусковое давление: 0,5 МПа

Максимальное рабочее давление: 160 бар

Требование масла: 2 л

Допустимая температура окружающей среды от -40℃ до +60℃

Допустимая температура масла от -15℃ до +80℃

Тип сальника: резьба ввинчивающаяся в трубу

b>

Шток поршня: хромированный

Тип жидкости: гидравлическое масло на минеральной основе
