ЦИЛИНДР ПОРШНЯ ПРИЦЕПА D35 С НАСАДКОЙ
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Просматривая «ЦИЛІНДР ПРИЧЕПА ПОРШНЕВИЙ ЦИЛІНДР Д35 З ГНІЗДОМ» данный товар из каталога «Приводы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Гидроцилиндр ПРИЦЕПНОГО ПОРШНЯ D-35 С НАСАДКОЙ
КОД SKRAW-MET: [7194]
Производитель: SM-G
Условное обозначение: СТ-2.520-00 Д-35
Гидроцилиндр одностороннего действия с монтажным комплектом, гнездом и защитой гнезда.
Гидроцилиндр идеально подходит для машин и устройств с гидроприводом.
Основное применение этого цилиндра — прицеп Д-35, где два таких цилиндра обеспечивают боковое опрокидывание.
Применяется также при реконструкции и производстве прицепов аналогичных типовых характеристик (например, Д-47).
Может применяться в сельское хозяйство, садоводство, лесное хозяйство и строительство.

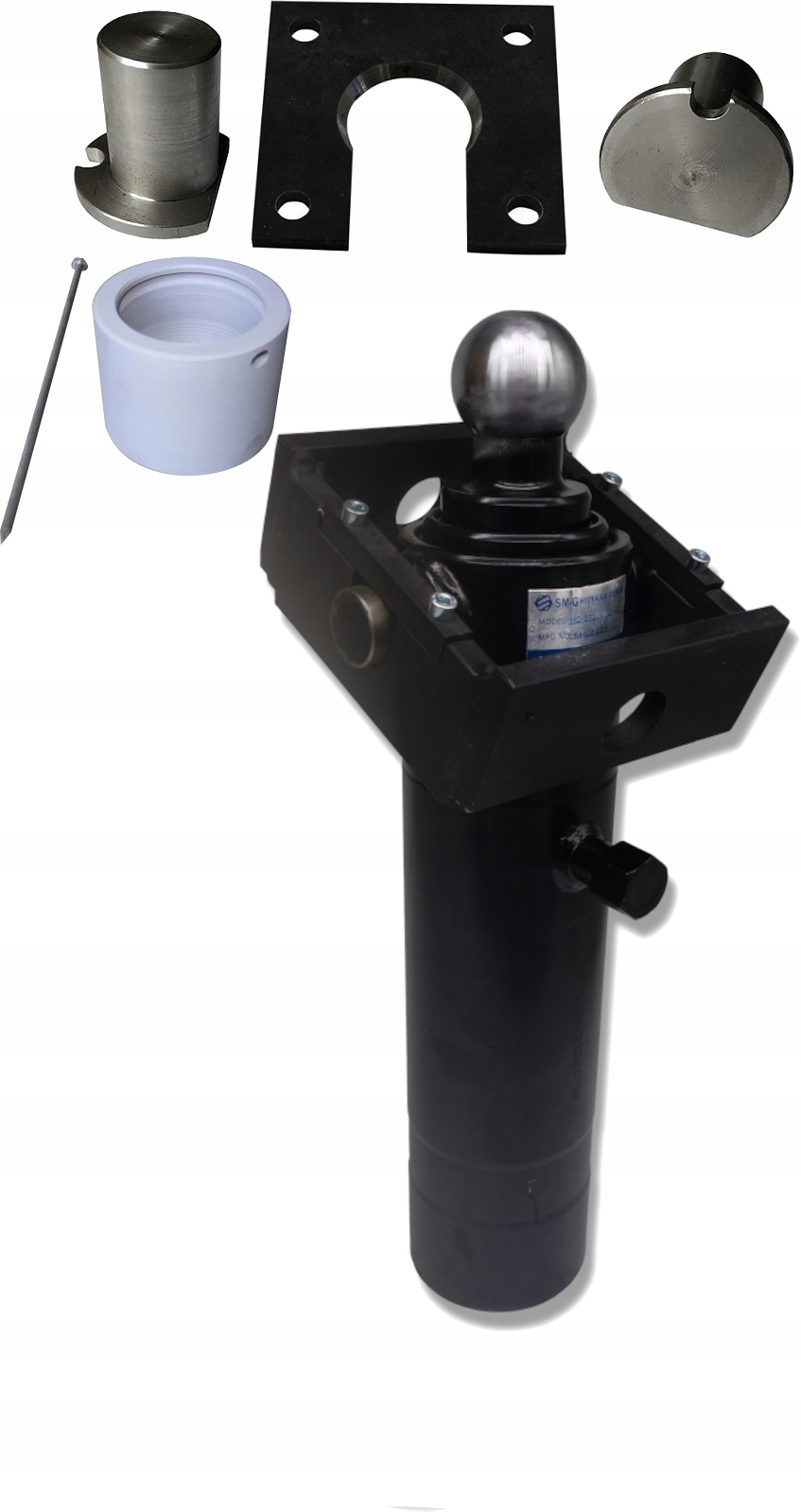

В комплект входят:
- Гидроцилиндр
- Подвеска кулинатора (люлька),
- Два пальца
- Гнездовой привод
- Защита сиденья
Слово о телескопах
Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.
Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода вызван действием распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.
Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защитное устройство (тросовый, гидравлический или электрический запорный клапан).
Удачно подобранный привод, расположенный в центре конструкции, обеспечивает наклон угол грузового кузова составляет от 40 до 45 градусов.
В зависимости от типа перевозимого груза вы можете выбрать этот угол самостоятельно - может оказаться полезной таблица ниже:
ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА
(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)
DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1/2 S )
a° — угол наклона кузова прицепа
C - ход исполнительного механизма в мм
S = DP*2
___
T — Сила нажатия
БАР — Давление
Технические характеристики:
- Количество ступеней: две

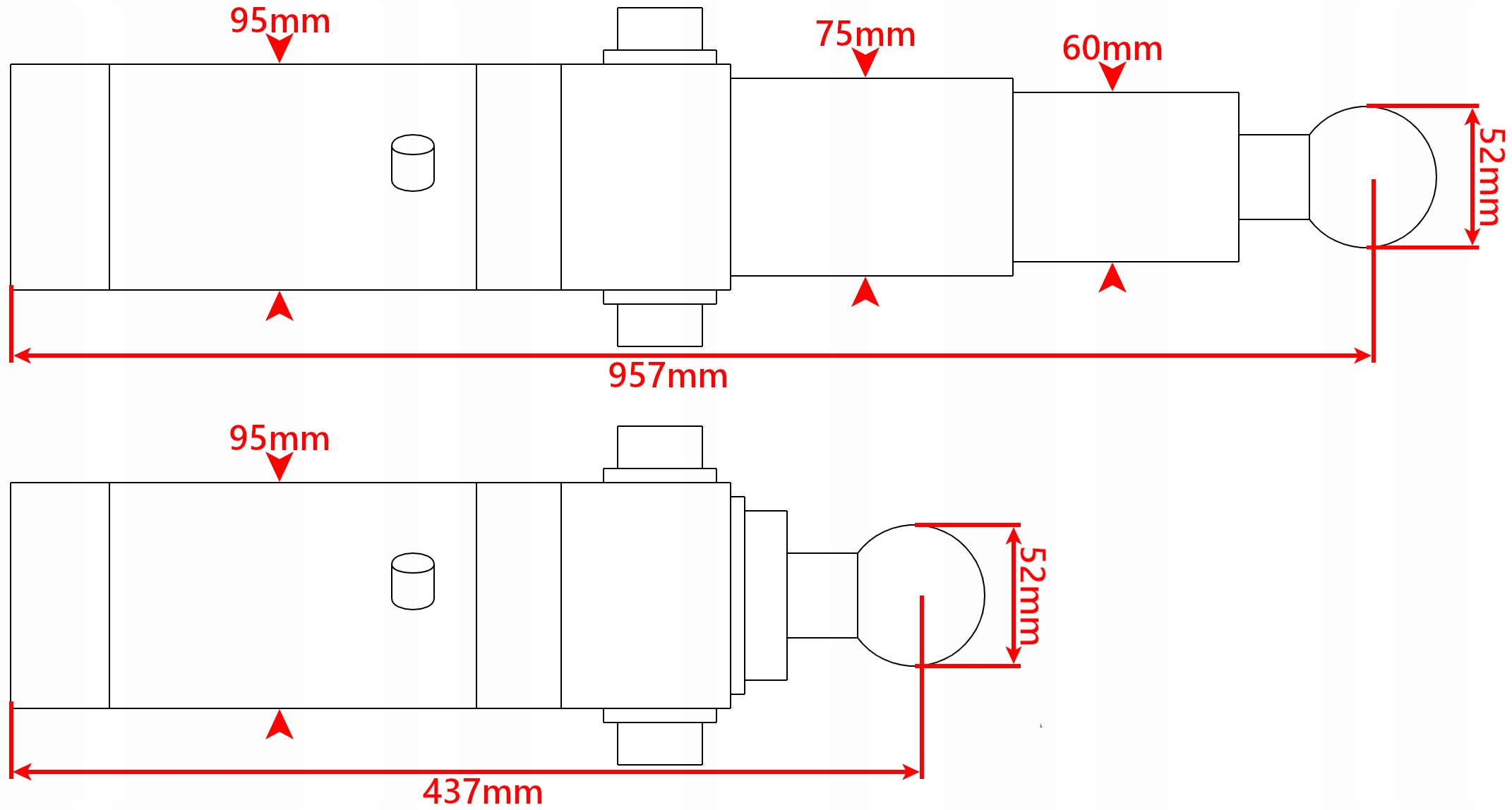

- Длина сложенного цилиндра 437 мм,
- Ход поршня 520 мм,
- Общая длина цилиндра в раскладывании 957 мм,
- Диаметр первого штока поршня 60 мм,
- Диаметр второго штока поршня 75 мм,
- Наружный диаметр привода 95 мм,
- Гидравлическое соединение M22*1,5
Макс. скорость. шток поршня: 0,5 м/с
Пусковое давление: 0,5 МПа
Максимальное рабочее давление: 160 бар
Требование масла: 2 л
Допустимая температура окружающей среды от -40℃ до +60℃
Допустимая температура масла от -15°C до +80°C
Тип сальника: резьбовой, ввернутый в трубу
Шток поршня: хромированный
Тип жидкости: гидравлическое масло на масляной основе минеральный
________________________________________________

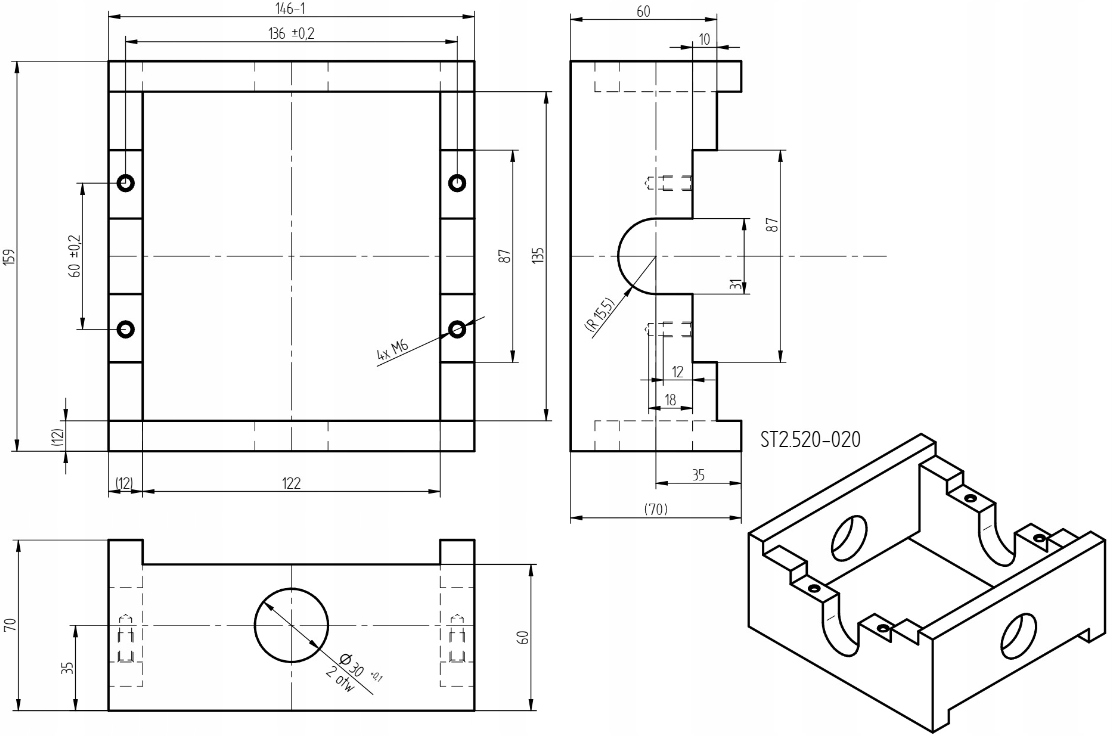

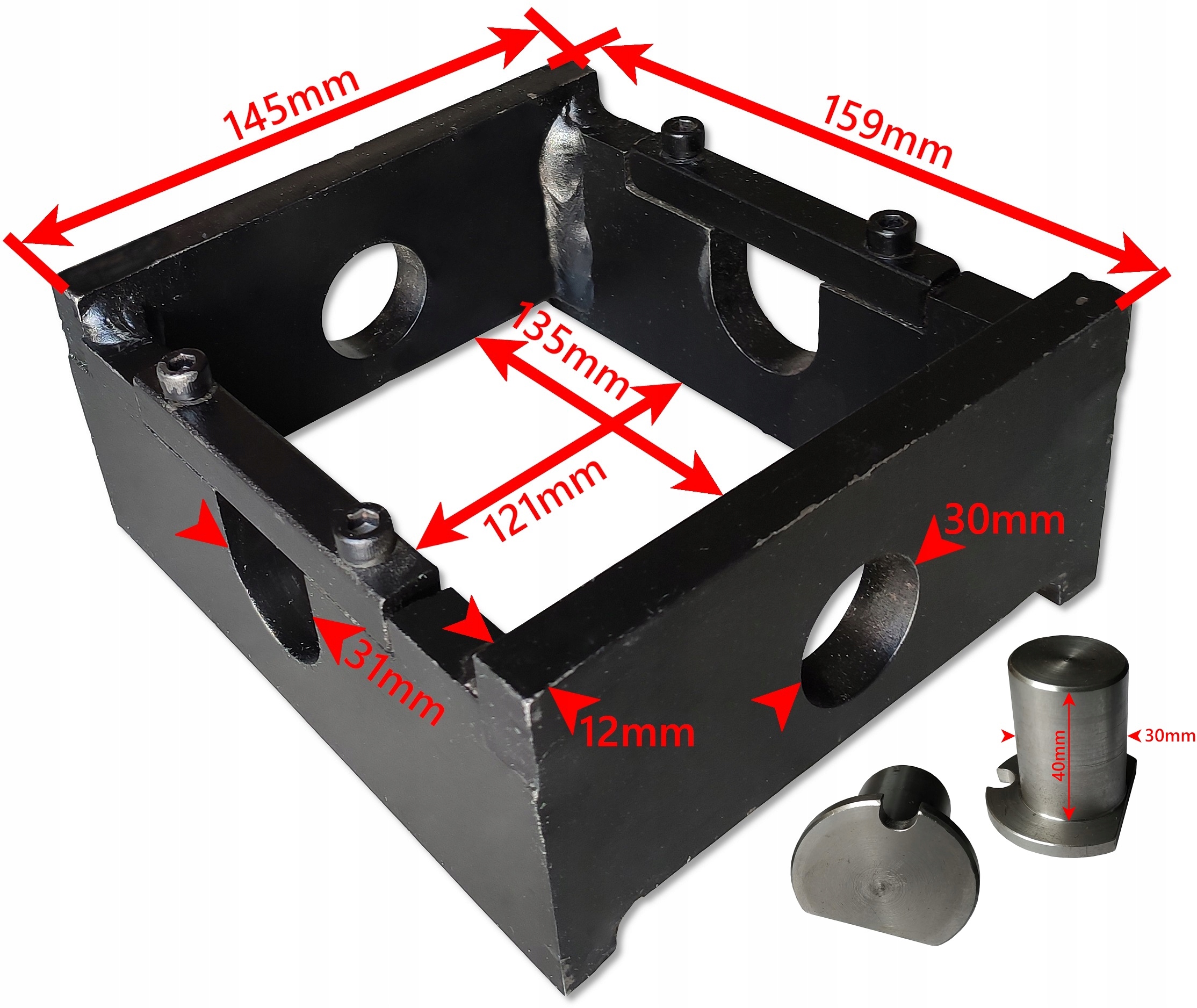

- Лыжка Внутри: 135 мм x 122 мм
- Лыжка Снаружи: 159 мм x 146 мм
