Гидроцилиндр с ходом 1200 мм с гнездом, люлькой и двумя крепежными элементами Fi 40 мм

КОД SKRAW-MET: [7195]

Производитель: SM-G (ГК SKRAW-MET)

______________________________________________________________________

Об этом стоит знать при выборе поставщика привода

Только фотографии и картинки показать внешний вид приводов. Внутри спрятаны важнейшие элементы, влияющие на качество и правильную работу привода на длительное время (усиленные уплотнения, сальник, шток поршня и высококачественная труба). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и мудрый выбор.

Благодаря своей конструкции в виде 5 удлинителей актуатор идеально подходит для автомобилей с низким клиренсом автомобиля, прицепом или высоким карданным валом.

Актуатор устанавливается на прицепы, грузовые автомобили и специализированные транспортные средства. Благодаря своей конструкции он используется в прицепах с опрокидыванием на 3 стороны (сзади и в стороны).

Возможно купить привод без люльки, что дает возможность опрокидывания только назад.

Гидроцилиндр идеально подходит для машин и устройств с гидроприводом.

Может использоваться в сельском хозяйстве, садоводстве и лесное хозяйство. или строительство.

Максимальная грузоподъемность 11 тонн.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат исполнительного механизма вызван действием распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждений защиты втулки, вызванных чрезмерным давлением при максимальном выдвижении исполнительного механизма, следует использовать защитное устройство (тросовый, гидравлический или электрический запорный клапан).

Удачно подобранный исполнительный механизм, расположенный в центре конструкции, обеспечивает наклон Угол грузового кузова составляет от 40 до 45 градусов.

В зависимости от типа перевозимого груза вы можете выбрать этот угол самостоятельно - может оказаться полезной таблица ниже:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1/2 S )

a° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

Технические характеристики:

• Пятичетырехступенчатый,
• Длина привода в нерабочем состоянии 415 мм,
• Ход привода 1200 мм
• Длина полностью выдвинутого привода 1615 мм,
• Диаметр привода 128 мм,
• Масляное соединение, внутренняя резьба M22x1,5

Потребность масла: 5,7 литра

Максимальное рабочее давление: 160 бар

Пусковое давление: 0,5 МПа

Скорость выдвижения/втягивания поршня: 0,5 м/с

Допустимая температура окружающей среды от -40 до +60℃

Допустимая температура масла от -15 до +80℃

Тип сальника: с резьбой, ввинчивающийся в трубу

Шток поршня: хромированный

Тип жидкости: гидравлическое масло на минеральной основе

Диаметр головки 45 мм

Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, прицепах, сельскохозяйственных машинах с самосвалом.

Технические характеристики:

• Гнездо для шаровой диаметром 45 мм.
• Высота головки 45 мм.

Фиксируется двумя втулками и кольцевой пробкой.

Гнездо смазывается каламитом.

Усиленное крепление актуатора (люлька)

Лыжка монолитная, усиленные гнезда для крепления актуатора, защита актуатора прикручена винтами с внутренним шестигранником.

При использовании крепления с актуатором можно добиться опрокидывания прицепа в три стороны.

Лыжка идеально подходит к выбранным актуаторам в нашем предложении.

Спецификация технические:

Вес: 8,5 кг,

Внутренняя ширина: 190 мм х 150 мм

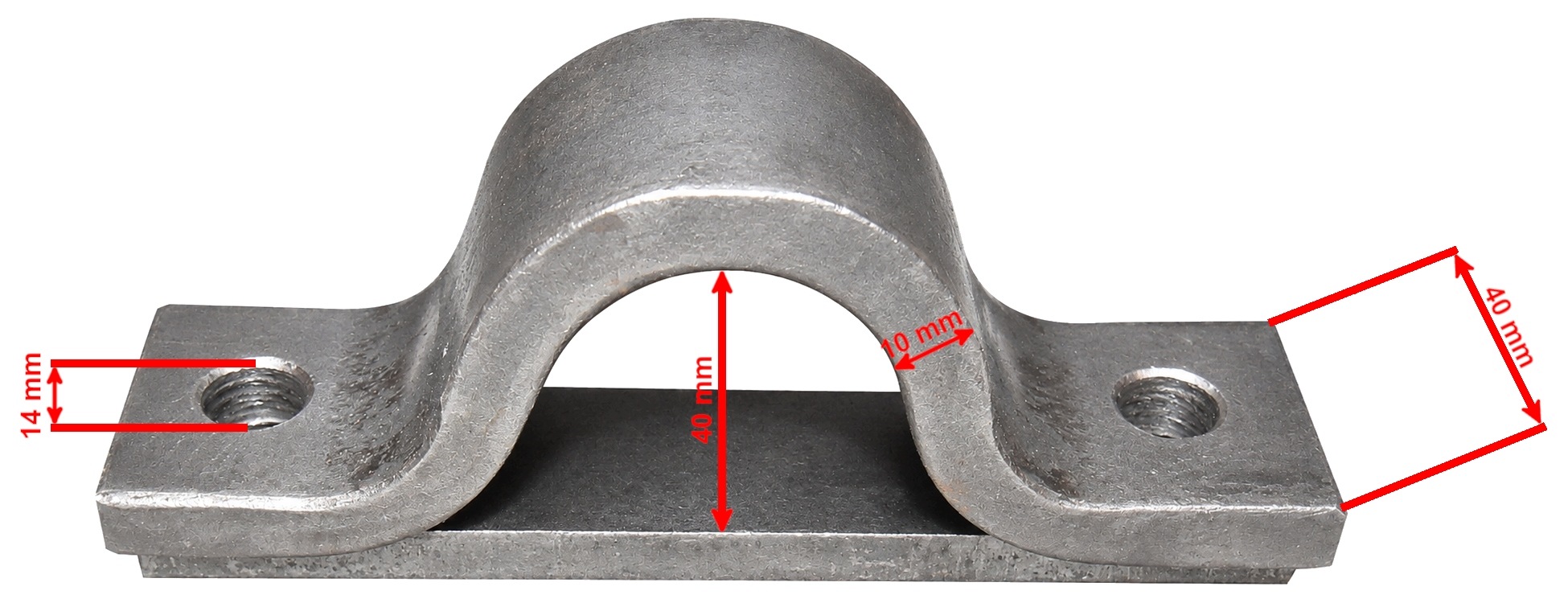

Крепление привода Fi 40

Надежное крепление.

Используется для крепления приводов или подставки к раме автомобильного прицепа с помощью винтов или приваривается.

Крепление идеально сочетается с нашими приводами и подставками.

Технические характеристики:

Ширина отверстия 40 мм,

Диаметр монтажного отверстия 14 мм,

Крепление состоит из двух элементов.

Внимание! Фотографии носят ознакомительный характер, товар может незначительно отличаться визуально в зависимости от поставки, но это не влияет на его параметры и технические характеристики!
