ТЕЛЕСКОПИЧЕСКИЙ ПРИВОД С ХОДОМ 1600ММ В КОМПЛЕКТЕ С РОЗЕТКОЙ И ЛЮЛЫКОЙ

Производство:

Оригинальный продукт марки Hydrolider, символика производителя: 1.30.80.024; CT 110/4/1600

Применение:

Широко используется в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и промышленности в целом.

Подходит для самосвальных прицепов с опрокидыванием на 3 стороны (боковые и задние), в том числе:

URSUS, METALFACH, WARFAMA, METALTECH o грузоподъемность: 8T, 10T, 12T

Общая информация:

• Количество секций (штоков): 4
• Гидравлическое отверстие: внутренняя резьба М22х1,5
• Максимальная скорость штоков 0,5м/с
• Потребность масла: 13 литров
• Максимальное рабочее давление: 16 МПа
• Порог чувствительности (пусковое давление): 0,5 МПа

Рабочие параметры:

• Допустимая температура окружающей среды: от -40 С до +60 С
• Допустимая температура масла: от -15 С до +80 С
• Тип жидкости: минеральное гидравлическое масло на масляной основе

УВАЖАЕМЫЙ КЛИЕНТ, ПРОЧИТАЙТЕ ЭТО, ПРЕЖДЕ ЧЕМ ВЫБРАТЬ ПОСТАВЩИКА ПРИВОДА:

То, что вы видите на фотографии, — это только металлические элементы, из которых изготовлен привод. Фактически, привод стоит только тех внутренних уплотнений, использованных в его конструкции. Мы гарантируем, что все наши приводы имеют усиленные уплотнения, которые не производятся в Китае или других странах Дальнего Востока. Если вам важны качество и долговечность, выбирайте приводы Hydrolider, которые являются единственными, которые гарантируют надежность на долгие годы.

Стоит знать:

Гидравлические телескопические приводы состоят из нескольких цилиндров все меньшего диаметра, собранных один внутри другого и последовательно выдвигающихся. Таким образом, можно получить большой ход при небольшой длине сложенного привода.

В гидравлических телескопических приводах одностороннего действия масло под давлением действует с одной стороны, заставляя отдельные элементы привода выдвигаться. Возврат телескопа осуществляется под действием внешней силы (обычно под действием веса разгрузочного короба прицепа).

Приток и отток масла происходит по одному и тому же трубопроводу, направление потока масла контролируется механизатором через распределительный клапан (рычаг).

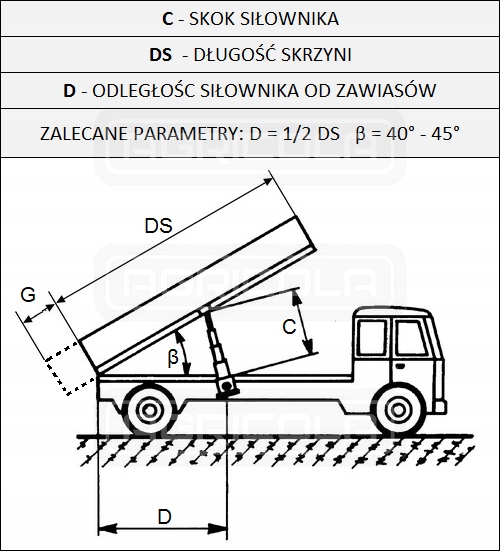

Рекомендуемый угол наклона короба при разгрузке должен составлять от 40 до 45 градусов. Место установки привода должно находиться посередине длины грузовой платформы. Ниже приведены полезные таблицы и схемы для выбора подходящего привода, зная длину грузового короба:

Данные, полезные при выборе привода для грузового короба:

• макс. вес сыпучего груза + вес короба (12МПа): 10 т
• макс. вес насыпного груза + вес короба (16МПа): 14 т
• максимальное расстояние от актуатора до петель (D): 2300 мм
• длина короба с задним опрокидыванием (DS): 4600мм.
• возможность выдвижения короба за пределы петель (G).

Усилие выдвижения привода на отдельных секциях 12/16МПа (Т):

• первая секция, диаметр 120мм - 13,8Т/18,4Т
• Вторая секция, диаметр 105мм - 10,6Т/ 14,1Т
• третья секция, диаметр 90мм - 7,8Т/10,3Т
• четвертая секция, диаметр 75мм - 5,4Т/7,2Т
