RS232 RS485 RS422 Modbus Converter на Ethernet MQTT + JSON

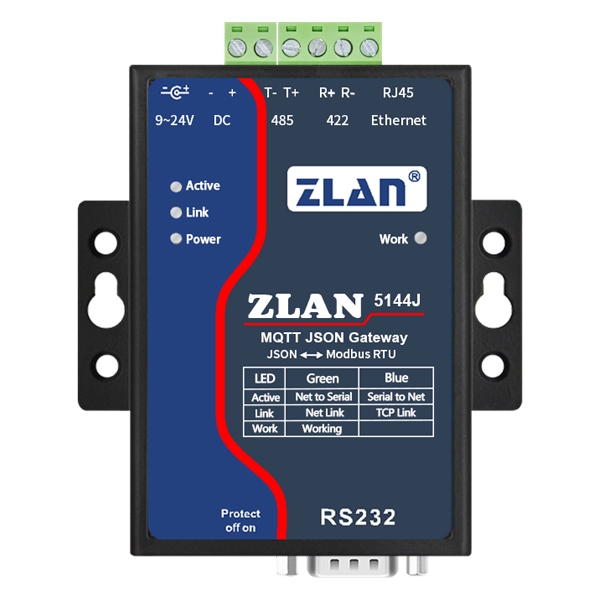

zlan5144j - это ворота MQTT+JSON в Modbus, представленные Shanghai Zlan. Поддерживает подключение с облачными серверами в режиме MQTT, конфигурацией интерфейса, автономной коллекцией данных из инструментов Modbus/Instruments 645, преобразование их в формат JSON и отправка на облачные серверы. Поддерживает около 100 точек сбора данных. В то же время его можно использовать в качестве обычного прозрачного сервера сервера и модбуса.

поддерживает 1 интерфейс Ethernet. RS232/RS485/RS422 - три типа последовательных портов.

Высококачественное питание с широким диапазоном напряжения 9 ~ 24 В обеспечивает лучшую адаптацию к промышленной среде; Аксессуары для монтажа на рельсе DIN, который может быть оснащен, подходят для установки на рельсе DIN. Интегрирует функцию затвора Modbus TCP, который позволяет легко преобразовать протокол Modbus RTU в TCP Modbus.

Интерфейс RS232 поддерживает полную непрерывную связь; RS485 создал -In Surge Protection 485. Вы также можете использовать протокол Modbus TCP в программном обеспечении конфигурации, чтобы напрямую подключиться к устройству RTU и достичь сетевой связи.

zlan51444 может использоваться для:

• Удаленный мониторинг беспроводной системы PLC
• Энергетическая электроника, интеллектуальные счетчики
• Промышленные автоматические системы
• показано на рисунке. Оригинальное устройство террачного порта подключено к ZLAN5144, и данные прибора преобразуются в формат JSON и отправляются в облако с помощью автономного сбора.

Усовершенствованные программные функции

1. Функция Modbus Gate: поддержка Modbus RTU для Modbus TCP. Поставка затвора услуг, автоматический сбор и хранение данных; Обслуживание режима Modbus Gate без хранения.

2. Функция с несколькими хостами: в режиме вопроса и ответов, сетевой порт позволяет многим компьютерам одновременно получать доступ к одному и тому же устройству последовательного порта.

3. Функция пользовательского сердечного пакета и регистрации: облегчает связь с облаком и идентификация устройств.

4. Функция аутентификации пароля: при настройке соединения TCP для обеспечения безопасности соединения.

5. Отправка и распространение данных с помощью HTTP: облако может напрямую использовать команды HTTP GET для взаимодействия с данными последовательного порта устройства.

Общие программные функции

1. Необязательный режим питания: режим промышленного питания с терминальным блоком или обычным режимом адаптера.

2. Поддержка трех типов последовательных портов: RS232/RS485/RS422. Сервис аппаратного управления потоком CTS/RTS и управления управлением программой XON/XOFF.

3. Оптимизация пакета: сильная реальная производительность при обработке последовательных портов. Поддерживает обновление программы сетевым портом в системе.

4. Индикаторы ссылок: 4 типа ссылки - индикаторы синей связи означает соединение TCP, зеленая ссылка означает подключение кабеля Ethernet. Различные индикаторы света интуитивно показывают состояние устройства.

5. Конфигурация с одним щелчком: поиск через сетевой порт с помощью инструмента Zlan Zlvircom, позволяя немедленно найти модуль и конфигурацию параметров сетевых и последовательных портов.

6. Поддержка решения DNS: операция действия в качестве клиента DHCP и в AP в качестве сервера DHCP

7. Поддержка режимов: Сервер TCP, Client TCP, UDP и UDP многоадресная. Как сервер, он поддерживает до 100 подключений TCP одновременно; Как клиент, он может связаться с 8 целевыми IP -адресами

8. Функция отправки Mac: полезно для управления устройствами в облаке.

9. Удаленный мониторинг: состояние подключения TCP устройства, состояние отправки и получения данных последовательного порта с помощью программного обеспечения. Виртуальный последовательный порт поддерживает функцию мониторинга данных.
