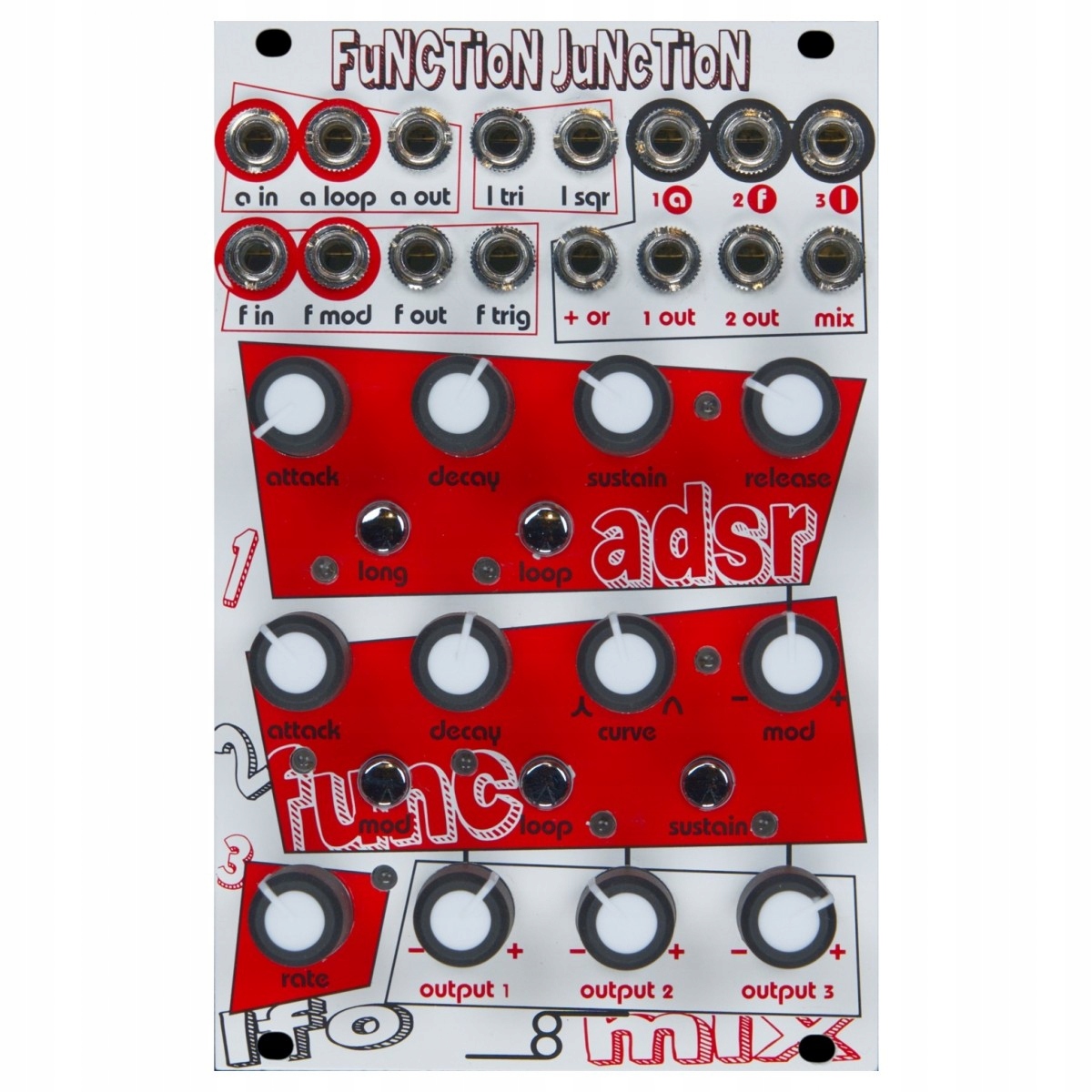

Cre8audio Function Junction MODULE

А если серьезно, «Function Junction — это концентратор модуляции, который объединяет четыре независимых секции в один многофункциональный модуль, который предлагает гораздо больше, чем просто сумму его частей. Хотя сумма его частей — одна из его лучших особенностей!», мы думаем, что очень серьезный автор этих слов пытался сказать, что Function Junction способен на большее, чем многое. На самом деле впечатляет то, что возможно с этим милым модулем.

Функции веселятся

Функция Junction возникла потому, что один из менеджеров по продукту cre8audio беспокоил своих серьезных друзей из Pittsburgh Modular Synthesizers. Они жаловались, что модули «многофункциональность в одном» сбивают с толку в использовании и пытаются выполнить слишком много, не принося никакой пользы ни одной функции. Как ни странно, стоики из Pittsburgh Modular согласились с ним (на этот раз) и восприняли это как вызов. Несколько дней спустя они вернулись с дизайном панели для этого модуля.

Function Junction сочетает в себе три классических источника аналоговой модуляции - огибающую ADSR, функциональный генератор и LFO. Все они подаются в микшер с регулируемым затуханием для создания сложного узла модуляции, который можно использовать как 4 связанных или независимых секции.

Магия модуля заключается в простоте, с которой вы можете перейти от его использования функции от основных повседневных задач до создания сверхсложной модуляции. Разнообразие того, что вы можете сделать, и простота этого поражают.

Данные:

- ширина = 16 л.с.,

- глубина = 30 мм,

- потребляемая мощность: p>

130мА по шине +12В

70мА по шине -12В

ADSR:

- полностью аналоговый, развитый от Pittsburgh Modular Synthesizers, 4-каскадная схема ADSR с независимым управлением Attack, Decay, Sustain и Release,

- диапазон выходного напряжения 0–10 В,

- «Длинная» кнопка удваивается длина атаки огибающей, затухание и время восстановления,

- кнопка «Loop» включает/выключает циклическое изменение огибающей, затем ручками SUSTAIN и RELEASE регулируется время, необходимое для зацикливания,

- «A LOOP JACK» — включает/выключает режим петли. Внешний стробирующий сигнал изменит состояние режима петли. Если режим петли включен, шлюз отключит режим петли. Если режим петли отключен, внешний гейт включит режим петли.

Генератор функций:

- генератор функций может использоваться в качестве генератора огибающей, LFO, управляемого напряжением, генератора вращения, гейта. задержка сигнала, повторитель огибающей, источник тактового сигнала, управляемый напряжением делитель тактового сигнала, источник комплексной модуляции и многое другое,

- диапазон выходного напряжения +/-5В,

- ATTACK – контроль продолжительности атаки ручка,

- DECAY – ручка длительности затухания,

- CURVE – кривая атаки и затухания. Экспоненциальный (до упора влево), линейный (в положении «12 часов»), логарифмический (до конца вправо),

- MOD – ручка ослабления входного модуляционного сигнала (F MOD JACK),

- Кнопка MOD - назначьте вход модуляции (F MOD JACK) для атаки, затухания или того и другого.

- Кнопка LOOP - включает/выключает режим петли, 2-я ФУНКЦИЯ: нажмите и удерживайте КНОПКУ MOD, затем нажмите КНОПКУ LOOP, чтобы назначить назначение JACK LOOP для ADSR или функционального генератора,

- кнопка SUSTAIN - включить/выключить режим сустейна,

- F IN JACK - триггер генератора /функции входного гейта,

- F MOD JACK – входной разъем модуляции функционального генератора,

- F OUT JACK – выходной разъем функционального генератора,

- F TRIG JACK – выход триггера конца затухания функционального генератора. В конце стадии затухания выводится триггер,

LFO:

- треугольные и квадратные выходы LFO,

- выделенный регулятор скорости,

- выделенный регулятор скорости,

- p>

- Выходное напряжение LFO +/-8В,

Смеситель:

- 3-канальный смеситель-аттенюатор со схемой ИЛИ,

- смеситель можно разделить на 3 независимых аттенюатора, один двухканальный микшер и один фейдер или трехканальный микшер,

- OUTPUT 1 - ручка фейдера для входа канала 1 (1A JACK),

- OUTPUT 2 - ручка фейдера для входа канала 2 (2F JACK),

- OUTPUT 3 - ручка аттенюатора для входа канала 3 (3L JACK),

- JACK 1A – канал 1 входной разъем, нормализованный к выходу ADSR,

p>

- 2F JACK - входной разъем канала 2. Нормализованный к выходу функционального генератора,

- JACK 3L. - входное гнездо канала 3. Нормализовано к выходу LFO,

- + OR JACK - аналоговое логическое выходное гнездо или выводит текущее наибольшее значение напряжения из любого выходного напряжения через микшер,
