Полный набор для аналогового видеонаблюдения 2 Мп

В комплект входят:

• 1 регистратор (мышь+блок питания+кабели)/XVR5104HS-4KL-I3/Dahua
• 4x камера 2 Мп/ TVICAM-B2M-CV / Hikvision
• 1x Модуль предохранителей / AWZ594 / Pulsar
• 1x Жесткий диск 1 ТБ/ WD10PURZ / Unieview
• 1x Импульсный источник питания 12В постоянного тока 3А / PSD12030 / Pulsar
• 4x Передатчик / P-TR1HD3 / Pulsar
• Витая пара 100 м U/UTP кат.5e / KIU5PVC305Y / Alantec

Применение набора

Созданный набор предназначен для наружного и внутреннего использования, его можно использовать, в том числе, для:

• Мониторинг дома
• Мониторинг склада
• Контроль парковки
• Мониторинг сада

Технические данные рекордера Dahua XVR5104HS-4KL-I3

• Стандарт: AHD, HD-CVI, HD-TVI, CVBS, TCP/IP li>
• Видеовходы: 4 шт. BNC
• Видеовходы:

  1 шт. HDMI 4K

  1 шт. VGA

  Возможность настройки функции SPOT на одном из видеовыходов

• Аудиовходы:

  1 шт. . - CINCH

• p>

  4 - Поддержка звука через коаксиальный кабель, только HD-CVI

• Аудиовыходы : 1 шт.
• Метод сжатия изображения: AI Coding/H.265+/H.265/H.264+/H.264
• Разрешение сохраненного изображения:

  - AHD / HD-CVI / HD-TVI:

  * 8 Мп — 3840 x 2160 , 1...7 кадров в секунду

  * 6 Мп - 2880 x 1920 - только HD-CVI, 1...10 кадров в секунду

  * 5 Мп - 2592 x 1944, 1 . .. 12 кадров в секунду

  * 4 Мп - 2560 х 1440, 1... 15 кадров в секунду

  * 4М-Н - 1280 х 1440, 1... 25 кадров в секунду

  * 3 Мп - 2048 х 1536 - только AHD/HD-TVI, 1...15 к/с

  * 1080p - 1920 х 1080, 1...25 к/с

  * 720p — 1280 x 720, 1...25 кадров в секунду

  - CVBS: 960H — 960 x 576

  - IP: макс. 8 Мп - 3840 x 2160, 1...25 кадров в секунду

• Режимы работы: 4 x AHD/HD-CVI/HD-TVI/CVBS/IP+ 4 IP
• Режимы записи: Ручной, обнаружение движения, по расписанию
• Поддерживаемые жесткие диски: 1 SATA 10 ТБ< /li>
• Архивирование на внешний носитель: Сброс изображения или кадра записи из архива на USB-накопитель
• Обнаружение движения: Да li>
• USB: 2 шт. USB 2.0
• Управление мышью: Да
• ИК-пульт дистанционного управления в комплекте: Нет
• Питание: 12 В постоянного тока / 2 А (блок питания входит в комплект)
• Цвет: Черный
• Вес: 0,89 кг
• Размеры: 260 x 236 x 48 мм

Выбранные функции:

• Взаимодействие с устройствами Dahua, работающими в концепции Интернета вещей (IoT),
• POS - взаимодействие с устройствами, установленными в точках продаж, и отображение данных от них в виде наложенного текста в окне выбранного канала,
• SMD PLUS - поиск объекта по классификации: человек, автомобиль
• SMD PLUS - поиск объекта по классификации: человек, автомобиль
• SMD PLUS - поиск объекта, классифицированного как: человек, автомобиль
• SMD PLUS li>
• Поддержка коаксиального аудио/сигнализации,
• li>
• Интеллектуальный анализ изображений: пересечение линии, пересечение зоны предупреждения, брошенный/пропавший объект, классификация людей и транспортных средств.
• расширенные функции распознавания лиц и поиска.
• Поддержка до 10 баз данных лиц, включая 20 000 фотографий лиц.
• Обнаружение лиц, которых нет в базе данных устройства.
• Поиск в записях лиц на основе до 8 выбранных фотографий с возможностью независимой установки порога сходства для каждой фотографии

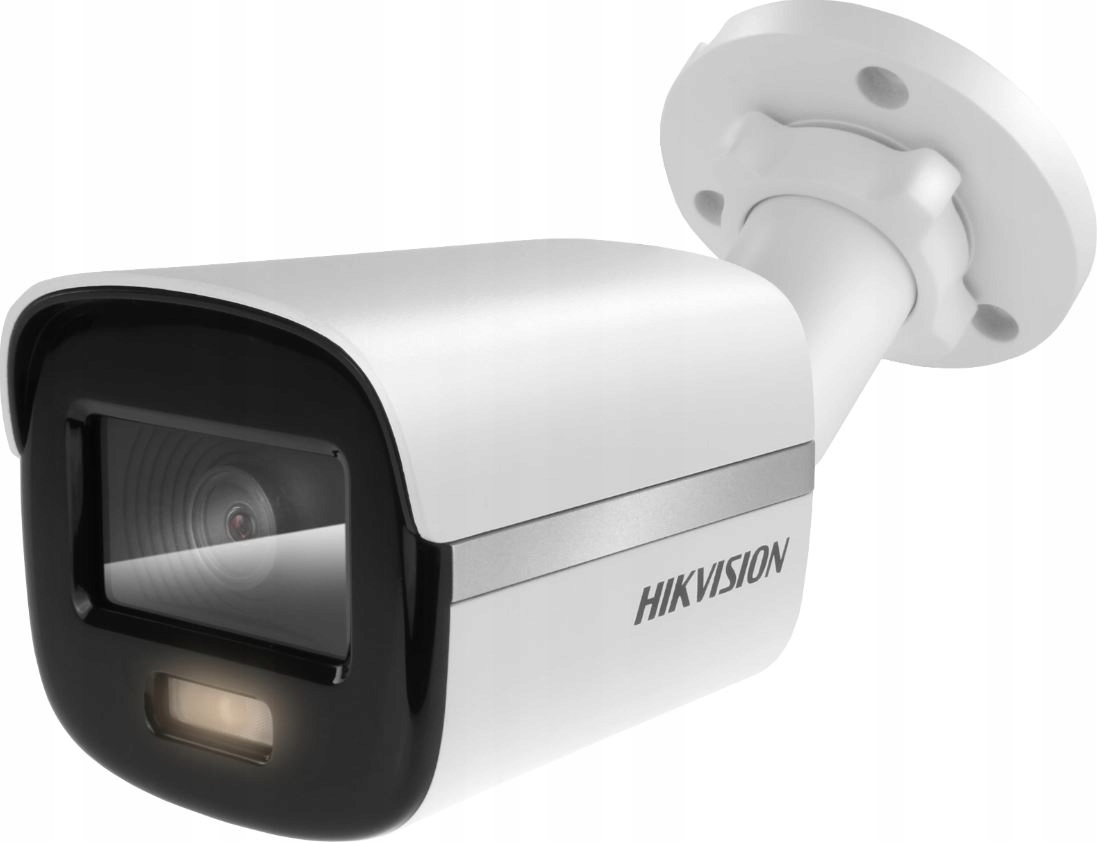

Технические данные камеры Hikvision TVICAM-B2M-CV

• Матрица: 2 МП CMOS
• Разрешение: 1920 x 1080
• Объектив: 2,8 мм/F1,0
• Режим работы: 4 дюйма 1(AHD/TVI/CVI/CVBS)
• Чувствительность: Цвет:0,001 люкс @ (F1,0, АРУ ВКЛ.)
• Функции изображение: DWDR, 3D-DNR, BLC, HLC
• Угол обзора: 98°
• Диапазон белого света: 20 м
• Цветное изображение 24/7
• День/Ночь: Авто/Расписание
• Уровень защиты:IP67
• Рабочая температура: от -40°C до 60°C
• Источник питания: > 12 В
• Потребляемая мощность: 2,4 Вт
• Размеры: 161,1 мм × 70 мм × 70 мм
• Вес: 395 г

Технические данные жесткого диска WD10PURZ Uniview HDD емкостью 1 ТБ

• Модель: WD10PURZ
• Емкость: 1 ТБ li>
• Формат ширины: 3,5 дюйма
• Максимальная скорость интерфейса диска: Буфер для хоста: 6 Гбит/с
• Между хостом и диском (непрерывная передача): 110 МБ/с.
• Объем кэша: 64 МБ
• Скорость вращения: 5400 об/мин.
• Ударопрочность (работа/холостой ход): 30/350 гс.
• Громкость во время работы. /поиск: 21/22 дБА
• Потребляемая мощность (в рабочем режиме/в режиме ожидания): 3,3/0,4 Вт
• Рабочая температура: от 0 до 60 градусов.
• Предполагаемое использование: Дома/SOHO/SMB.
• Поддерживаемые карманы: 1–8. карманы
• Тип корпуса: отдельно стоящий
• Количество камер: от 1 до 64
• Интерфейс: SATA
• Аппаратные характеристики: AllFrame 4K, технология IntelliSeek

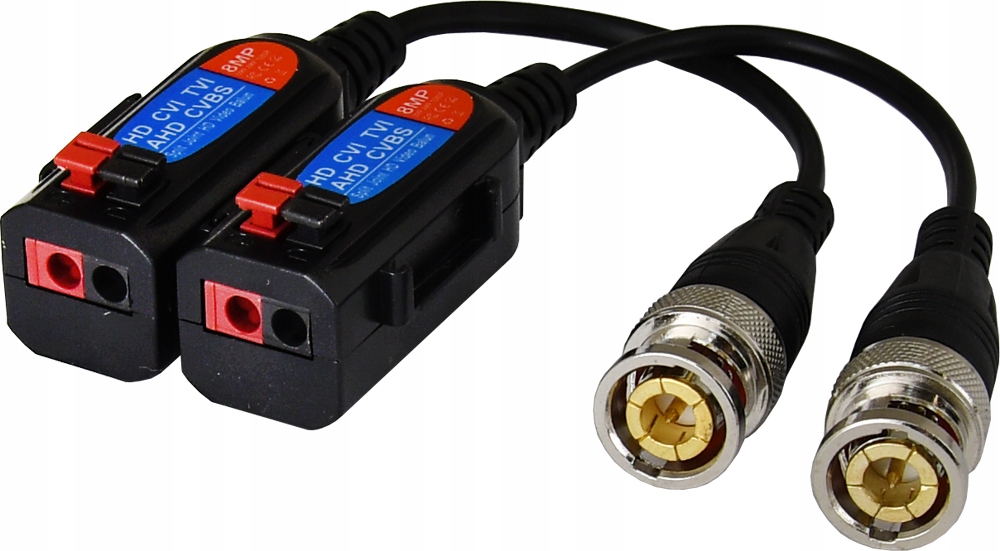

Технические данные передатчика Pulsar P-TR1HD3

• Назначение: Для передачи видеосигнала по витой паре (согласование импеданса)
• Видеосигнал: 1,0 В (размах), 75 Ом.
• Поддержка камер до: 8 Мп.
• Диапазон передача сигнала: UTP, Cat 5e

  ✔️ 450 м — HD-CVI и CVBS

  ✔️ 320 м — AHD

  ✔️ 230 м — HD-TVI

• Коаксиальное сопротивление/тип разъема: 75 Ом/вилка BNC
• Несимметричное сопротивление разъема/тип разъема: 100 Ом/самозажим
• Затухание: - 0,5 дБ/5 МГц
• Затухание: - 0,5 дБ/5 МГц
• li >
• Входное напряжение: 12÷15 В постоянного тока.
• Размеры: 15 x 15 x 47. [+/-2 мм]
• Длина кабеля: 180 мм
• Вес: 0,075 кг
• Рабочая температура: -20°C ÷ 55°C
• Входной разъем:

  ✔️ Питание: JACK 5.5/2.1 штекер

  ✔️ Данные: штекер BNC (на кабеле длиной 100 мм)

• Выходной разъем:

  ✔️ Источник питания: JACK 5.5/ 2.1 гнездо

  ✔️ Данные: штекер BNC (на кабеле 100мм)

• Примечания:

  ✔️ В комплект входят два передатчика

  ✔️ Возможность подключения передатчиков (соединение Quick Click)

Диапазон передачи

Технические данные модуля предохранителей AWZ594 Pulsar

• Питание: 10–30 В постоянного тока
• Выходная мощность: 5 x 1 А / Uaux = Uin
• Предохранитель: 5 x 1 А (PTC)
• Размеры: 150 x 94 x 42 [+/-2 мм]
• Защиты: SCP, OLP, перенапряжение
• Сигнализация: Светодиодная оптическая сигнализация li>
• Входы/выходы:

  2/5–2 мм²/2 мм²

  Вход питания: винтовой разъем или розетка постоянного тока 5,5/2,1 p>

  распределительная планка

Технические данные импульсного источника питания 12 В постоянного тока, 7 А PSD12030 Pulsar

• Источник питания: 90 ÷ 264 В переменного тока, 50 ÷ 60 Гц
• Потребляемый ток: 0,31 А при 230 В переменного тока, макс.
• Источник питания: 36 Вт макс.
• КПД: 85%
• Выходное напряжение: 12 В постоянного тока
• Ток выход tAMB<30°C: 3 А
• Выходной ток tAMB=40°C: 2 А
• Пульсации напряжения: 100 мВ размах макс.
• Защита от короткого замыкания SCP: электронная, автоматический возврат
• Защита от перегрузки OLP: 105–150 % мощности питание, автоматический возврат
• Условия эксплуатации: температура -10°С ÷ 40°С, относительная влажность 20%...90%, без конденсации
• Размеры (ДхШхВ): 107 x 48 (100) x 33 [мм]
• Вес нетто/брутто: 0,25 кг / 0,28 кг
• Класс защитыi: PN-EN 60950-1:2007 II (вторая)
• Длина кабеля постоянного тока: 1,45 м + гнездовая вилка DC5,5/2,1
• Длина кабеля переменного тока: 1,15 м + вилка электропитания
• Температура хранения: -20°C...+60°C

Технические данные кабеля витая пара длиной 100 м КИУ5ПВК305Y Алантек

• Категория: 5e
• Класс: D ( стандарт 100 МГц) с расширенными характеристиками до 250 МГц/1 Гбит/с
• Сечение AWG: 4x2x24 AWG
• Проводники: однопроволочная медь диаметром 0,51 мм (24AWG).
• Изоляция: полиэтилен
• Пожарная классификация CPR (Еврокласс): Eca
• Центр: 4 пары витой
• Экран: нет
• Покрытие: поливинил с повышенным кислородным индексом (FRPVC)
• PoE: 802.3 af
• Цвет: желтый
• Сопротивление шлейфа постоянного тока: ≤ 95 Ом /км
• Переменное сопротивление: ≤ 2%
• Сопротивление изоляции (500 В): ≥ 5000 МОм *км
• Емкостное пассивное сопротивление при 800Гц: номинал. 48 нФ/км
• Переменное емкостное пассивное сопротивление: ≤ 1500 пФ/км
• Характерное кажущееся сопротивление (1 -1000 МГц): (100 ± 15) Ом.
• Номинальная скорость распространения (NVP): 69 %
• Задержка распространения: Номинал ≤ 535 нс/100 м
• Угол задержки: Номинал ≤ 20 нс/100 м
• Тестер установки постоянного тока, 1 мин. (сердечник): 1000 В
• Радиус изгиба: 4 x внешний ø
• Макс. тяговое усилие: 80 Н
• Диапазон температур при использовании: от -30°C до +50°C
• Диапазон температур . при монтаже: от 0°С до +50°С.
• Длина: 100 м.
• Наружный диаметр: 4,8 мм

Код производителя: XVR5104HS-4KL-I3-4x2MPXHIKVISION-A-T-B-SET27
