ПИР-ДАТЧИК ДВИЖЕНИЯ ДЛЯ КОРОБКИ - 2-ПРОВОДНОЙ ПЕРЕКЛЮЧАТЕЛЬ СКРЫТОГО МОНТАЖА

МОДЕЛЬ: ORNO OR-CR-261

• РАБОТАЕТ СО СВЕТОДИОДНЫМ ОСВЕЩЕНИЕМ

• РАБОТАЕТ ПРИ 2-ПРОВОДНОЙ УСТАНОВКЕ

• БОЛЬШАЯ ДАЛЬНОСТЬ ОБНАРУЖЕНИЯ И УГОЛ ОБНАРУЖЕНИЯ ДАТЧИКА ДВИЖЕНИЯ - 9 МЕТРОВ, 160°

• ПОСТОЯННАЯ РЕГУЛИРОВКА ВРЕМЕНИ СВЕТА И ИНТЕНСИВНОСТИ СВЕТА
< /ul>
• УСТАНОВКА В СТАНДАРТНУЮ КОРОБКУ Ø60 мм

ХАРАКТЕРИСТИКИ

Датчик используется для автоматического управления освещением или другими электрическими устройствамипри экономии электроэнергии.

Работает в 2-проводной установке. Приемник (освещение) включается с помощью PIR-датчика движения, работающего в инфракрасном диапазоне. Позволяет включать освещение при движении теплоизлучающего объекта.

Встроенный внешний датчик освещенности позволяет включать функцию детектора при дневном свете.

Встроенный внешний датчик освещенности позволяет включать функцию детектора при дневном свете.

Встроенный внешний датчик освещенности p>

Прибор работает со светодиодным освещением.

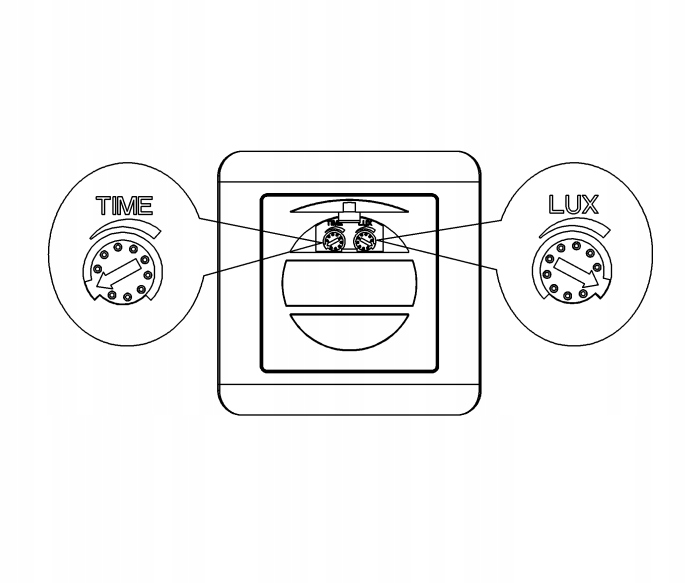

Датчик может быть установлен в монтажной коробке Ø60 мм. Имеет потенциометры для регулировки : время освещения и чувствительность к интенсивности света.

Ручка «LUX» может использоваться для регулировки интенсивности света, при которой активируется датчик. Прибор может работать днем и ночью - после установки ручки в положение MAX. Датчик будет работать при интенсивности окружающего освещения ниже 3 люкс после выбора Положение MIN .

Время задержки отключения накапливается непрерывно. Когда датчик обнаруживает второй сигнал пробуждения после первого, он пересчитывает время выключения, добавляя его ко времени задержки, прошедшему после первого пробуждения.

Регулировка время задержки выключения TIME. Минимальное время задержки составляет 10 с ± 3 с, максимальное — 7 мин. ± 2 минуты

• LUX — регулировка интенсивности света: Эта настройка определяет интенсивность света, при которой устройство перестаёт обнаруживать движение и остаётся в режиме ожидания. Это предотвращает случайное включение освещения в течение дня. Время освещения задается ручкой «ЛЮКС», которую следует повернуть по часовой стрелке до упора и дождаться наступления сумерек. Когда начнет темнеть, установите время освещения, поворачивая ручку «LUX» до тех пор, пока свет не включится.

Диапазон регулировки интенсивности света LUX: <3 -2000 люкс

• ВРЕМЯ – регулировка времени освещения:Ручка позволяет определить время, в течение которого прибор будет работать после активации датчика. Время освещения отсчитывается с момента обнаружения движения до момента его выключения.

Диапазон регулировки ВРЕМЕНИ: мин: 10 сек. ± 3 сек; макс: 7 мин. ± 2 мин

ЗОНА ОБНАРУЖЕНИЯ ДВИЖЕНИЯ

• Высота установки: 1–1,8 м

• Дальность обнаружения движения: максимум 9 м

ФУНКЦИИ

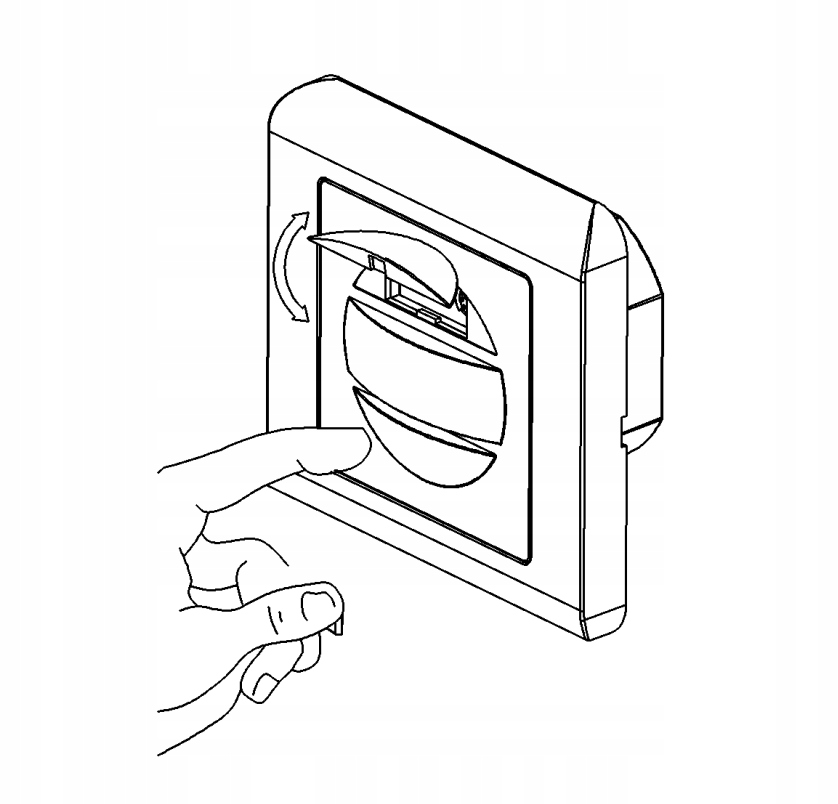

Сенсорный переключатель PIR/OFF/ON (3 режима)

При подключении устройства к источнику питания оно переключается в режим Режим датчика PIR (пассивный инфракрасный датчик).

1. Сенсорный режим → ВЫКЛ.

Когда лампа находится в сенсорном режиме, нажмите переключатель 1 раз. Лампа быстро погаснет и датчик тоже перестанет работать. Нажмите переключатель еще раз, чтобы вернуться в режим PIR.

2. Режим датчика → Оставаться включенным

Нажмите переключатель и отпустите его более чем через 3 секунды. Датчик при этом будет поддерживать лампу в постоянно включенном режиме, т.е. она будет работать как обычная лампа.

3. ВЫКЛ/Остаться включенным → Режим датчика

Когда лампа ВЫКЛ или ВКЛ, нажмите переключатель 1 раз. Лампа включится, выключится и снова включится, а затем вернется в режим датчика.

4. ВЫКЛ → Оставаться включенным

Нажмите переключатель и отпустите его более чем через 3 секунды. Датчик при этом будет поддерживать лампу в постоянно включенном режиме, т.е. она будет работать как обычная лампа.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Тип датчика: инфракрасный
• Угол обзора: 160 градусов
• Дальность обнаружения: 9 м.
• Напряжение питания: 230 В~, 50 Гц.
• Макс. нагрузка: 300 Вт (лампы накаливания), 150 Вт (светодиодное освещение)
• Степень защиты IP: IP20
• Цвет: белый
• Регулировка интенсивности света LUX: да
• Диапазон регулировки интенсивности света LUX: <3-2000 люкс b> li>
• Регулировка времени освещения TIME: да
• Диапазон регулировки TIME: мин: 10 сек. ± 3 сек; макс: 7 мин. ± 2 мин.
• Монтаж: заподлицо
• Размеры датчика (ширина/высота/глубина [мм]): 86 / 86 / 26
• Размеры монтажного отверстия ([мм]): Ø60

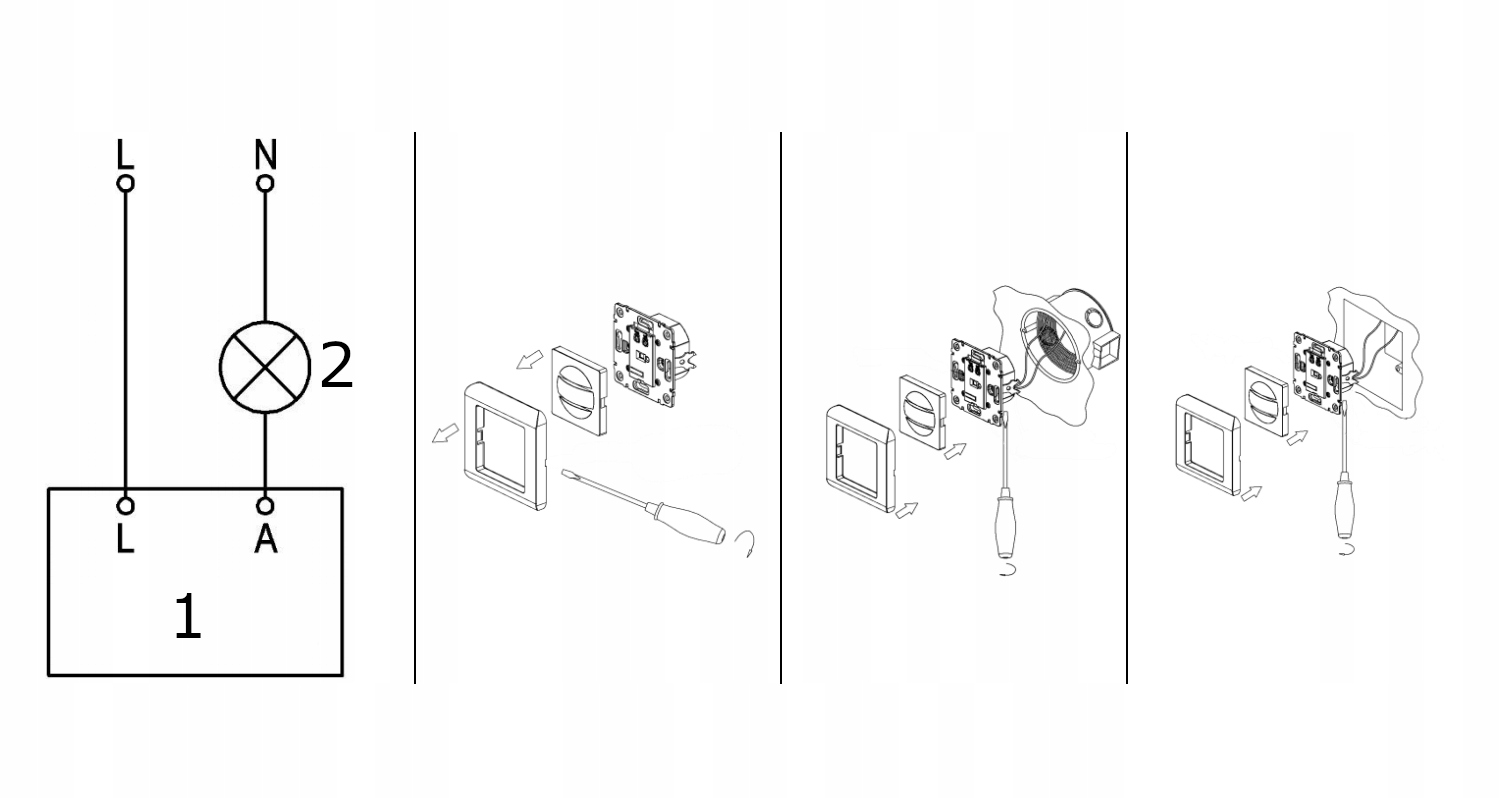

УСТАНОВКА

1 – ДАТЧИК

2 – НАГРУЗКА

ШАГ 1: Выключите власть. Проверьте отсутствие напряжения на силовых кабелях с помощью соответствующего устройства.

ШАГ 2: Ослабьте винтовые клеммы датчика.

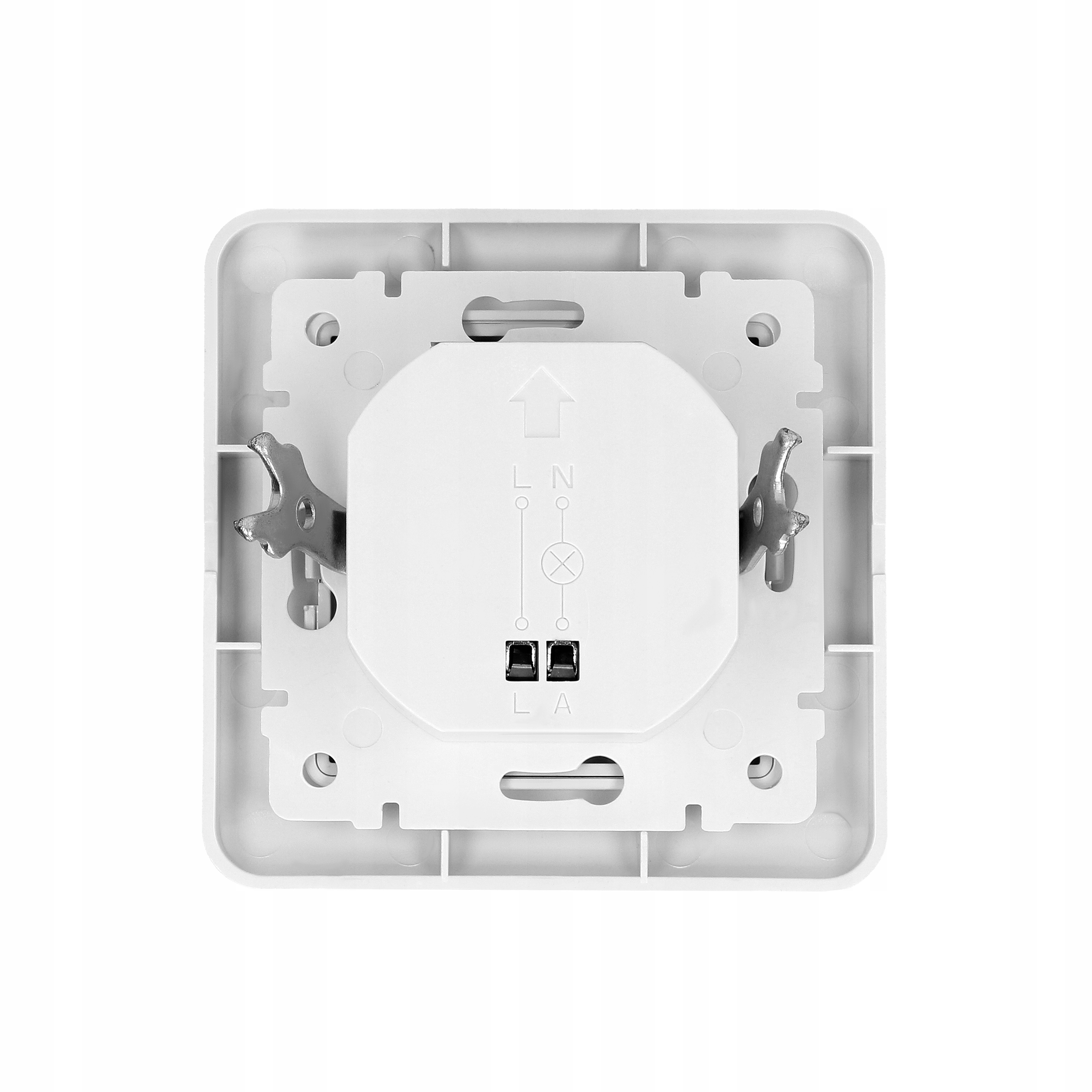

ШАГ 3: Подключите кабели питания к соответствующим клеммам и закрутите их. Отсоедините нижнюю часть датчика и прикрепите ее к распределительной коробке.

ШАГ 4: Если датчик необходимо установить в квадратную распределительную коробку, вверните установочный винт в монтажное отверстие датчика и привинтите его к монтажному отверстию в коробке. Если датчик необходимо установить в круглую распределительную коробку, действуйте так же, как и в случае с квадратной распределительной коробкой – расположите датчик под соответствующим углом.

ШАГ 5: Поверните от питания.

В КОМПЛЕКТЕ

• Датчик движения ORNO OR-CR-261 - 1 шт.
• Оригинальная упаковка
• Руководство пользователя на польском языке
• Гарантийный талон
