Профессиональный универсальный микроволновый помощник определения слепых зон - Steelmate Blis SBS-1

Датчики слепых зон Steelmate

Слепая зона — это область в зеркалах, где вы не можете видеть приближающийся к вам автомобиль. Если вы хотите перестроиться, а в вашей слепой зоне находится машина, может произойти авария.

Поэтому используются датчики слепых зон. Короче говоря, если машина позади вас окажется в слепой зоне и вы включите поворотник, вы получите визуальную и звуковую информацию, которая предупредит вас об этом движении.

Микроволновые датчики слепых зон

Преимущества микроволновых датчиков перед ультразвуковыми включают в себя: таким образом, что не требуется сверление бампера. Они работают, создавая микроволновое поле позади автомобиля. Любой движущийся автомобиль в слепой зоне, попадающий в зону действия радара, дает обратную связь. Если автомобиль находится только в слепой зоне, в индикаторах, расположенных слева и справа от водителя, загораются светодиоды. Если вы используете указатель поворота, вы также получаете предупреждающий сигнал.

Как работает датчик слепых зон

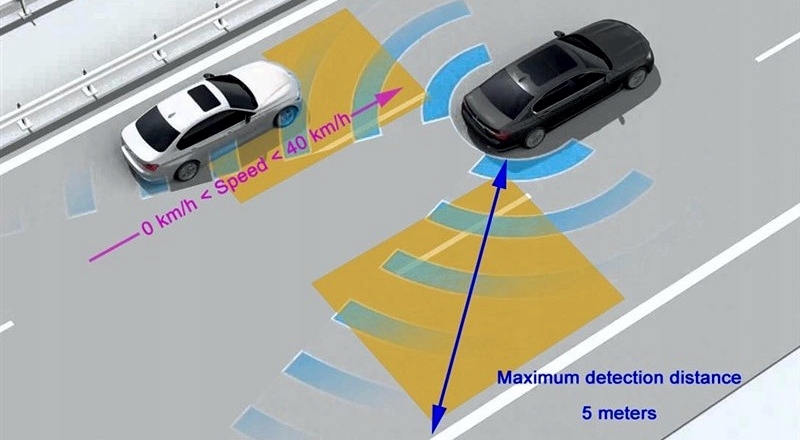

Помимо вышеописанного принципа работы и при правильно установленных датчиках слепых зон система будет работать:

• если относительная скорость между автомобилями менее 40 км/ч.
• если расстояние между автомобилями менее 5 метров.
• при включенной аварийной световой сигнализации загорятся левый и правый светодиоды. включить предупреждение о приближении автомобиля в контролируемой зоне
• li>
• при движении задним ходом (постановке автомобиля задним ходом) система будет отключена

Как установить датчики слепых зон

Установку датчиков слепых зон можно разделить на две части: механический и электрический монтаж. Механическая установка включает в себя снятие бампера, правильное расположение головок датчиков и прокладку кабелей. По понятным причинам оставляем в стороне снятие бампера автомобиля и прокладку кабелей. Здесь мы займемся правильным размещением датчиков. Порядок действий следующий:

• из коробки, в которой вы получили датчики слепых зон, изготовьте калибровочное устройство согласно инструкции (согните соответствующие детали)
• поместите этим картонным инструментом по инструкции (параллельно корпусу гипотенуза получившегося треугольника должна образовывать с бампером прямой угол и это будет первая точка, которую нужно отметить на бампере)

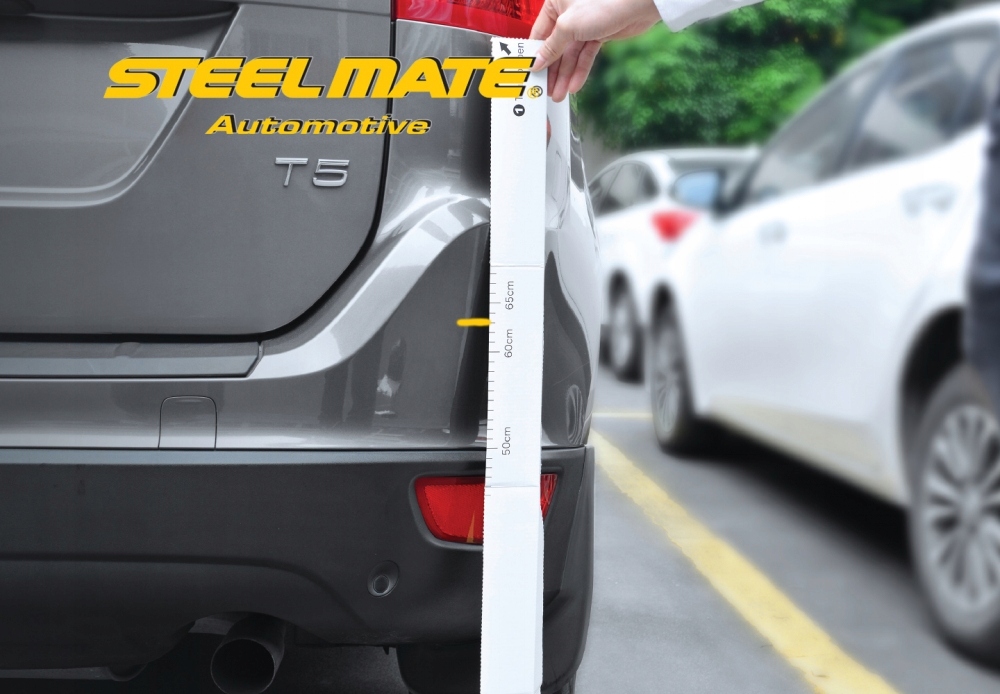

• будем используйте тот же картонный прибор для определения высоты установки (рекомендуемая высота установки 45 - 65 см над поверхностью)
• полученный участок должен располагаться как можно более ровно на бампере и перпендикулярно земле
>
• только после правильно выполненной процедуры следует снимать бампер
• после очистки внутренней поверхности бампера используйте карту-локатор датчика и магнит, чтобы правильно отметить место, куда следует приклеить головку на внутри бампера

Ниже приведена ссылка для копирования, показывающая видео YouTube с инструкциями по установке датчика слепых зон:

https://www.youtube.com/watch?v=wwbnBAJClxs&t=2s

Электрический монтаж системы контроля слепых зон

Несколько отмеченных и описанных проводов необходимо соединить электрически. Сзади автомобиля подключаете плюс от лампы заднего хода (красный провод), поворотники (левый - синий, правый - коричневый), габаритный свет. (зеленый), GND (черный — земля). Спереди желательно от предохранителей подключить розовый провод (АСС) к напряжению, которое появляется при включении зажигания.

Технические данные

• источник питания 12/24 В
• частота: 77 ~81 ГГц
• герметичность: IP 67
• максимальная дальность обнаружения: 5 м
• Точность обнаружения: +/- 5 см
• Высота установки: около 55 см (+/- 10 см)
• относительная скорость транспортных средств: 5–40 км/ч
• зуммер: 80 дБ
• зуммер можно отключить (нажать круглую кнопку отверстие на светодиодном индикаторе, вы услышите одиночный звуковой сигнал -> звук включится, двойной звуковой сигнал -> звук выключится)
• дисплей имеет два режима яркости: стандартный дневной режим (высокий яркость), ночной режим (при подключении и включении габаритных огней)
• рабочая температура: от -40 до 85 градусов Цельсия
• потребление тока : менее 300 мА

Сбор

• блок управления
• головки датчиков x 2
• Светодиодные дисплеи x 2(слева и справа)
• основная проводка жгут проводов
• Кабели светодиодного дисплея
• Магнит на бампере x 2
• Руководство на английском языке
• коробка представляет собой инструмент для разметки места крепления
• коробка имеет встроенный контурный узор
• элементы сборки
