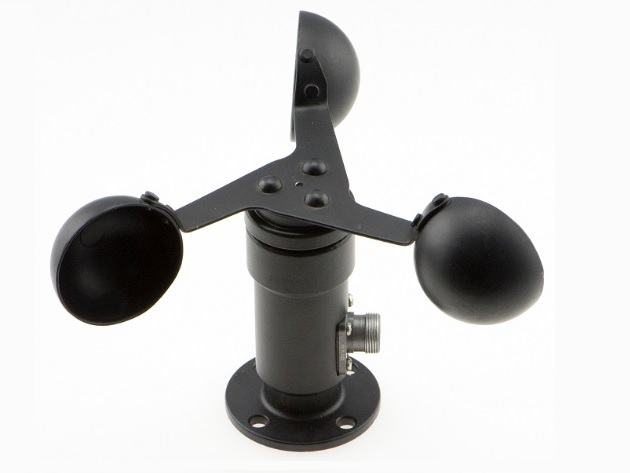

ДАТЧИК ВІТРУ - МЕТАЛ ПРОМИСЛОВИЙ 0-5В
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Заказывая «ДАТЧИК ВІТРУ - МЕТАЛ ПРОМИСЛОВИЙ 0-5В» данный товар из каталога «Остальные», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Датчик силы ветра.
Промышленный, достойный датчик, используемый в промышленной и домашней автоматизации (например, для управления закрытием рулонных жалюзи).
Датчик прочно изготовлен из металла, не является пластиковой игрушкой.
Имеет выходное напряжение 0,0–5,0 В >
Датчик измеряет силу ветра в диапазоне до 32,4 м/2 (приблизительно 116 км в час).
.
Имеет выходное напряжение (чем сильнее ветер, тем выше напряжение на выходе), поэтому его можно подключить не только к промышленным контроллерам, но и к Arduino или даже к обычному вольтметру.
Технические данные:
- питание датчика от 7 до 24 В постоянного тока, максимальная выходная нагрузка 1 мА
- выходное напряжение от 0,0 В (без ветра) ) до 5,0В (ветер 32,4 м/с)
- точность измерения примерно +- 0,3 ~ 0,4 м/с
- минимальная скорость ветра для измерения 0,8 м/с
- рабочая температура от -40 до +80 °C
- допустимая влажность не более 90%
- имеет 3-жильный кабель длиной около 2,5 метров
Датчик имеет 3-жильный кабель, который можно удлинить.
.
Подключение простое:
- желтый — это земля, т. е. минус источника питания постоянного тока.
- коричневый — плюс источника питания постоянного тока (макс. 24 В).
— синий — выходное напряжение.
.
Поэтому чем сильнее ветер, тем выше напряжение между синим (OUT) и желтым (земля).
Время срабатывания датчика составляет около секунды.
Выходное напряжение OUT можно легко преобразовать в энергию ветра по формуле:
.
Скорость ветра = ( OUT / 5 ) * 32,4В
Итак, если мы получим напряжение, например, 5,0В, то (5/5)*32,4, т.е. имеем скорость ветра 32,4 м/с (или, если хотите, умножив * 3,6 мы получим 116 км/ч).
.
Аналогично, если напряжение 1,0В, то (1/5)*32,4, т.е. ветер 6,48 м/с (23,33 км /h)
и т.д..
.
Сам расчет можно легко выполнить в программируемом контроллере Arduino или в самом простом варианте просто масштабировать аналоговый вольтметр 5,0 В и т. д.
Приблизительные размеры:
- общая высота 12,5 см
- диаметр ротора около 20 см
- диаметр крепления к основанию 58 мм
- 3 отверстия FI диаметром 7 мм в основании
.
Датчик совершенно новый.
.
Дополнительное фото ниже.
