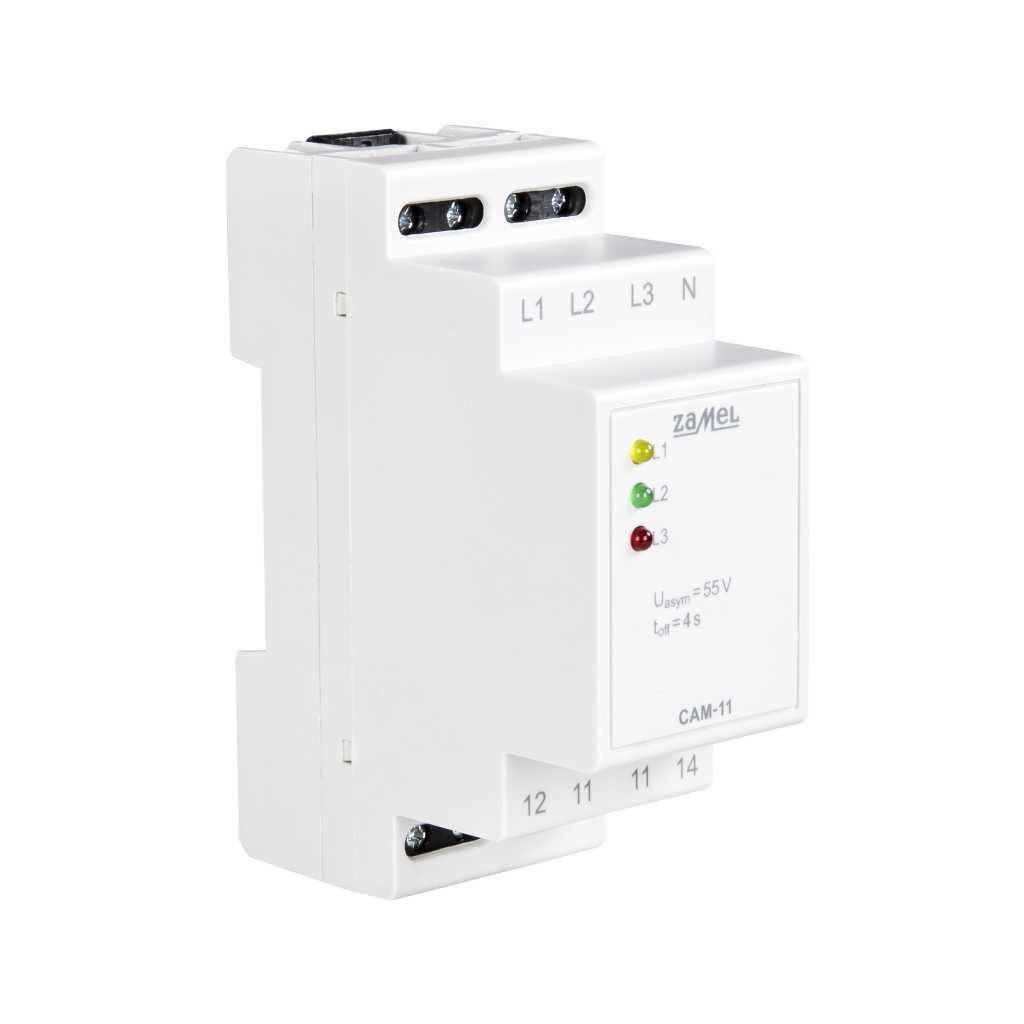

Датчик исчезновения фазы и фазовая асимметрия Cam-11

Cam-11 Датчик асимметрии напряжения используется для защиты устройств, включенных в систему из трехфазной сети (например, двигателей) от повреждения, в случае исчезновения фазового напряжения или асимметрии фазового напряжения. Значение порога асимметрии устанавливается на 55 В. Устройство питается из любой фазы, что означает, что наличие напряжения на одной фазе достаточно, чтобы сделать его полностью функциональным. Задержка задержки исключения и гистерезиса напряжения вызывает, что датчик устойчив к краткосрочным колебаниям напряжения.

• Оцененное напряжение питания: 230 /400 В переменного тока 50/60 Гц
• потребление тока: 11 мА
• Оптическая передача сигналов отдельных фаз: 3x светодиоды
• Напряжение асимметрии: 170 -200V
• Интеллектуальный порог обнаружения асимметрии напряжения: 55V
• Гистерезис напряжения: 10 В
• задержка вложения T1: 2s
• задержка вложения T2: 4s
• реле контакты: no/nc 16a/250v ac1 4000va
• Количество зажимов соединения: 8
• поперечное сечение подключаемого кабеля: 0,2-2,5 мм²
• Диапазон рабочей температуры: от -20 ° C до 60 ° C
• Степень защиты: ip20
• категория строки: ii
• Размеры: 90x35x65mm
• Установка: Din Rail

Особенности:

• Цифровое измерение напряжения истинного среднего уровня обеспечивает точность измерения даже в случае деформированного пробега (что важно в тесном присутствии инверторов)
• Задержка отключения и гистерезиса напряжения устраняет частые переключения
• Двойной корпус, установка на железнодорожной железе TH 35 (DIN)
• Защита от исчезновения фазы
• Устойчивость к краткосрочным падениям напряжения
• Защита от асимметрии напряжения
• Выход реле - один переключатель с максимальной нагрузкой 16 A
