Датчики адаптер для контроллер освещения лестницы
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 3
Оплачивая «Датчики адаптер для контроллер освещения лестницы», вы можете быть уверены, что данный товар из каталога «Исполнительные элементы» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Предметом данного предложения являются два светоотражающих датчика + адаптер, позволяющий подключать их к популярным лестничным контроллерам S-H1 или S-H2.
.
b>ДАННЫЙ НАБОР ПРОДАЕТСЯ НАБОРОМ
.
ОЧЕНЬ ПРОСТО ПОДКЛЮЧЕНИЕ
Адаптер позволяет легко подключать датчики типа E18-D80NK к популярным лестничным контроллерам. Датчик E18-D80NK представляет собой простой фотоэлектрический отражательный датчик. Питание датчика 5 В постоянного тока. Датчик имеет выход с открытым коллектором, поэтому при обнаружении объекта выход включается - появляется земля.
.
При нахождении объекта в поле зрения (в в данном случае это проходящий человек). , светодиод датчика включается и на выходе отображается низкое состояние (земля).
.
Описание кабелей датчиков:
- коричневый - питание +5В
- синий - масса, т.е. - 5В
- черный - для выход заземления (открытый коллектор)
.
Технические данные датчика:
- Напряжение питания: 5 В постоянного тока
- Тип света: модулированный инфракрасный
- Максимальный потребляемый ток (без нагрузки): 10 мА
- Максимальная выходная нагрузка: 100 мА (достаточно для прямого подключения реле)
- Максимальный диапазон: 3–80 см (регулируется с задней стороны датчика)
- Время отклика: <2 мс
- Длина кабеля: ~200 мм
- Диаметр: 18 мм
- Длина: 71 мм
- Обнаруживает непрозрачные и прозрачные объекты
Датчик на задней панели имеет винт, который регулирует максимальное расстояние, на котором он обнаруживает объекты. Поворот его по часовой стрелке увеличивает расстояние обнаружения.
.
Адаптер позволяет легко подключить два таких датчика к одному лестничному контроллеру, например S-H1.
.
Адаптер выполняет несколько функций:
- понижает и стабилизирует напряжение от 12В до 5В для датчиков
- имеет 2 встроенных разделительных реле
— имеет возможность минимизировать быстрое переключение сенсора, когда объект находится на пределе дальности обнаружения
.
Помните, что отражающий датчик посылает луч света (обычно инфракрасный), и когда он отражается от препятствия и возвращается к датчику, это состояние сигнализируется как сигнал земли. Если объект находится на границе диапазона, датчик может включать и выключать выход много раз в секунду (при этом мы наблюдаем быстрое мигание светодиода на задней стороне датчика), что может привести к стуку реле и его выходу из строя. привести к неправильной работе лестничного контроллера. Для этого в адаптере предусмотрена небольшая временная задержка, примерно 0,5 секунды, что существенно снижает этот эффект.
Установка датчиков Е18-Д80НК.
.
Как и большинство фотоэлектрических датчиков, Е18-Д80НК не следует устанавливать вблизи источников тепла. Он не должен подвергаться воздействию яркого солнечного света, сильного искусственного освещения или близости к люминесцентным лампам. Датчик можно установить как в отверстие (диаметром 18 мм) в здании, например, в гипсокартоне или пенополистироле, так и в стене, например, закрепив его в торцевой крышке глубокой электрошкафа. Адаптер монтируется рядом с лестничным контроллером. Соединения между датчиком, адаптером и лестничным контроллером должны выполняться кабелем сечением не менее 0,5 мм2 и быть как можно короче. Лучше всего прокладывать эти кабели отдельно от других кабелей, чтобы избежать возможных помех.
.

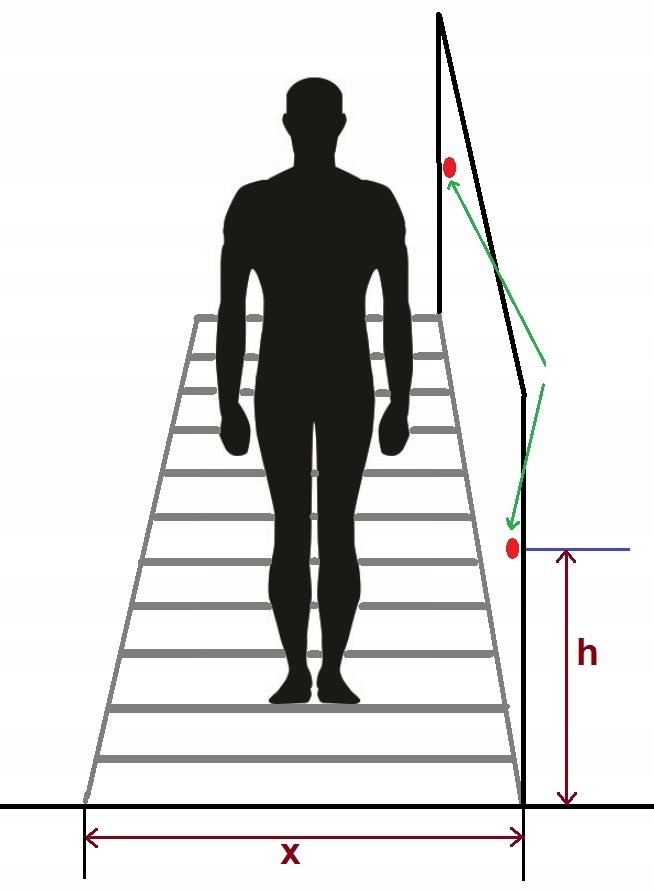

Ниже приведен пример, где расположение датчиков показано зелеными стрелками.
.
В целом датчики Е18-Д80НК имеют дальность действия по заявлению производителя до 70-80 см, реально примерно до 50 см, что достаточно для типовой лестницы 100-120. см шириной. Считая, что ширина лестницы 110 см (размер Датчики лучше всего устанавливать на высоте (размер h на рисунке ниже) от талии до плеч людей, пользующихся лестницей, поскольку на этой высоте ширина человека самая большая и на этой высоте датчик не будет подвергаться стимуляции. мелкими домашними животными. Разумеется, после установки датчика необходимо настроить чувствительность, слишком низкая чувствительность значительно уменьшит дальность обнаружения объекта, а слишком высокая чувствительность вызывает риск ложных срабатываний. Поэтому его следует настраивать экспериментальным путем.
.
Обратите внимание, что в вышеуказанное предложение входят 2 светоотражающих датчика и адаптер. Остальную систему, то есть лестничный контроллер, блок питания 12В, светодиодные ленты, необходимо приобретать самостоятельно.
Подключение адаптера.
.
Адаптер имеет вверху 5-контактный разъем, к которому мы подключаем питание 12В адаптера и выход от адаптера к лестничному контроллеру, а именно это отдельные контакты верхнего разъема слева:
1/минус 12 В источника питания (земля)
2/ плюс источник питания 12 В
3/выход встроенного реле верхнего датчика, подключенного к выводу WG лестничного контроллера S-H1
4/ общий контакт верхнего и нижнего реле, который подключаем к пину между WG и WD контроллера S-H1
5/ выход нижнего реле датчика, подключенного к контакту WD лестничного контроллера S-H1
.
Адаптер также имеет 4-контактный разъем внизу, отдельные контакты разъема слева:
1/выход минус 5 В (земля) для питания обоих датчиков E18-D80NK (с маркировкой «OUT»)
2/выход плюс 5 В для питания обоих датчиков E18-D80NK (с маркировкой «5 В»)
3/ вход от датчика E18-D80NK наверху лестницы (с надписью «IN1»)
4/ вход от датчика E18-D80NK внизу лестницы (с надписью «IN2»)
Ниже представлена схема подключения двух датчиков Е18-Д80НК к адаптеру и контроллеру S-H1.
.
Как видите, 2 датчика Е18-Д80НК к адаптеру подключаются снизу и сверху источник питания постоянного тока 12В. На схеме также показано подключение сигналов (всего 3 провода) к входам WG и WD лестничного контроллера S-H1.
.
Разумеется, его питание тоже должно быть подключено к лестничному контроллеру и остальным сигналам согласно инструкции S-H1.
Обратите внимание, что в вышеуказанное предложение входят 2 отражающих датчика и адаптер. Остальную систему, то есть лестничный контроллер, блок питания 12В, светодиодные ленты, необходимо приобретать самостоятельно.
.
.
Адаптер крепится на DIN-рейку, ширина модуля 3,5 см.
Кроме того, датчики БЕСПЛАТНО поставляются с крышками из нержавеющей стали.Крышка размером 75x75 мм изготовлена из листового металла толщиной 1 мм. Как видно на фото, он имеет отверстие для отражающего датчика и по бокам два отверстия для крепления к стене с типовым шагом 60 мм.
.
Маска позволяет быстро установить датчик в глубокий короб FI60 или непосредственно в здании: гипсокартон, дерево и т. д. Конечно, вы можете покрасить маскирующие панели в цвет стены или покрыть их шпоном и т. д.< /п>
Рядом приведен пример сборки датчика с крышкой.
