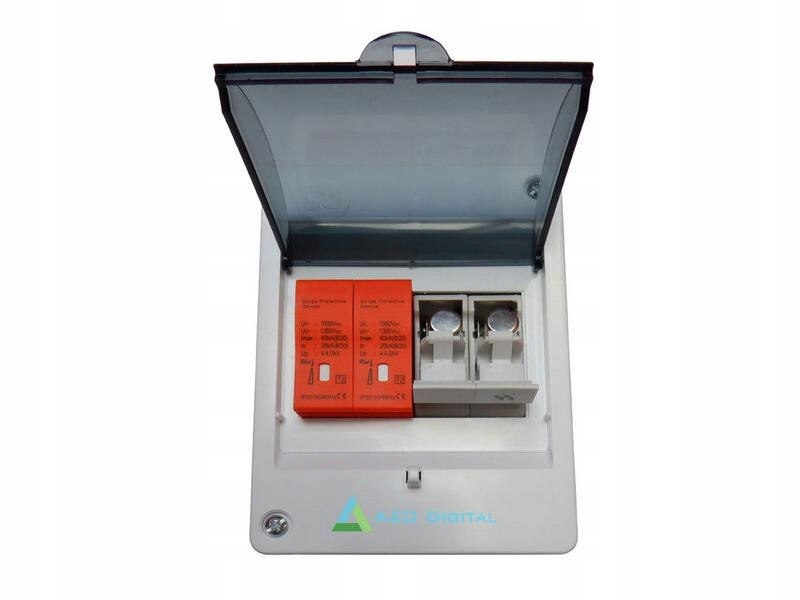

DC/DC захист фотоелектричної установки PVP-10 700V/16A
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 12
Заказывая «DC/DC захист фотоелектричної установки PVP-10 700V/16A» данный товар из каталога «Альтернативные источники энергии» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
(EAN: 5903332566723) Защита DC/DC для фотоэлектрической установки PVP-10 700В/16А
Единица измерения: шт.
СИМВОЛ: 8Y0001A01
- ------------------------------------------------ -- ---------------------------
-------------- -- ------------------------------------------------ -- ------------
Полный комплект защиты фотоэлектрических установок от перегрузок и коротких замыканий в фотоэлектрических и других приложениях постоянного тока, оснащенный оптическим индикатором состояния варисторной вставки, информирующим об износе элемента. Возможность безопасной замены использованной варисторной вставки без отключения устройства.
В комплект входят:
- Цоколь предохранителя постоянного тока для фотогальванических применений LEADER ZTPV- 25B
- LKTD2 -PV1000 ограничитель перенапряжений
- 4-контактный корпус из АБС-пластика с крышкой для поверхностного монтажа
Технические данные
Предохранитель постоянного тока для фотогальванических применений LEADER ZTPV-25B
- номинальная отключающая способность при коротком замыкании Icn с установленной плавкой вставкой 33кА
- номинальный ток до до 32А
- размер вставки предохранителя 10x38 мм
- категория применения DC-20B
- изготовлен в соответствии с IEC/EN 60947-3
- номинальное напряжение 1000 В постоянного тока
- номинальный ток DC-20B 1000 В постоянного тока 32 А
- количество полюсов 2
- категория применения DC-20B
- короткий -размыкающая способность цепи 33кА
- максимальная мощность потерь вставок 4Вт
- размеры 36х83мм
- установка стандарт на рейку TS-35мм
- степень защиты IP20
- рабочая температура -30 +70°C
- размер плавкой вставки 10 X 38 мм
- вес 0,14 кг
Ограничитель перенапряжений LKTD2-PV1000
- изготовлен в соответствии с EN 50539-11
- номинальный ток разряда In 20 кА (8/20 мкс) на модуль
- максимальный ток разряда imax 40 кА (8/20 мкс) )
- максимальное продолжительное рабочее напряжение UCPV 1000 В постоянного тока
- для заземленных и незаземленных фотоэлектрических систем
- сменная вставка
- ограничитель типа PV-T2 (класс II, C, тип 2)
- конструкция вставки MOV (варистор)
- функция термозащиты< /li>
- режим защиты минус к PE, плюс к PE, минус к плюс
- номинальное рабочее напряжение Un 1000 В постоянного тока
- максимальное длительное рабочее напряжение 1300 В постоянного тока
- li>максимальное напряжение холостого хода 1100 В постоянного тока
- номинальный ток разряда In (8/20 мкс) 20 кА
- максимальный ток разряда Imax (8/20 мкс) 40 кА
- >общий ток разряда Itotal (8/20 мкс)40 кА
- уровень защиты по напряжению Up при In< 4кВ
- ток утечки Ipf при Uref DC< 50 мкА
- ток утечки Ipe при Uref AC< 1 мА
- максимальный ток короткого замыкания 1000 А
- количество портов 2
- тип системы НН постоянного тока, заземленная фотоэлектрическая система; Система постоянного тока, незаземленная фотоэлектрическая система
- режим ограничения перегрузки OCM
- ширина 36 мм
- высота 83 мм
- монтаж на стандартной рейке TS-35 мм < /li>
- степень защиты IP40, клеммы IP20
- элеваторная клемма, винт М5
- сечение соединительных клемм 2,5 - 25 мм2
- опрессовка момент зажимных винтов2-3,5 Нм
- внутреннее использование
- класс установки III
- температура окружающей среды -5 +40 StC
- абсолютная высота над уровнем моря
- абсолютная высота над уровнем моря
- li>
- климатическая устойчивость 5 – 95 %
- вес 0,24 кг
Инструкция: https://www.polskieprzetwornice.pl/sklep/instrukcje/Manual- PVP10.pdf
------------------------------------- --- -----------------------
