DDS Функциональный генератор сигналов от 0,01 Гц до 500 кГц Sinus Sinus UL

Функция:

1. [Универсальное тестирование] Функциональный генератор сигналов DDS может тестировать различные формы сигналов, включая синусоидальную, прямоугольную, треугольную, положительную волну, перевернутую пилообразную волну. И т. д. Специально разработан для профессионалов.

2. [Широкий спектр применения] В сочетании с осциллографом этот генератор сигналов подходит для тестирования и отладки электронных схем, тестирования частотных и импульсных характеристик аудиоусилителей.

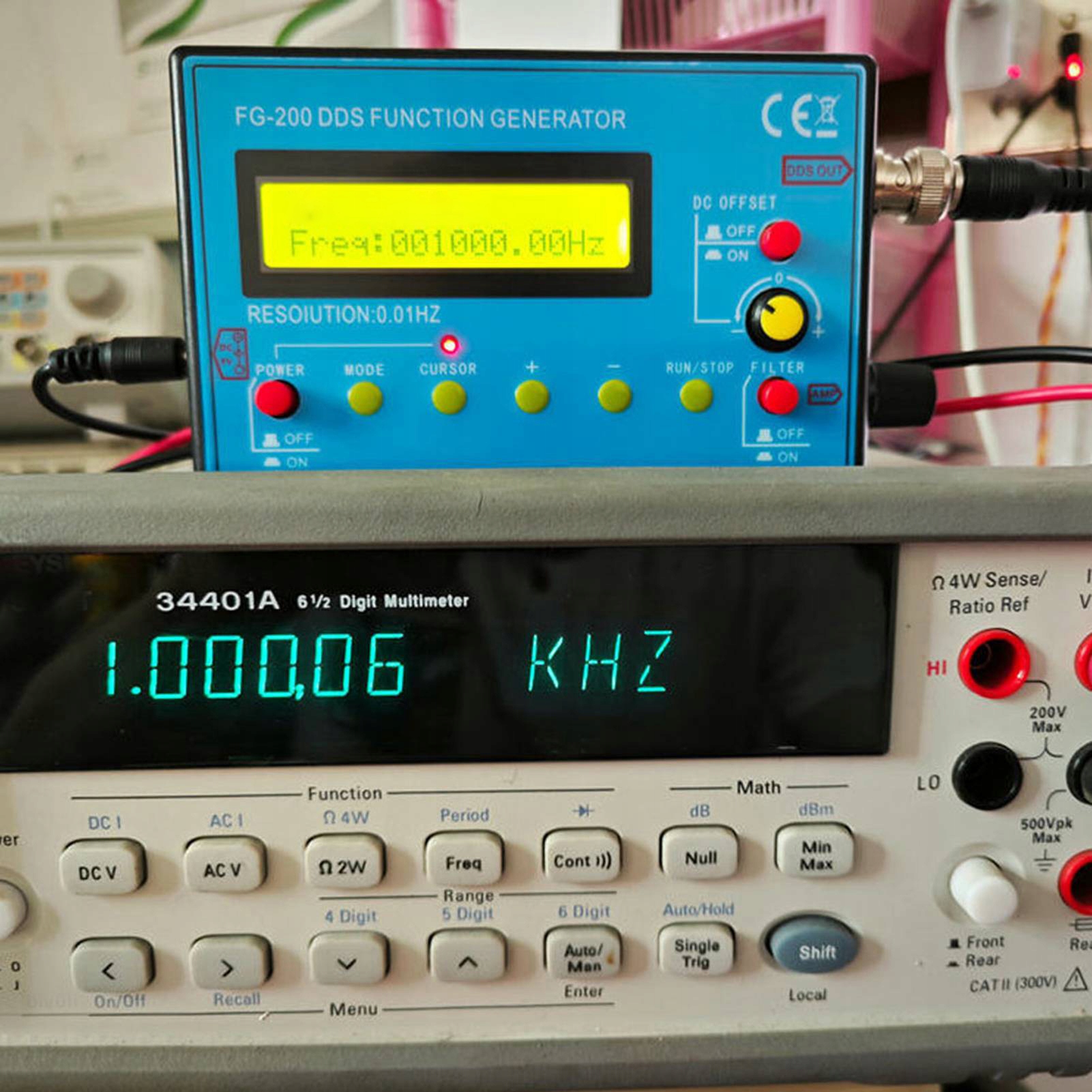

3. [Высокая точность] Модуль источника сигнала обладает высокой точностью и стабильностью частоты, также подходит для калибровки временного коэффициента осциллографа.

4. [Встроенный фильтр] Имеется фильтр, который можно включать и выключать, который хорошо адаптируется к результатам синусоидальных и импульсных сигналов, обеспечивая надежную работу.

5. [Компактный и портативный] Компактный размер, полнофункциональный, простой в эксплуатации, удобный в переноске, этот функциональный генератор может питаться от адаптера питания или литиевой батареи 3,7 В (батарея не вставлена).

Спецификация:

• Тип изделия: функциональный генератор сигналов DDS
• Материал: абс.
• Размер: прибл. 140x80x26 мм/5,51x3,15x1,02 дюйма
• Основные технические параметры:

1. Выходные волны: синусоидальная волна, прямоугольная волна, треугольная волна, прямая волна, обратная волна, пилообразная волна, волна электрокардиограммы, экспоненциальный подъем, экспоненциальный спад, импульс SINC, полуволна, волна, форма шума и т. д.

2. Источник питания: 4-9 В постоянного тока, рекомендуется использовать 5 В постоянного тока при использовании адаптера и литиевую батарею 3,7 В при использовании аккумулятора (батарея не входит в комплект)

3. Ток: 180 мА при 5 В

4. Диапазон частот: синусоидальный сигнал 0,01–500,00 кГц (выходная амплитуда уменьшается по мере дальнейшего увеличения частоты), другие формы сигнала 0,01–100,00 кГц (но без ограничения верхнего предела регулируемой частоты, если требования к обнаружению и джиттеру невелики, использование частоты может быть дополнительно увеличено)

5. Разрешение: 0,01 Гц

6. Синусоидальные искажения формы сигнала: 7. Амплитуда выходного сигнала: максимум ± 10 В (размах)

8. Выходное сопротивление: 50 Ом

9. Смещение постоянного тока: максимум ±10 В, с функцией отключения питания

10. Все параметры настройки можно сохранить

11. Имеется фильтр, который можно включать и выключать, который хорошо адаптируется к результатам синусоидальной и импульсной волны.

• Особенности:

1. Компактный размер, полнофункциональный, простой в эксплуатации, портативный дизайн. Может питаться от адаптера или литиевой батареи 3,7 В.

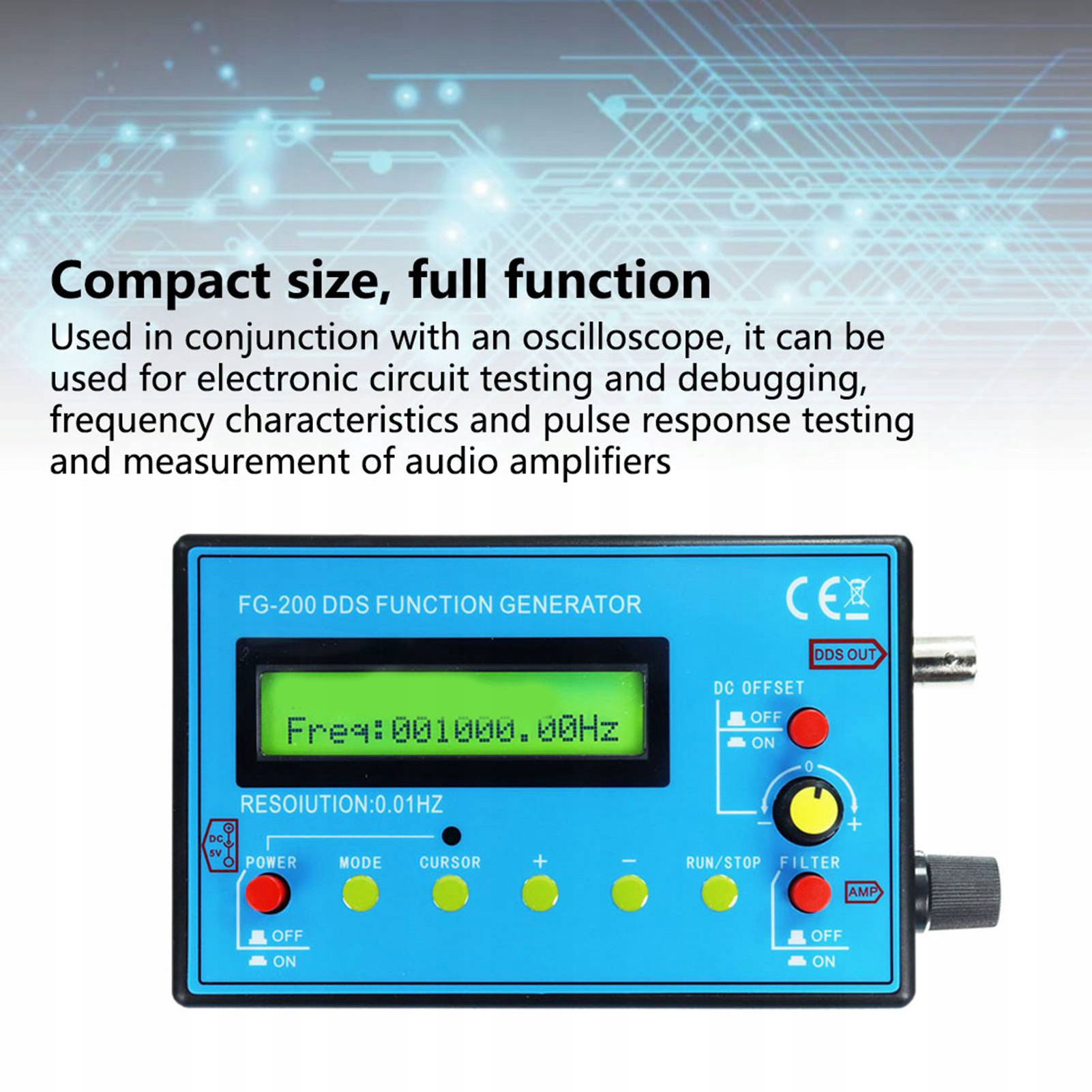

2. При использовании в сочетании с осциллографом его можно использовать для тестирования и отладки электронных схем, определения частотных характеристик, тестирования импульсных характеристик и измерения аудиоусилителей. Благодаря превосходной точности и стабильности частоты, DDS также очень подходит для калибровки коэффициента развертки осциллографа.

3. Выход прямоугольной волны подходит для настройки импульсных характеристик аттенюаторов и пробников осциллографов.

4. Имеется фильтр (который можно включать и выключать) для адаптации к выходным синусоидальным и импульсным волнам.

5. Этот функциональный генератор сигналов может тестировать различные формы сигналов, такие как синусоидальная волна, прямоугольная волна, треугольная форма волны, прямая форма волны, пилообразная форма волны, обратная форма волны и т. д. Он специально разработан для профессиональных работников.

Как использовать:

• Непосредственно установить и использовать.
• Список пакетов

:

• 1 генератор функциональных сигналов DDS
• 1 USB-кабель питания
• 1 зажим BNC
