Деревянная анкерная точка Rothoblaas — Петля

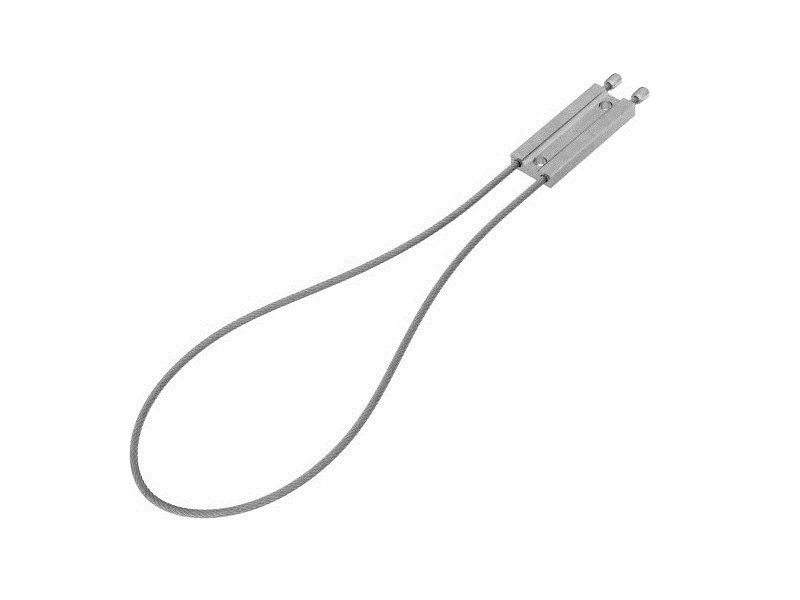

Деревянная анкерная точка Rothoblaas Loop обеспечивает защиту от падения с высоты для одного человека. Петля соответствует требованиям стандарта EN 795 A – одна точка безопасности и предназначена для установки непосредственно в стропила с помощью двух специальных винтов (входят в комплект поставки). Деревянная анкерная точка Rothoblaas Loop состоит из алюминиевой монтажной пластины и троса из нержавеющей стали (AISI 316) диаметром 5 мм, который образует петлю крепления длиной 456 мм (также существует версия Loop XL длиной 756 мм). Монтажное основание имеет размеры 84 х 34 мм и должно всей своей поверхностью опираться на стропило. Деревянная анкерная точка Rothoblaas Loop обеспечивает безопасность во всех направлениях (360°) и может быть установлена ​​на скатных крышах под черепицей.

Монтаж в дереве

Точку безопасности для черепицы Loop Rothoblaas можно установить непосредственно в стропила с помощью двух специальных шурупов HBS ∅8 мм, которые входят в комплект анкерной точки.

• класс древесины: GL24h (EN 14080)
• минимальные размеры балки: 100 x 100 мм
• глубина установки: мин. 80 мм
• минимальное расстояние от края: рекомендуется установка посередине балки

Параметры шурупа Rothoblass - HBS ∅8

• тип: HBS
• диаметр: ∅8
• длина: 100 мм
• цоколь: TX40

Установка в бетон

Можно установить точку Rothoblaas Loop в бетон с помощью адаптера Kraken (по запросу).

• класс бетона: C 20/25
• диаметр отверстия: 10 мм
• глубина отверстия: 64-160 мм
• минимальная толщина бетона: 100 мм
• момент затяжки: 10 Нм.
• Крепежные штифты: 4 x M8, класс мин. 5,8.
• Химическое крепление: согласно инструкции (минимальная глубина 64 мм).

Точка крепления для дерева - Rothoblaas Loop - наиболее важные характеристики:

• простота установки
• точка крепления рассчитана на одного человека
• установка в древесину с помощью двух шурупов HBS
• предназначена для установки под черепицу
• возможность установки на скатных крышах
• защита в любом направлении – 360°
• производится в двух размерах Loop - 456 мм и Loop XL - 756 мм мм
• размер основания 84 x 34 мм
• вес: 170 г
• материал: нержавеющая сталь AISI 316 (кабель), алюминий (монтажная пластина)
• сертификация: EN 795 тип A

Установку стационарных точек безопасности следует поручить лицам, имеющим соответствующую квалификацию. Перед установкой, пожалуйста, прочтите инструкцию по сборке. Согласно стандарту EN 795, точки постоянного крепления должны проверяться не реже одного раза в год.
