Диагностический тестер-сканер OBD2 M302, считыватель кодов

Сброс индикатора технического обслуживания автомобиля: вы можете быстро убрать индикатор технического обслуживания на приборной панели вашего автомобиля и более точно узнать цикл технического обслуживания и пробег вашего автомобиля.

Проверка или очистка кодов неисправностей двигателя: вы можете использовать его для быстрой проверки неисправности двигателя вашего автомобиля и простого и быстрого удаления кода неисправности.

Совместимость с 98% моделей автомобилей: совместимы большинство американских автомобилей, выпущенных после 1996 года, европейских и азиатских автомобилей, выпущенных после 2000 лет. Если автомобиль имеет 16-контактный порт OBD2 и был изготовлен в указанное время, он совместим.

Можно выбрать 10 языков: Поддерживаемые языки: английский, французский, испанский, немецкий, русский, итальянский, португальский, голландский, японский, китайский

Спецификация:

Модель продукта: M302

Рабочее напряжение: 9–16 В

Рабочая среда: -20–60°C

Температура хранения: -20–60°C

Размер продукта: 195x106,4x34 мм

Характеристики продукта:

M302 — небольшой автомобиль портативное изделие с картой считывания кода, имеющее следующие основные и специальные функции:

1. Чтение кода неисправности

2. Сброс кода неисправности

3. Заморозить раму автомобиля

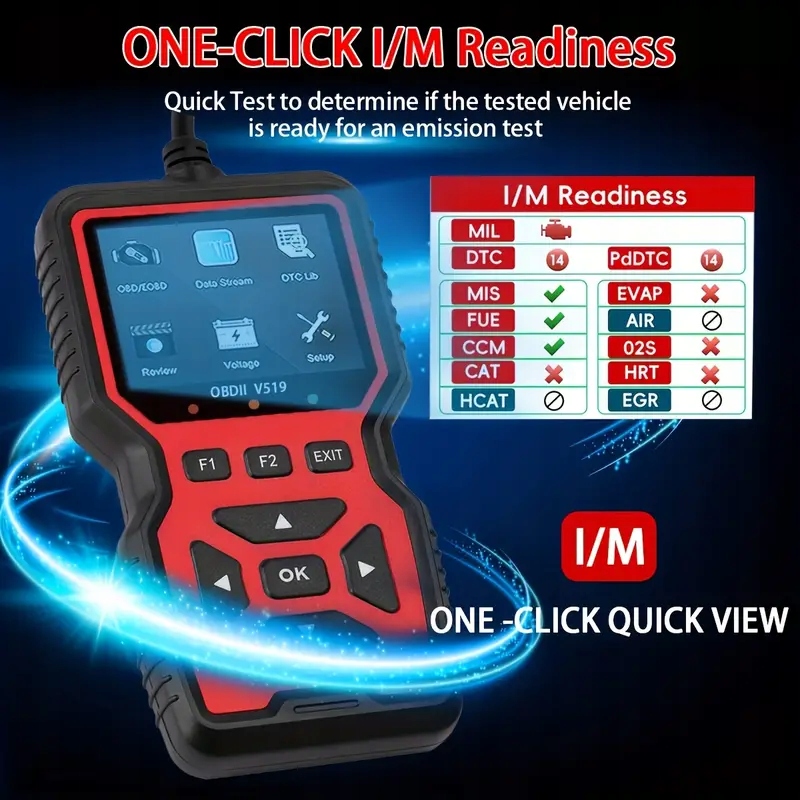

4. Статус готовности I/M

5. Чтение информации об автомобиле

6. Потоковая передача данных в реальном времени

7. Проверка датчика кислорода

8. Мониторинг бортовой системы

9. Компонентное тестирование

10. Тест режима 6

11. Тест режима 8

12. поиск кода ошибки

13. функция обновления

14. функция облачной печати

15. хэш-функция (I/M, DTC)

16. поддерживает коды конкретного поставщика

17. Библиотека из более чем 40 000 кодов ошибок

18. Специальная функция: сброс индикатора обслуживания

19. Цветной экран OBDII с диагональю 2,8 дюйма. Технические характеристики изделия

Поддержка девяти типов широко используемых протоколов

1. SAE J1850 ШИМ (41,6 Кбод)

2. SAE J1850 VPW (10,4 Кбод)

3. ISO 9141-2 (инициализация 5 бод, 10,4 Кбод)

4.ISO 14230-4 KWP (инициализация 5 бод, 10,4 Кбод)

5.ISO 14230-4 KWP (быстрая инициализация, 10,4 Кбод)

6.ISO 15765-4 CAN (11 бит) ID, 500 Кбод)

7.ISO 15765-4 CAN (29 бит ID, 500 Кбод)

8.ISO 15765-4 CAN (11 бит ID, 2500 Кбод)

9.ISO 15765-4 CAN (29 бит ID, 250 Кбод)

V. Поддержка частных протоколов

1. CAN_500K

2. CAN_50K

3. CAN_125K

4. ТП20

5. КВП

VI. Поддерживаемые данные автомобиля

1. Чтение диагностического кода ошибки

2. Очистить коды неисправностей (очистить коды неисправностей и отключить MIL)

3. Обороты двигателя в минуту (об/мин)

4. Расчетное значение нагрузки

5. температура охлаждающей жидкости

6. Состояние топливной системы

7. Скорость автомобиля

8.Кратковременный уровень топлива

9.Долгосрочный уровень топлива

10. Давление во впускном коллекторе

11. время опережения впрыска

12.Температура всасываемого воздуха

13.Расход воздуха

14.Абсолютное положение дроссельной заслонки

15.Напряжение датчика кислорода, связанное с кратковременным состоянием топлива

16.Состояние топливной системы

17.Давление топлива

18.Контроль расхода топлива и т. д.

Предостережение по технике безопасности

 Испытания автомобилей всегда следует проводить в безопасной среде.

 Надевайте защитные очки, соответствующие стандартам ANSI.

 Держите одежду, волосы, руки, инструменты, испытательное оборудование и т. д. вдали от всех движущихся или горячих частей двигателя.

 Эксплуатируйте автомобиль в хорошо проветриваемом рабочем помещении, поскольку выхлопные газы ядовиты.

Выхлопные газы газы ядовиты.

 Установите коробку передач в положение ПАРКОВКА (для автоматической коробки передач) или

НЕЙТРАЛЬ (для механической коробки передач) и убедитесь, что

затянут стояночный тормоз.

 Устанавливайте блоки перед ведущими колесами и никогда не оставляйте

автомобиль без присмотра во время движения. тестирование.

 Будьте предельно осторожны при работе вблизи катушки зажигания,

катушки зажигания, крышки распределителя зажигания, проводов зажигания и свечей зажигания. Эти

компоненты создают опасное напряжение при

работающем двигателе.

 Держите поблизости огнетушитель, подходящий для тушения бензиновых, химических и электрических пожаров.

Химические и электрические пожары.

 Не подключайте и не отключайте какое-либо испытательное оборудование при включенном зажигании или работающем двигателе.

при включенном зажигании или работающем двигателе. работает.

 Испытательное оборудование должно быть сухим, чистым и свободным от масла, воды или смазки.

смазки. Используйте мягкое моющее средство и чистую ткань, чтобы очистить

внешнюю поверхность устройства.

 Не управляйте автомобилем и не используйте испытательное устройство одновременно.

одновременно. Любое отвлечение внимания может привести к аварии.

 Прочтите руководство по эксплуатации автомобиля, который вы обслуживаете, и

соблюдайте все диагностические процедуры и меры предосторожности. Невыполнение этого требования

может привести к травмам или повреждению испытательного оборудования.

Тестовое оборудование.

 Во избежание повреждения испытательного устройства или генерации ложных данных

убедитесь, что аккумулятор автомобиля полностью заряжен, а разъем

2 к DLC автомобиля чистый и надежный.

 Не устанавливайте испытательное устройство на развозной автомобиль.

автомобиль. Сильные электромагнитные помехи могут повредить устройство.

устройство.

Устранение неполадок

Почему автомобиль подключается с ошибкой?

Если диагностический прибор не обменивается данными с ЭБУ, выполните следующие действия.

1- Убедитесь, что зажигание включено.

2- Убедитесь, что кабель или разъем правильно подключен к автомобилю.

DLC.

3- Выключите зажигание и подождите примерно 10 секунд, затем снова включите его. зажигание

включите зажигание и продолжите тестирование.

4- Проверьте, не поврежден ли модуль управления.

Почему устройство не включается?

Чтобы проверить соединения, выполните следующие действия:

1- Проверьте, правильно ли вставлен разъем в гнездо.

2- Проверьте, не погнуты ли или не повреждены ли контакты DLC.

273 - Очистите контакты DLC, если необходимо.

Почему устройствам не разрешено обновление?

Если дисплей не работает должным образом:

Убедитесь, что устройство зарегистрировано в Интернете.

Убедитесь, что система и диагностическое программное обеспечение

обновлены правильно.

Проверьте все кабели, соединения и индикаторы, чтобы убедиться, что сигнал принимается.

Сигнал принимается.

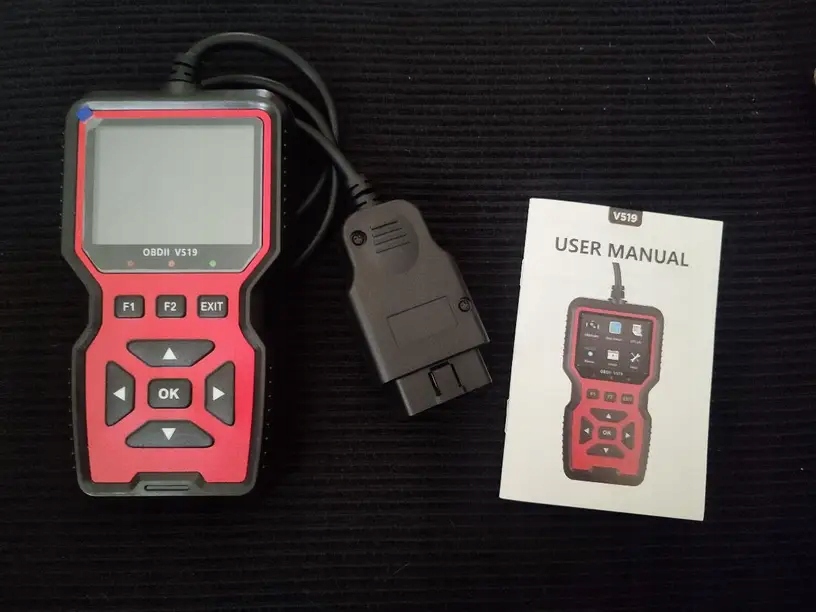

Комплектация:

1* OBD2 M302 Автомобильный диагностический инструмент

1* Руководство пользователя
