Димохідна система RAUCH 7 м, утеплена система димохід fi 160

Система: Дымоходная система RAUCH UNIWERSAL

Высота [м]: 7,00

Диаметр [мм] : 160

Вентиляция [шт.]: 2

Длина [см]: 55

Ширина [см]: 36

СИСТЕМА RAUCH UNIWERSAL

RAUCH UNIWERSAL — это оригинальная, современная, полностью изолированная дымоходная система, предназначенная для отвода сухих и влажных выхлопных газов. Он прекрасно работает с традиционными и современными нагревательными приборами в диапазоне 60–600°C, где температура выхлопных газов сведена к минимуму. К таким устройствам относятся котлы на твердом и жидком топливе с открытой камерой сгорания, уголь, экогорошек, брикеты, пеллеты, мелкая пыль, древесина, мазут и газ. Также посвящена традиционным каминам и каминам с водяной рубашкой.

Система RAUCH TURBO KERAMIK или RAUCH TURBO STAL предназначена для конденсационных газовых котлов с закрытой камерой сгорания.

< б>Использование гидрофобизированной ваты по всей окружности и высоте керамической вставки позволяет быстро создать соответствующую тягу дымохода и предотвратить явление конденсации выхлопных газов в дымоходе.

Система RAUCH UNIWERSAL может устанавливаться как снаружи, так и внутри здания. В данной системе используются термостойкие немецкие керамические вставки высочайшего качества, соответствующие требованиям стандартов EN 1457-1, EN 1457-2, которые обеспечивают возможность выброса выхлопных газов до 600°C (класс Т600), они устойчивы к возгоранию сажи до 1000°С. Каждый элемент маркируется стандартом А1Н1.

Устойчивость к конденсату (D3) и истиранию (≤ 0,03 кг/м³ ), Прочность на сжатие (≥ 10 МН/м²) и исключительно гладкая внутренняя поверхность обеспечивают правильную тягу на протяжении всего срока эксплуатации и снижают возможность скопления сажи на стенках дымоходного канала.

Дымоходная система RAUCH UNIWERSAL имеет европейский сертификат CE в соответствии со стандартами EN 13063-1, EN 13063-2, EN 13063-3.

Высота каждого блока составляет 33 см и соответствует высоте керамической трубы. Для строительства 1 метра дымохода используются 3 детали, соединенные цементно-известковым раствором без необходимости использования высоких швов, как в случае с 24 см. высокие блоки, что облегчает кладку и монтаж. Преимущество блоков высотой 33 см в том, что разрезы одинаковы. Все блоки соответствуют стандарту EN12446.

Дымоход RAUCH UNIWERSAL. имеет все необходимые элементы для его установки, которые подробно описаны на схеме

(1) ЗАГЛУШИТЕЛЬ ДЫМОХОДА, КОНУС (РАСПРЕДЕЛИТЕЛЬ) из кислотостойкой стали, хромоникелированный. Основным преимуществом этого элемента является защита изоляционной ваты от атмосферных воздействий и эстетическое завершение дымохода.

(2) БЕТОННЫЕ БЛОКИ LECA характеризуются высокой прочностью, огнестойкостью и морозостойкостью. Каждый блок имеет систему каналов для вентиляции керамической вставки и ваты в дымоходе, а также отверстия для возможности дополнительного усиления, если это рекомендуется из-за высоты над крышей. Для этой цели можно использовать ребристые стержни диаметром не более 12 мм или резьбовые витые стержни диаметром 8 мм, а затем заливать тонкий бетон. Высота каждого блока составляет 33 см и равна высоте керамической трубы. Для строительства 1 метра дымохода используются 3 штуки, соединенные цементно-известковым раствором без необходимости использования высоких швы как у блоков высотой 24 см, что облегчает кладку и монтаж кирпича. Преимущество блоков высотой 33 см в том, что срезы все блоки соответствуют стандарту EN12446.

Керамические элементы одного из крупнейших немецких производителей соответствуют требованиям стандартов EN 1457-1, EN 1457-2, EN 1457-3, A1N1(T600, N1, D3), обеспечивая возможность отвода выхлопных газов при температуры от 60 до 600°С, устойчивы к сажевому возгоранию. Высокая стойкость к истиранию (≤ 0,03 кг/м³), прочность на сжатие (≥ 10 МН/м²) и исключительно гладкая внутренняя поверхность обеспечивают правильную тягу на протяжении всего периода эксплуатации и снижают вероятность скопления сажи на стенках дымоходного канала. Керамические вставки изготовлены из прессованной шамотной керамики, обожженной при температуре 1200°С, что придает им исключительно гладкую, не впитывающую влагу поверхность.

ТРУБЫ КЕРАМИЧЕСКИЕ (3) т.н. дымоходы,

ТРОЙНИК (4) для соединения дымохода с отопительным прибором под углом 90° (за дополнительную плату можно заменить на тройник 45°),

ЧИСТКА ЧИСТКА (5) включение очистки дымохода

ОСНОВАНИЕ ДЫМОХОДА (6) – в форме чаши.

Система включает в себя усиленную (7) БЕТОННУЮ ПОКРЫТИЕ, обеспечивающую свободное перемещение керамики во время работы. Защищает дымоход от атмосферных воздействий, в том числе и вентиляционные каналы, в зависимости от конфигурации дымохода.

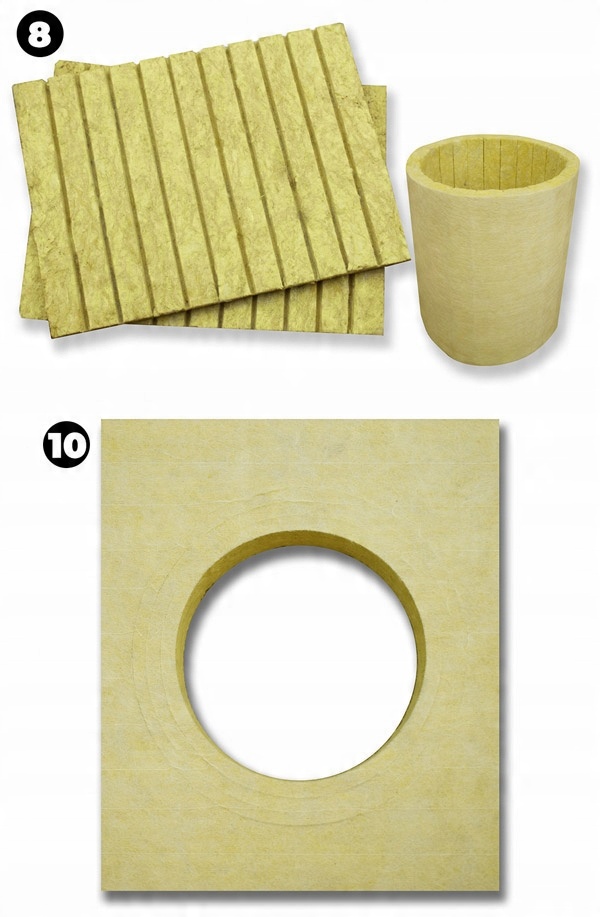

(8) ШЕРСТЬИЗОЛЯЦИЯ соответствует стандарту EN 14303:2009+A1:2013, не впитывает влагу благодаря пропитке минеральным маслом, огнестойка.

Выполняется в виде мата, армированного стекловатой, задачей которого является изоляция и стабилизация керамической вставки в блоке.

Его применение ускоряет прогрев, улучшает тягу дымохода. и уменьшает количество конденсата, образующегося из выхлопных газов.

(10) ПЕРЕДНЯЯ ПАНЕЛЬ – изготовлена ​​из негорючей гидрофобизированной минеральной ваты. Его задача – устранить напряжения, которые могут возникнуть в процессе эксплуатации дымохода. Также герметизирует отверстие в дымоходных блоках, где котел подсоединяется к дымоходу.

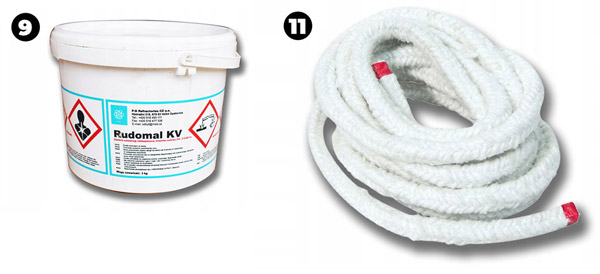

(9) КЛЕЙ, используемый производителем вышеуказанной керамики, гарантирует прочное термо- и кислотостойкое соединение.

(11) РАСШИРИТЕЛЬ – используется для подключения дымохода к отопительному устройству.

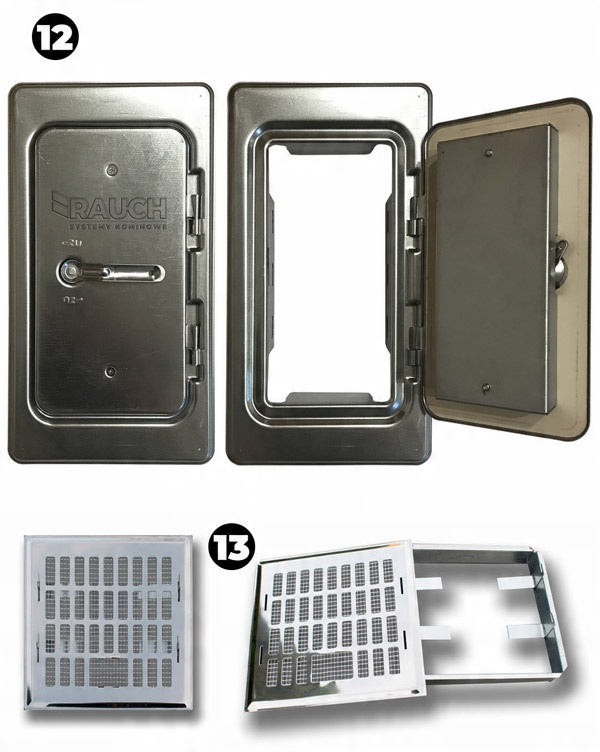

Высококачественная шерстяная утепленная (12) КАМИННАЯ ДВЕРЬ С КЛЮЧОМ от немецкого производителя гарантирует безопасность и герметичность дымохода.

(13) КИСЛОТОСТОЙКАЯ ПРИТОЧНО-ВЫТЯЖНАЯ РЕШЕТКА используется для вентиляции шерстяного воздуховода.
