Дымоходная система RAUCH 9 м, диаметр дымохода системы 140

Система: дымоходная система RAUCH TURBO KERAMIK

Высота [м]: 9,00

Диаметр [мм]: 140

Вентиляция [шт]: 4

Длина [см]: 78

Ширина [см]: 36

СИСТЕМА RAUCH TURBO KERAMIK

RAUCH TURBO KERAMIK — воздушно-дымоходная система, предназначенная для отвода отходящих газов современных котлов с закрытой камерой сгорания, конденсационных и ТУРБО-котлов, работающих на газе или мазуте.

Благодаря возможности подключения к дымоходу более одного котла рекомендуется для односемейных и многоквартирных домов. Может работать при избыточном давлении до 200Па. В этой системе используются немецкие керамические вставки высочайшего качества, обеспечивающие возможность отвода выхлопных газов до 200°C (класс T200 P1 W2 050). Они устойчивы к влаге и агрессивным кислотам, содержащимся в выхлопных газах.

Дымоходная система RAUCH TURBO KERAMIK имеет европейский сертификат CE в соответствии со стандартами EN 13063-2, EN 13063-3.

Весь образующийся в дымоходе конденсат сбрасывается в резервуар, имеющий форму глубокой чаши, а оттуда в канализацию. Воздух, питающий камеру сгорания, подается через кожух дымохода в направлении, противоположном выхлопным газам, благодаря чему он нагревается, что снижает потери энергии и одновременно повышает эффективность подключенного отопительного прибора.

Обшивка дымохода выполнена из керамзитобетонных блоков, изготовленных в соответствии со стандартом EN: 12446. Они характеризуются высокой теплоизоляцией и долговечностью.

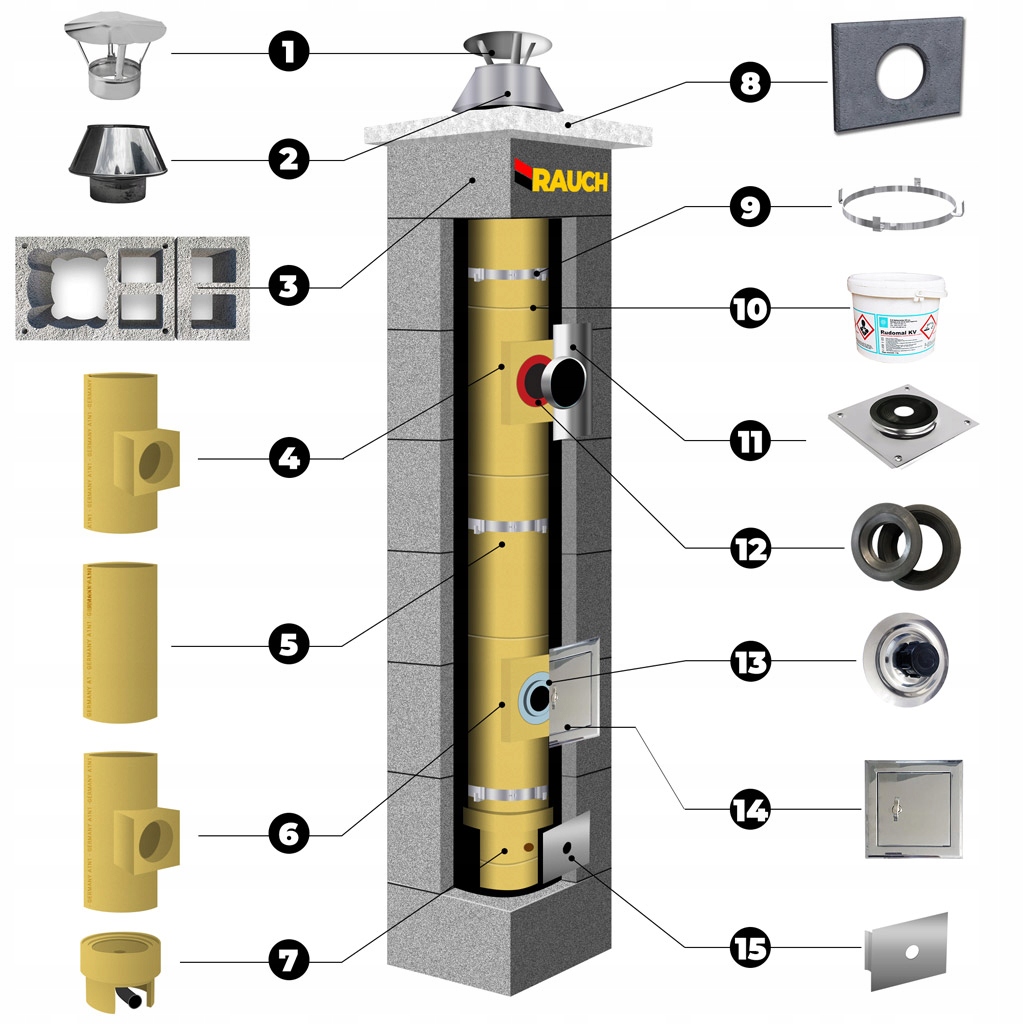

Дымоход RAUCH TURBO KERAMIK имеет все необходимые элементы для его монтажа, которые подробно описаны на схеме.

(1) КРЫША + (2) КОНУС ИЗ КИСЛОТОСТОЙКОЙ СТАЛИ, ХРОМО-НИКАЛИРОВАННАЯ - комплектная кислотостойкая верхняя часть с вытяжкой и воздухозаборником.

(3) БЕТОННЫЕ БЛОКИ LECA характеризуются высокой прочностью, огнестойкостью и морозостойкостью.

В каждом из блоков имеются отверстия для дополнительного армирования, если это рекомендуется из-за высоты над крышей. Для этой цели можно использовать ребристые стержни диаметром не более 12 мм или резьбовые, витые стержни м 8, а затем заливать тонкий бетон.

Высота каждого блока 24 см. Для строительства 1 метра дымохода используются 4 детали, соединенные цементно-известковым раствором с толщиной шва 10-15 мм.

Все полые блоки соответствуют стандарту EN12446. ация.

Керамические элементы от одного из крупнейших немецких производителей в своем классе (T200 P1 W2 050) обеспечивают возможность отвода выхлопных газов при температуре до 200°C.

Высокая стойкость к истиранию (≤ 0,03 кг/м³), прочность на сжатие (≥10 МН/м²) и исключительно гладкая внутренняя поверхность обеспечивают надлежащую тягу на протяжении всего периода использования. Керамические вставки изготавливаются из прессованной шамотной керамики, обожженной при температуре 1200°С, что придает им исключительно гладкую, не впитывающую влагу поверхность.

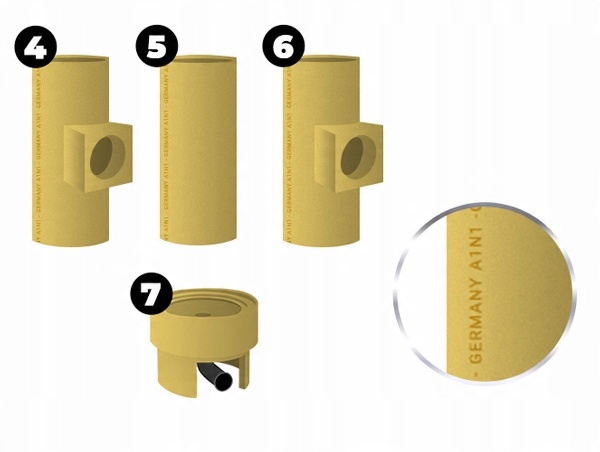

(4) СОЕДИНИТЕЛЬНЫЙ ТРОЙНИК

(5) КЕРАМИЧЕСКИЕ ТРУБЫ т.н. дымоходы

(6) ЧИСТКА ТРОЙНИКА

(7) БАК ДЛЯ СЛИВА КОНДЕНСАТА в виде чаши с сифоном

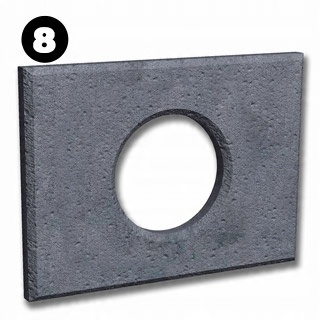

Система включает в себя усиленную (8) БЕТОННУЮ ПОКРЫТИЕ, обеспечивающую свободное перемещение керамики во время работы. Защищает дымоход от атмосферных воздействий, в том числе и вентиляционные каналы, в зависимости от конфигурации дымохода.

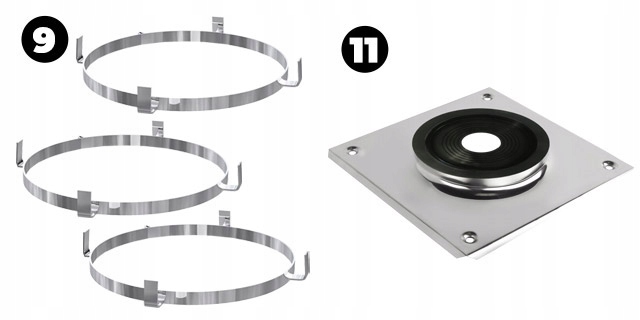

(9) СТАБИЛИЗИРУЮЩИЕ И ЦЕНТРИРУЮЩИЕ ЗАЖИМЫ ИЗ КИСЛОТОСТОЙКОЙ СТАЛИ - центрируют и стабилизируют керамическую вставку в блоке.

(11) КИСЛОУСТОЙЧИВАЯ ПЕРЕДНЯЯ ПАНЕЛЬ с прокладкой (подключение воздуха).

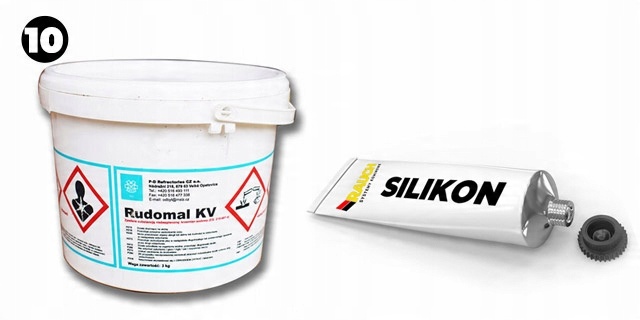

(10) КЛЕЙ, используемый производителем вышеуказанной керамики, гарантирует прочное термо- и кислотостойкое соединение.

СИЛИКОНОВЫЙ ГЕРМЕТИК в виде тюбика с силиконом.

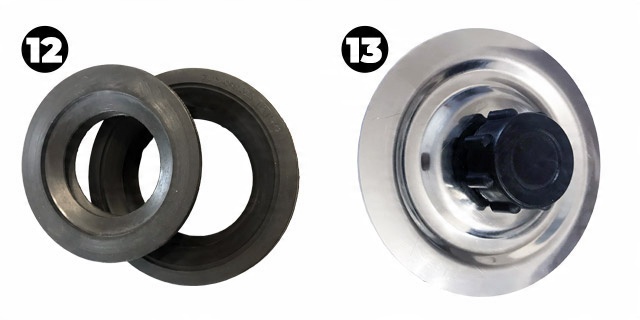

(12) ПРОКЛАДКА ДЛЯ ВЫХЛОПНЫХ ГАЗА Ø60мм, Ø80мм герметизирует соединение между котлом и дымоходом.

(13) КРЫШКА С ПРОКЛАДКОЙ защищает входное отверстие чистящего тройника.

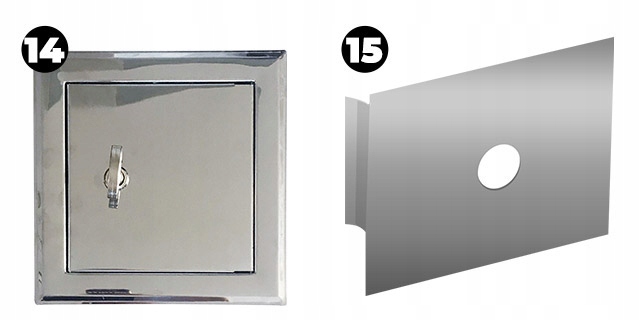

(14) КАЧЕСТВЕННО ИЗОЛИРОВАННАЯ ДВЕРЬ ДЛЯ ДЫМОХОДА С КЛЮЧОМ гарантирует безопасность и герметичность дымоходного канала.

(15) ЛЕЗВИЕ служит для закрытия отверстия для слива конденсата.
