Дымоходная система RAUCH Дымоход 9 м для вентиляции 180+1 ИЗОЛИРОВАННАЯ система

Система: Дымоходная система RAUCH UNIWERSAL

Высота [м]: 9

Диаметр [мм]: 180

Вентиляция [шт]: 1

Длина [см]: 50

Ширина [см]: 36

СИСТЕМА RAUCH UNIWERSAL

RAUCH UNIWERSAL — это современная, полностью изолированная система дымоходов, предназначенная для отвода сухих и влажных выхлопных газов. Он прекрасно работает с традиционными и современными нагревательными приборами в диапазоне 60–600°C, где температура выхлопных газов сведена к минимуму. К таким устройствам относятся котлы на твердом и жидком топливе с открытой камерой сгорания, уголь, экогорошек, брикеты, пеллеты, мелкая пыль, древесина. Также посвящена традиционным каминам и каминам с водяной рубашкой.

Система RAUCH TURBO KERAMIK или RAUCH TURBO STAL предназначена для конденсационных котлов с закрытой камерой сгорания.

Использование гидрофобизированной ваты по всей площади. окружность и высота керамической вставки позволяют быстро создать соответствующую дымовую тягу и препятствуют явлению конденсации (конденсации) выхлопных газов в дымоходе.

Систему RAUCH UNIWERSAL можно устанавливать как снаружи, так и внутри здания. В данной системе использованы высококачественные термостойкиенемецкие керамические вставки, соответствующие требованиям стандартов EN 1457-1, EN 1457-2, которые обеспечивают возможность отвода выхлопных газов до 600°C (класс Т600) и устойчивы к возгоранию сажи до 1000°C. Каждый элемент маркируется стандартом А1Н1.

Устойчивость к конденсату (D3) и истиранию (≤ 0,03 кг/м³), прочность на сжатие (≥ 10 МН/м²) и исключительно гладкая внутренняя поверхность обеспечивают правильную тягу на протяжении всего срока эксплуатации и снижают вероятность скопления сажи на стенках дымохода.

Оригинальная дымоходная система RAUCH UNIWERSAL имеет Европейский сертификат CE в соответствии со стандартами EN 13063-1, EN 13063-2, EN 13063-3.

Обшивка дымохода изготовлена из керамзитобетонных блоков, изготовленных в соответствии со стандартом EN:12446. Имеют систему каналов для вентиляции керамической вставки и изоляционной ваты в дымоходе. Благодаря использованию системы отверстий в блоках можно добавить армирование дымохода над крышей!!!

Высота каждого блока составляет 33 см и равна высоте керамической трубы. Для строительства 1 метра дымохода используются 3 детали, соединенные цементно-известковым раствором без необходимости использования высоких швов, как в случае с блоками высотой 24 см, что облегчает кладку и монтаж кирпича. Преимущество блоков высотой 33 см в том, что срезы одинаковы. Все блоки соответствуют стандарту EN12446.

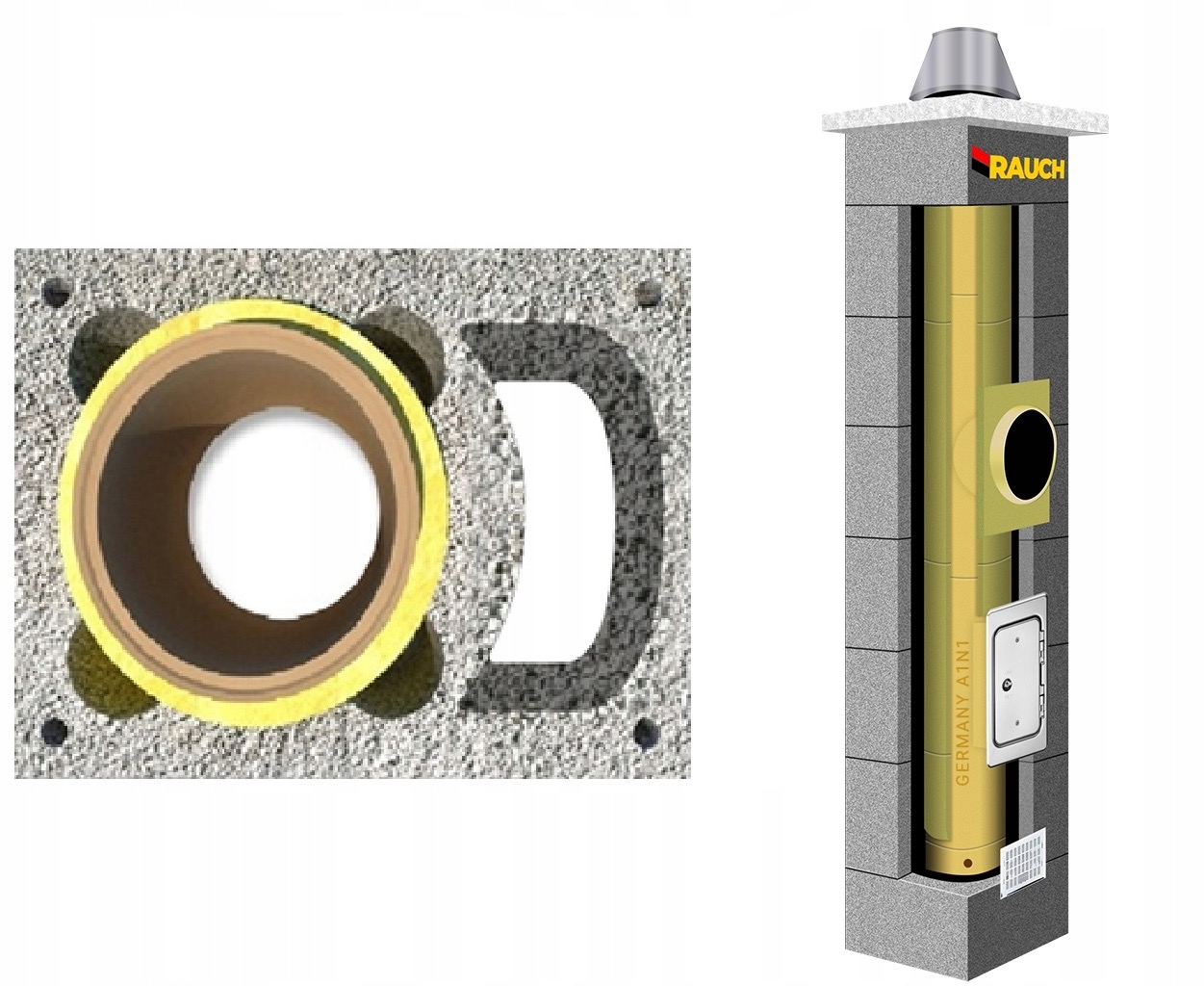

Комплектная дымоходная система RAUCH UNIWERSAL имеет все необходимые элементы для ее сборки, которые подробно описаны на схеме

(1) КОНУС КРЫШКИ ДЫМОХОДА (ДИФФУЗОР) из кислотостойкой стали, хромоникелированный всегда в комплекте, а не только на фото!!!. Основным преимуществом этого элемента является защита изоляционной ваты от атмосферных воздействий и эстетическое завершение дымохода.

(2)БЕТОННЫЕ БЛОКИ LECA характеризуются высокой прочностью, огнестойкостью и морозостойкостью. Каждый блок имеет систему каналов для вентиляции керамической вставки и ваты в дымоходе, а также отверстия для возможности дополнительного усиления, если это рекомендуется из-за высоты над крышей. Для этой цели можно использовать ребристые стержни диаметром не более 12 мм или резьбовые витые стержни диаметром 8 мм, а затем заливать тонкий бетон. Высота каждого блока составляет 33 см и равна высоте керамической трубы. Для строительства 1 метра дымохода используются 3 штуки, соединенные цементно-известковым раствором без необходимости использования высоких швов, как в случае с блоками высотой 24 см, что облегчает кладку и монтаж кирпича. Преимущество блоков высотой 33 см в том, что срезы получаются ровными. Все блоки соответствуют стандарту EN12446.

Керамические элементы от одного из крупнейших немецких производителей соответствуют требованиям стандартов EN 1457-1, EN 1457-2, EN 1457-3, A1N1(T600, N1, D3), обеспечивают возможность отвода выхлопных газов при температурах от 60 до 600°C, устойчивы к сажевому возгоранию. Высокая стойкость к истиранию (≤ 0,03 кг/м³), прочность на сжатие (≥ 10 МН/м²) и исключительно гладкая внутренняя поверхность обеспечивают правильную тягу на протяжении всего периода эксплуатации и снижают возможность скопления сажи на стенках дымоходного канала. Керамические вставки изготовлены из спрессованной под давлением шамотной керамики, обожженной при температуре 1200°С, что придает им исключительно гладкую, не впитывающую влагу поверхность.

КЕРАМИЧЕСКИЕ ТРУБЫ (3) так называемые дымоходы,

ТРОЙНИК (4) для соединения дымохода с отопительным прибором под углом 90° (можно заменить на 45°). тройник за дополнительную плату),

ЧИСТИТЕЛЬНАЯ ЧИСТКА (5), позволяющая проводить чистку дымохода,

ОСНОВАНИЕ ДЫМОХОДА (6) - в виде чаши.

Система включает в себя усиленную (7) БЕТОННУЮ ПОКРЫТИЕ, обеспечивающую свободное перемещение керамики во время работы. Защищает дымоход от атмосферных воздействий, в том числе и вентиляционные каналы, в зависимости от конфигурации дымохода.

(8) ИЗОЛЯЦИОННАЯ ШЕРСТЬ соответствует стандарту EN 14303:2009+A1:2013, не впитывает влагу благодаря пропитке минеральным маслом, огнестойка.

Выпускается в виде мата, армированного стеклянной вуалью, задачей которой является изоляция и стабилизация керамической вставки в пустотелом кирпиче.

Его применение ускоряет нагрев, улучшает тягу дымохода и уменьшает количество конденсата, выпадающего из выхлопных газов.

(10) ПЕРЕДНЯЯ ПАНЕЛЬ - изготовлена из негорючей, гидрофобизированной минеральной ваты. Его задача – устранить напряжения, которые могут возникнуть в процессе эксплуатации дымохода. Также герметизирует отверстие в дымоходных блоках, где котел подсоединяется к дымоходу.

(9) КЛЕЙ, используемый производителем вышеуказанной керамики, гарантирует прочное термо- и кислотостойкое соединение.

Высококачественная изолированнаяватой (12) КАМИННАЯ ДВЕРЬ от немецкого производителя, гарантирует безопасность и герметичность дымоходного канала.

(13) КИСЛОТОСТОЙКАЯ ПРИТОЧНО-ВЫХЛОТНАЯ РЕШЕТКА используется для вентиляции канала с ватой.
