Димохідна система RAUCH GAS 6 м fi 100 система димохідна для ГАЗ

Система: Дымоходная система RAUCH TURBO KERAMIK

Высота [м]: 6

Диаметр [мм] ]: 100

Вентиляция [шт.]: 2

Длина [см]: 55 p>

Ширина [см]: 36

СИСТЕМА RAUCH TURBO KERAMIK

RAUCH TURBO KERAMIK – система дымоходов воздушного горения, предназначенная для отвода отработанных газов современных котлов с закрытой камерой сгорания, конденсационных и ТУРБО котлов, топится газом или мазутом.

Благодаря возможности подключения к дымоходу более одного котла рекомендуется для одно- и многоквартирных домов. Может работать при избыточном давлении до 200Па. В этой системе используются немецкие керамические вставки высочайшего качества, обеспечивающие возможность отвода выхлопных газов до 200°C (класс T200 P1 W2 050). Они устойчивы к влаге и агрессивным кислотам, содержащимся в выхлопных газах.

Дымоходная система RAUCH TURBO KERAMIK имеет европейский сертификат CE в соответствии со стандартами EN 13063-2, EN 13063. -3.

Образующийся в дымоходе конденсат полностью сбрасывается в резервуар, имеющий форму глубокой чаши, а оттуда в канализацию. Воздух, питающий камеру сгорания, подается через кожух дымохода в направлении, противоположном выхлопным газам, благодаря чему он нагревается, что снижает потери энергии и одновременно повышает эффективность подключенного отопительного прибора.

Обшивка дымохода выполнена из керамзитобетонных блоков, изготовленных в соответствии со стандартом EN:12446. Они характеризуются высокой теплоизоляцией и долговечностью.

Дымоход RAUCH TURBO KERAMIK имеет все необходимые элементы для его монтажа, которые подробно описаны на схеме.

(1) КРЫША + (2) КОНУС ИЗ КИСЛОТОСТОЙКОЙ СТАЛИ, ХРОМО-НИКАЛИРОВАННАЯ - комплектная кислотостойкая верхняя часть с выпуском выхлопных газов и воздухозаборником.

(3) БЕТОННЫЕ БЛОКИ LECA характеризуются высокой прочностью, огнестойкостью и морозостойкостью.

Каждый из блоков имеет отверстия, позволяющие провести дополнительное армирование, если это рекомендуется в связи с необходимостью высота над крышей. Для этой цели можно использовать ребристые стержни максимальным диаметром Ø12 мм или резьбовые, витые стержни м 8, а затем заливать тонкий бетон.

Высота каждого блока — 33 см. Для строительства 1 метра дымохода используются 3 детали, соединенные цементно-известковым раствором с толщиной шва 10-15мм.

Все пустотелые кирпичи соответствуют стандарту EN12446. ация.

Керамические элементы от одного из крупнейших немецких производителей в своем классе (T200 P1 W2 050), обеспечивают возможность отвода выхлопных газов при температуре до 200°С.

Высокая стойкость к истиранию (≤ 0,03). кг/м³), прочность на сжатие (≥10 МН/м²) и исключительно гладкая внутренняя поверхность обеспечивают надлежащую тягу на протяжении всего периода использования. Керамические вставки изготовлены из прессованной шамотной керамики, обожженной при температуре 1200°С, что придает им исключительно гладкую, не впитывающую влагу поверхность.

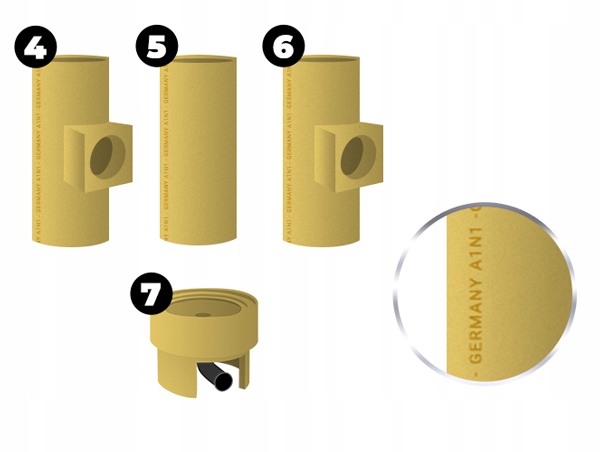

(4) СОЕДИНИТЕЛЬНЫЙ ТРОЙНИК

(5) КЕРАМИЧЕСКИЕ ТРУБЫ т.н. дымоходные каналы

(6) ОЧИСТИТЕЛЬНЫЙ ТРОЙНИК

(7) БАК ДЛЯ СЛИВА КОНДЕНСАТА в виде чаши с сифоном

Система включает в себя усиленную (8) БЕТОННУЮ ПОКРЫТИЕ, обеспечивающую свободное перемещение керамики во время работы. Защищает дымоход от атмосферных воздействий, в том числе и вентиляционные каналы, в зависимости от конфигурации дымохода.

(9) СТАБИЛИЗИРУЮЩИЕ И ЦЕНТРИРУЮЩИЕ ЗАЖИМЫ ИЗ КИСЛОТОСТОЙКОЙ СТАЛИ - центрируют и стабилизируют керамическую вставку в блоке.

(11) КИСЛОУСТОЙЧИВЫЕ ПЕРЕДНЯЯ ПАНЕЛЬ с уплотнением (подключение воздуха).

(10) КЛЕЙ, используемый производителем вышеуказанной керамики, гарантирует прочное термо- и кислотостойкое соединение.

СИЛИКОНОВЫЙ ГЕРМЕТИК в виде тюбика с силиконом.

(12) ВЫХЛОПНАЯ ПРОКЛАДКА Ø60мм, Ø80мм герметизирует соединение между котлом и дымоходом.

(13) КРЫШКА С ПРОКЛАДКОЙ защищает вход в чистящий тройник.

(14) ВЫСОКОКАЧЕСТВЕННО ИЗОЛИРОВАННАЯ ДВЕРЬ ДЛЯ ДЫМОХОДА С КЛЮЧОМ гарантирует безопасность и герметичность дымоходного канала.

(15) SLIM служит для закрытия отверстие для слива конденсата.
