Система: SCHEIER TURBO

Внешние размеры дымохода [см]: 36x36

Высота дымохода [м]: 7м

Диаметр дымохода [мм]: 100

Количество вентиляционных каналов [шт]: 0

SCHEIER TURBO — дымоход системы воздушного сгорания (SPS), предназначенный для котлов с закрытой камерой сгорания, конденсационных и турбокотлов. Его конструкция и использованные материалы соответствуют техническим требованиям эксплуатации современных отопительных приборов, работающих на газе или мазуте.

Воздух, питающий камеру сгорания, подается через кожух дымохода в потоке, противоположном выхлопным газам. В результате они нагреваются, повышая эффективность подключенного устройства и снижая потери энергии. Эта система прекрасно работает в диапазоне температур выхлопных газов до 200°C.

Дымоходные системы Scheier — это современные, первые и полностью укомплектованные дымоходные системы, гарантирующие надежную работу и безопасность своих пользователей. Решения, используемые в системах, основаны на новейших знаниях и постоянно растущих потребностях рынка. Дымоходные системы Scheier имеют европейский сертификат CE. Керамические вставки, используемые немецкой компанией P-D Refractories, гарантируют устойчивость к возгоранию сажи до 60 минут.

Дымоход системы SCHEIER TURBO

Дымоход используется для жидкого топлива.

Важнейшие особенности системы:

• Диапазон рабочих температур 60°C - 200°C
• Керамическая вставка класса T200
• Совместимость с конденсационными и турбонаддувами котлы
• Возможность работы при избыточном давлении до 200 Па
• Газоплотность благодаря пазогребневым соединениям
• Устойчивость к конденсату
• Можно монтировать внутри и снаружи здания
• Заготовки с отверстиями для армирования дымохода
• Легкий керамзитобетонный корпус
• Ватная и керамическая система вентиляции в дымоход
• Керамика, обожженная при 1200 °С, плотность 2100 кг/м3
• Малые внешние размеры, занимает небольшую площадь
• Быстрый и простой монтаж
• Поставляется в готовых к монтажу комплектах
• Сертификат CE на всю дымоходную систему

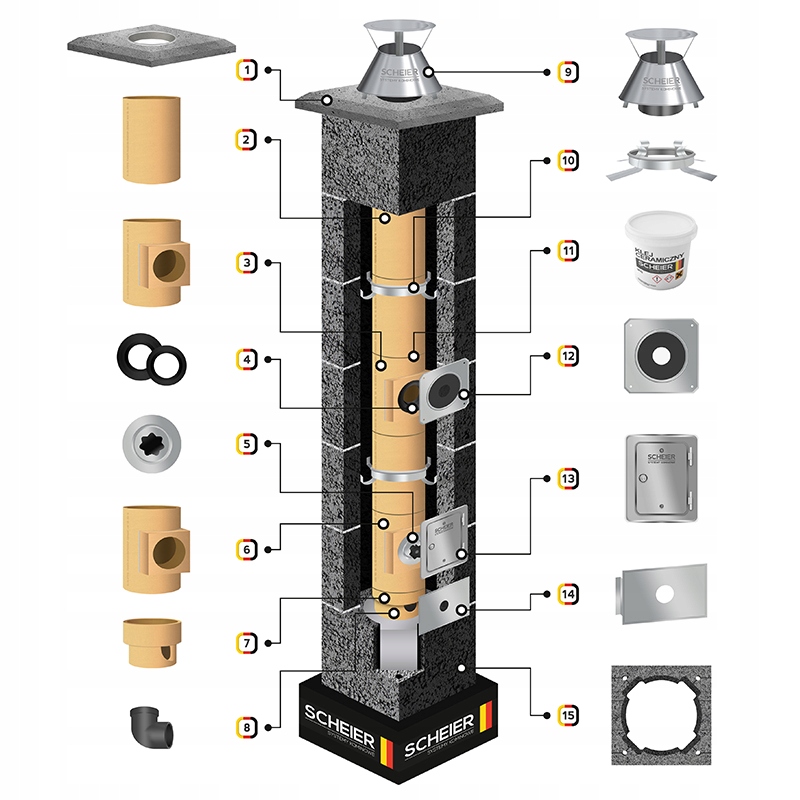

В комплект входят:

(15) Легкие дымоходные и вентиляционные блоки из керамзитобетона класса не ниже ЛВ5. Они характеризуются высокой стабильностью и долговечностью. Они очень хорошо сохраняют тепло, огнестойки и морозостойки. Дымоходные блоки имеют систему вентиляции в виде четырех независимых каналов, позволяющих отводить тепло и влагу наружу. Для кладки 1 метра дымохода используют 4 блока, соединенных тонким слоем цементно-известкового раствора (рекомендуемая толщина шва 10-15 мм). В блоках имеются отверстия для установки арматуры (ребристые стержни - максимальный диаметр стержня 12 см или стержни с резьбой М8 с соединительными гайками), которые затем заливаются тонким раствором для укрепления статического дымохода. Керамзитобетонные блоки легкие и простые в монтаже, в отличие от бетонных или шлакоблоков, которые тяжелые и имеют худшие изоляционные свойства.

Керамические вставки немецкой компании P-D Refractories устойчивы к возгоранию сажи, обеспечивают способность отводить выхлопные газы при температуре 60°С – 600°С. Они приспособлены для работы как во влажных (газ, мазут), так и в сухих условиях (дрова, брикеты, уголь, кокс, экогорошек, мелочь). Эта керамика отличается высокой стойкостью к истиранию – после многократной очистки вставки она сохраняет свои свойства и не становится пористой. Еще одной отличительной чертой этих керамических вставок является очень низкое сопротивление потоку выхлопных газов, благодаря чему тяга дымохода является соответствующей. Керамика класса А1Н1 – устойчива к возгоранию сажи и в то же время герметична. Вставка приспособлена для работы с нагревательными приборами, работающими под отрицательным и избыточным давлением. Вставки соответствуют требованиям следующих стандартов: EN 1457-1:2012, EN 1457-2:2012.

(7) Конденсатор - бак для слива конденсата

(6) Тройник дымоотводный(3) Тройник дымохода для подключения котла центрального отопления

(2) Керамические трубы D4P1 Т200

Кислотостойкая фурнитура дымоходной системы из нержавеющей стали

(12) Передняя панель с прокладкой - воздухозаборник

(10) Хомуты для центрирования и стабилизации керамической вставки в блоке

(14) Крышка бака для конденсата

(13) Дверныепрочистки для чистки дымоходного канала. Они гарантируют герметичность и безопасность.

(11) Кислотостойкий керамический клей, обеспечивающий герметичное и прочное соединение облицовки дымохода.

(4) Прокладки дымоотвода Ø60/Ø80, герметизирующие соединение отопительного прибора с котлом

(5) Крышка с прокладкой плотно и надежно защищает входные прочистки

(8) Колено для слива конденсата из конденсатор вне дымохода

(9) Вертикальный отвод выхлопных газов с воздухозаборником, обеспечивающим свободный воздухообмен в дымоходе. Это законченный, кислотостойкий конец дымоходной системы, состоящий из конуса и крыши.

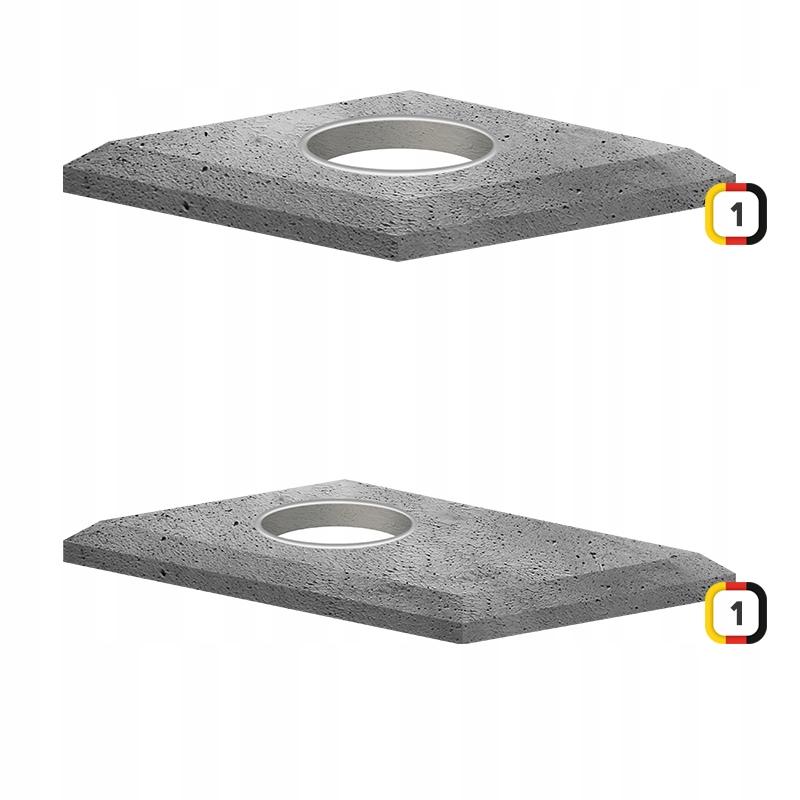

(1) Бетонный колпак, обеспечивающий свободное движение воздуха в керамических каналах при эксплуатации дымохода. Плита защищает дымоход от погодных условий. Заглушки армированы и адаптированы под размер дымохода (в зависимости от типа дымохода закрывают и вентиляционные каналы)
