Мы занимаемся ремонтом сварочного оборудования более 20 лет. Ремонт предполагает не только замену поврежденного элемента, но и анализ причин возникновения неисправности, поиск слабых мест поврежденного компонента и поиск решений по устранению таких неисправностей в будущем. Полученные таким образом знания позволили нам разработать собственные версии плат управления, полностью совместимые с оригиналами, но лишенные каких-либо слабых мест, конструктивных дефектов и некоторых недостатков. Мы заменяли вышедшие из строя слабые элементы на более качественные, вводили различные виды фильтров и защит, а зачастую модуль проектировался заново - полностью с нуля - чтобы устройство наконец-то заработало правильно. Модули изготовлены с использованием современных комплектующих - что также имеет решающее значение при замене старых модулей, изготовленных несколько или несколько десятков лет назад.

На первых фотографиях в галерее изображен оригинальный модуль старой конструкции - это ориентировочное фото - чтобы можно было легко узнать, что это за контроллер. На следующих фотографиях представлен предлагаемый нами модернизированный контроллер, который полностью заменяет старую версию. Детали всегда описаны для данного устройства.

Если вы не уверены, что именно повреждено в вашем устройстве - не ремонтируйте его методом "слепой замены" последующих комплектующих...

Иногда бывает - что поврежден другой элемент, чем может показаться неопытному человеку, а бывает и так, что неисправность более обширна - и без ее выявления и устранения - например. простая замена платы приведет к повреждению новой, либо устройство поработает некоторое время, а потом снова заработает и испортится.

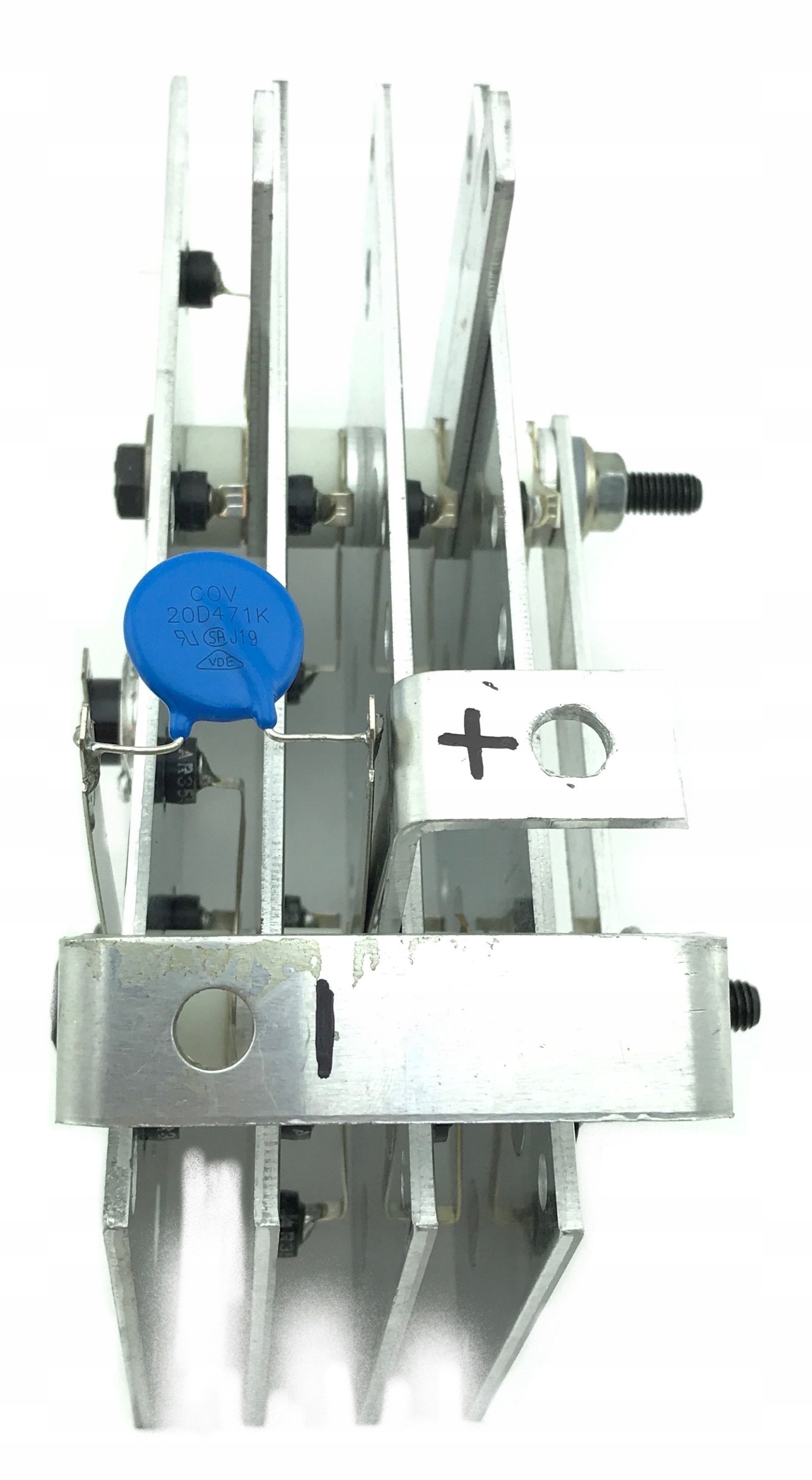

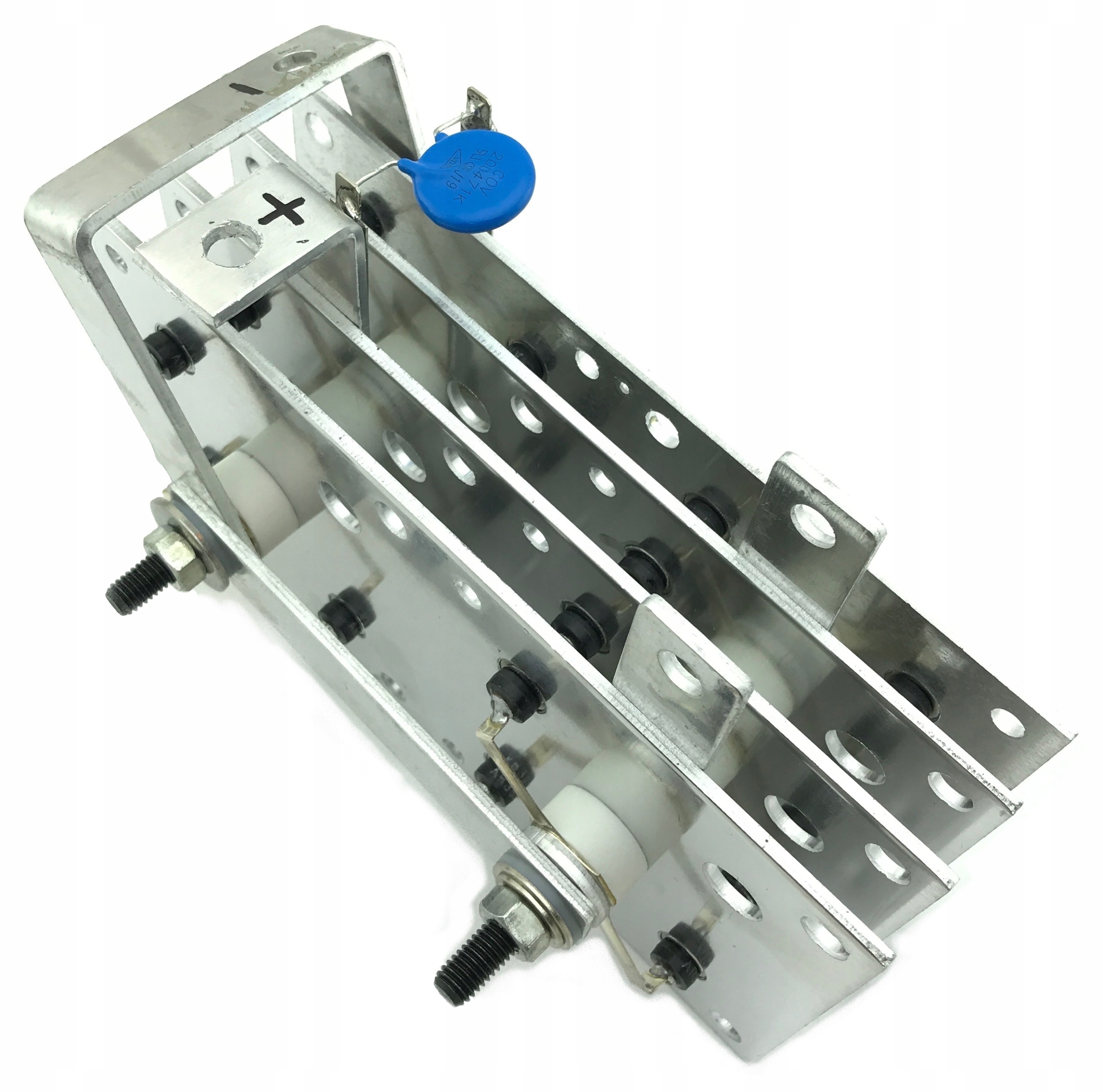

Выпрямительный мост 300А (однофазный) для использования, в частности, в мигомате, сварочном аппарате, пусковом выпрямителе.

Мост состоит из 24 диодов, имеет варистор для защиты от перенапряжения и термозащиту для защиты от перегрева

Размер алюминиевой пластины 200 x 100 мм, расстояние между креплениями 100 мм

Этот элемент чаще всего используется как запчасть в мигомате, сварочном аппарате или пусковом выпрямителе – когда предыдущий модуль вышел из строя. Наиболее частым признаком повреждения выпрямительного моста является потеря мощности устройства - в случае с мигоматом - гораздо хуже сварка, "залипание", пятнистость, отсутствие плавного ведения дуги. Иногда ограничивается и скорость механизма подачи проволоки.

Другими возможными симптомами являются полное отсутствие работы устройства, либо короткое замыкание в выходной цепи - проявляется громким гудением после включения сварки, и/или отключением предохранителей в установке электропитания.

Повреждение часто проявляется в виде перегоревшего диода, сгоревших соединений между ними и т.п.

При выборе нового следует учитывать - в первую очередь, количество выходы на «толстых» проводах — однофазные мосты имеют четыре разъема — ПЛЮС, МИНУС и два входных разъема, к которым подключаются толстые провода от основного трансформатора. В таком случае количество алюминиевых пластин обычно составляет две или четыре.

Трехфазные мосты имеют пять разъемов - ПЛЮС, МИНУС и три входных разъема, к которым подключаются толстые провода от основного трансформатора. В таком случае количество алюминиевых пластин обычно составляет три или шесть.

Еще одним критерием выбора является количество диодов в мосту и размеры моста.

Поскольку старый мост вышел из строя, стоило бы использовать чуть более прочный – более долговечный. Поэтому - если внутренние размеры устройства это позволяют - иными словами - если подойдет мост большего размера - стоит использовать его. Также стоит позаботиться о том, чтобы в новом мосте было большее количество диодов, чем в предыдущем - он будет долговечнее - прослужит дольше.

Сам мост не влияет на мощность устройства, поэтому если, например, в мигомате на 150А использовать мост на 200 А или 300 А - это не увеличит его сварочную мощность, но более прочный мост будет "легче", будет меньше нагреваться и, следовательно, проработает дольше. безотказность.

При подключении нового моста обратите внимание на полярность выводов - порядок соединений должен быть соблюден - плюс к плюсу, минус к минусу, а затем входные провода от трансформатора.

Раскладка алюминиевых листов, являющихся разъемами подключения, - не "жесткая". При необходимости можно ослабить винты, скрепляющие все это вместе, — и вращать направляющие как угодно. Очень важно все это плотно затянуть – так же, как это делалось до изменения настроек.
