Дисплей Комплект контролера Bosch Intuvia

Дополнительный комплект Bosch Intuvia

Intuvia гарантирует простое и интуитивно понятное управление вашим электровелосипедом. Блок крепления и управления бортового компьютера (дисплея) Intuvia.

И наглядно: дополнительный комплект Intuvia от Bosch

Поле обзора остается четко видимым при любых условиях освещения . Отдельный элемент управления надежно удерживает ваши руки на руле и гарантирует, что вы всегда будете иметь четкое представление обо всех своих данных о поездке. Функция рекомендаций по переключению передач гарантирует, что вы всегда будете крутить педали на правильной передаче, чтобы сэкономить заряд батареи и увеличить запас хода.

Оригинальный комплект дооснащения Bosch Intuvia для преобразования электронного велосипеда из старого круглого дисплея HMI привода Classic Line на дисплее Bosch Intuvia Active/Performance. В качестве альтернативы комплект для модернизации можно использовать для переоборудования электронного велосипеда с дисплеем Bosch Purion в систему Bosch Intuvia.

Комплект для переоборудования Bosch Intuvia можно установить в качестве замены стандартного дисплея HMI на всех Электронные велосипеды Bosch 2011 года выпуска.

Многофункциональный бортовой компьютер позволяет отображать режим движения, время, скорость, емкость аккумулятора, оставшееся расстояние и среднюю скорость. Большой, хорошо читаемый дисплей с подсветкой поможет вам безопасно добраться до места назначения на электрическом велосипеде Bosch. Также можно заряжать смартфон на дисплее Intuvia с помощью выхода Micro USB-A.

Для чего используется комплект для переоборудования Bosch Intuvia Active и Performance Line?

• Если у вас есть электронный велосипед Bosch Active или Performance Line с дисплеем Bosch Purion, недавно представленным в 2017 модельном году, и вы хотели бы время от времени расширять набор функций, вы можете реализовать это относительно легко сделать самостоятельно с помощью комплекта для переоборудования Bosch Intuvia.

Как можно преобразовать весь дисплей Bosch?

При переоборудовании из Bosch Purion на Bosch Intuvia вам потребуется полностью заменить кабель связи между двигателем и дисплеем, который проложен через раму.

Вам потребуются различные инструменты, такие как ключи Torx и шестигранные ключи, съемник кривошипа, и инструмент Bosch Active/Performance Lockring Tool.

Чтобы заменить дисплей, вам потребуется полностью заменить кабель, соединяющий дисплей Bosch Purion с двигателем Bosch Active/Performance/Performance CX. К сожалению, частичное повторное использование старого кабеля Purion невозможно.

После того, как кабель держателя дисплея будет правильно пропущен через раму и подключен к приводу Bosch, привод Bosch можно будет переустановить без смазки. соблюдая правильный момент затяжки 25–30 Нм.

Примечание: Поскольку во время ремонта двигатель необходимо ослабить, чтобы обеспечить прохождение кабеля, мы рекомендуем использовать новые компенсационные втулки. После ослабления двигателя старые компенсационные втулки часто становятся непригодными для использования.

Что следует учитывать при преобразовании дисплея Bosch Classic HMI (представленного в 2010/2011 г.) в дисплей Bosch Intuvia (представленного как Classic Plus в 2011/2012 г.)?

С помощью комплекта для переоборудования Platinum (Active Line) вы можете переоборудовать велосипед с приводом Bosch Classic Line и круглым HMI в систему Bosch Intuvia. Чтобы переоборудовать дисплей Bosch HMI в современный дисплей Bosch Intuvia, необходимо заранее соблюсти следующие моменты:

• Для переоборудования абсолютно необходимо снять приводной блок с рамы.
  • Для переоборудования абсолютно необходимо снять приводной блок с рамы.
    • Для переоборудования абсолютно необходимо снять приводной блок с рамы.
      • li>
      • Разъем кабеля расположен с правой стороны двигателя за защитой от камней Bosch Classic.
      • Вам потребуются такие инструменты, как различные шестигранные ключи, съемник кривошипа, инструмент Bosch Classic Spidertool для снятие передней звезды и новые оригинальные распорные втулки Bosch Classic для последующей сборки.
      • Поскольку эти распорные втулки слегка расширяются при правильной установке и служат для фиксации болтов, эти распорные втулки можно использовать только один раз. При повторном использовании старых гильз существует серьезный риск поломки.
      • Для замены дисплея необходимо полностью заменить кабель, соединяющий держатель дисплея Bosch Classic Line HMI с двигателем Bosch Classic. Частичное повторное использование старого держателя дисплея HMI, к сожалению, невозможно.
      • После того, как кабель держателя дисплея правильно пропущен через раму и подключен к приводному блоку Bosch, приводной блок Bosch Classic можно установить с новым расширением. втулки с правильным крутящим моментом 25–30 Нм без смазки .
      • После перехода на дисплей Bosch Intuvia может потребоваться обновление, которое может выполнить только местный специалист. дилер. Это обновление, которое требуется редко, применяется к старым версиям программного обеспечения двигателя. Например, первые модели 2010 или 2011 модельного года, которые ни разу не обновлялись. В этом случае управление через Bosch Intuvia не поддерживается.

Обзор наиболее важных опций

Простота управления

• Вы можете удобно менять режимы вождения с помощью большие пальцы.

Хорошая читаемость

• Вы даже можете увидеть свою скорость, расстояние, время в пути и текущий диапазон под прямыми солнечными лучами.

Практично

• Все данные маршрута можно загрузить и просмотреть, даже если устройство не установлено на велосипеде.

Практично

• Все данные маршрута можно загрузить и просмотреть, даже если устройство не установлено на велосипеде.

Практично

• Все данные маршрута можно загрузить и просмотреть, даже если устройство не установлено на велосипеде.
li>

Зарядная станция для внешних устройств

• Intuvia может заряжать ваш смартфон или подобное устройство через порт micro-USB, когда вы находитесь в сети. двигаться.

Информация об обслуживании

• Дополнительный интервальный дисплей всегда информирует вас о том, когда ваш электровелосипед подлежит обслуживанию.

Удобно

• Функция помощи при ходьбе может быть активирована в одной из двух настроек и обеспечивает помощь при толкании электронного велосипеда.

Удобно

• Функция помощи при ходьбе может быть активирована в одной из двух настроек и обеспечивает помощь при толкании электронного велосипеда.

Удобно

• Функция помощи при ходьбе может быть активирована в одной из двух настроек и обеспечивает помощь при толкании электронного велосипеда.

Удобно

• Функция помощи при ходьбе может быть активирована в одной из двух настроек и обеспечивает помощь при толкании электронного велосипеда.

Удобно

• Функция помощи при ходьбе может быть активирована в одной из двух настроек li>

Цвет

• Антрацит

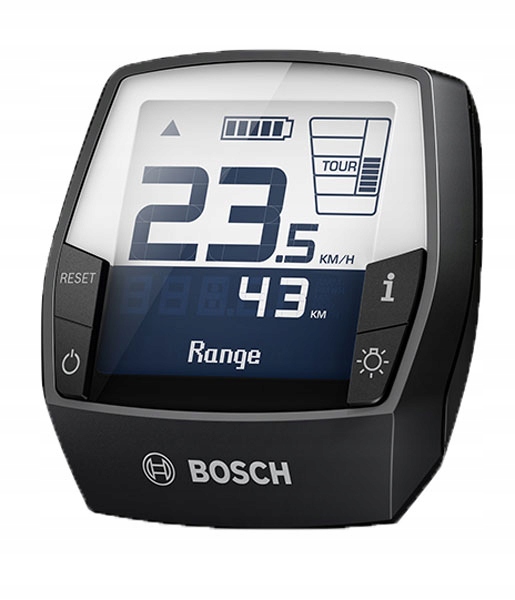

Особенности дисплея Bosch Intuvia:

• Подходит для замены всех моделей дисплеев Bosch Intuvia.
• Вес: 92 г.
• Размеры: 85x82x20 мм.
• Внутренний литиевый аккумулятор. -ионный аккумулятор: 3,7 В, 230 мАч
• Рабочая температура: от -5°C до примерно 40°C
• Температура хранения: от -10°C до примерно 50°C
• Температура хранения: от -10°C до примерно 50°C
• li>
• Температура зарядки: от 0°C до примерно 40 °C
• Ток зарядки через micro USB: максимум 500 мА
• Подключение через USB: 5 В
• Защита: IP 54 (от пыли и брызг воды).

Совместимость с системами Bosch:

• Active Line Plus (BDU3XX)
>
• Активная линия (BDU3XX)
• Скорость линии Performance (BDU4XX)
• Линия Performance (BDU3XX)
• Грузовая линия/скорость (BDU4XX)
• Линия Active (BDU2XX)
• Линия Classic+
• Линия Performance CX (BDU2XX)
• Линия Performance (BDU2XX)

Режимы езды

Система Bosch eBike включает пять различных режимов езды, которые идеально подходят для любого пользователя eBike и стиля езды:

Турбо:

· Максимальная помощь даже при самых высоких частотах вращения педалей при спортивной езде

· При 100 % индивидуальной мощности педалирования двигатель обеспечивает дополнительные 275 %

Спорт:

· Немедленная помощь при спортивной езде

· При 100 % мощности педали двигатель обеспечивает дополнительные 170 %

Тур:

· Постоянная мощность в дальних поездках

· При 100 % мощности педали двигатель обеспечивает дополнительные 110 %

Эко:

· Эффективная мощность для максимального запаса хода

· При 100 % мощности педали двигатель обеспечивает дополнительные 50 %

Выкл.: Не помогает

Комплект поставки

• 1x кабель 1500 мм
• 1x дисплей Intuvia, черный
• 1x держатель дисплея
• 1 блок управления черного цвета
• Проставки 3x4 (31,8 мм | 25,4 мм | 22,2 мм)

Данные о продукте:

• Номер по каталогу производителя: 0275007822
• EAN: 4047025522359
