ГИДРАВЛИЧЕСКИЙ ДЕЛИТЕЛЬ, 1 СЕКЦИЯ, 80 Л/МИН

С АЛЬТЕРНАТИВНЫМ УПРАВЛЕНИЕМ

В КОМПЛЕКТЕ С КАБЕЛЕМ 3М И КОРПУС С РЫЧАГОМ

Производство:

• Дистрибьютор: Бадестность, условное обозначение: 1.10.35.010< /li>
• Трос: Гидролидер, обозначение: 1.20.00.015.1
• Корпус с рычагом: Гидролидер, обозначение: 1.15.00.020< /li>

Применение:

Комплект подходит для различных типов машин, таких как: сельскохозяйственные, садовые, лесные, строительные, промышленные машины, тракторы, опрыскиватели, туреры, циклопы, погрузчики HDS, погрузчики, экскаваторы, подметальные машины и другие устройства с гидравлическим управлением.

Применяется везде, где из соображений безопасности, лучшего комфорта управления и необходимости поддержания чистоты требуется необходимо установить трамблер вне салона. В кабине остается только блок управления (в данном случае трос и корпус с рычагом).

Рычаг, расположенный непосредственно рядом с распределителем, обеспечивает альтернативное управление гидросистемой. Это решение позволяет управлять одним и тем же распределителем из двух разных мест машины.

ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ

Технические данные:

• Рекомендуемый расход масла в системе: 0–80 л/мин.
• Максимальное давление подачи: 250 бар
• Максимальное давление подачи: 250 бар
• Максимальное обратное давление: 50 бар
• Максимальное давление на секциях: 300 бар
• Давление открытия перепускного клапана увеличивается пропорционально увеличению расхода:

  180 бар при 20 л/мин

  190 бар при 40 л/мин

  200 бар при 60 л/мин

  210 бар при 80 л/мин

  Наборы для точного измерения давления можно найти в разделе Манометры - измерительные комплекты.

• Возможность саморегулировки, полный оборот клапана меняется на 30 бар< /li>

Соединение:

• Женская резьба. в корпусе: подача: 1/2"; возврат: 3/4 дюйма; сечения: 1/2 дюйма
• Внутренняя резьба трубки кабеля: M16x1,5
• Внутренняя резьба наконечника ползуна: M6x1,5

Тип и температура масла:

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: -15 C до +80 С
• Более жидкое высококачественное масло: LOTOS AGROL BOXOL 26
• Более густое высококачественное масло: FUCHS AGROFARM HYDRATEC HVI 46

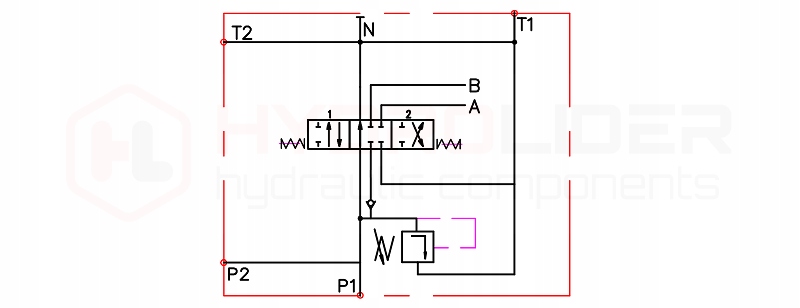

Управление и принцип работы:

• Пример управления: односторонний или двусторонний цилиндр, а также гидромотор в обоих направлениях.
• 3-ползунковый позиционный (1 - 0 - 2), на пружине, т.е. после отпускания рычага возвращается в нейтральное положение самостоятельно.
• В нейтральном положении масло течет свободно в обратку насос разгружается.
• Возможность последовательного подключения к существующей системе (требуется напорный рукав).

КОРПУС С РЫЧАГОМ И ТРОСОМ

Технические данные:

• Материал корпуса: пластик
• Материал крепления кронштейнов к основанию: оцинкованная сталь
• Управление ползунком распределителя: в обоих направлениях.
• Возможность последовательного соединения с другими такими же корпусами.
• Общая толщина корпуса: 49 мм.
• Длина кабеля управления: 3000 мм.
• Внешняя резьба конца внешней оболочки кабеля: M16x1,5
• Внешняя резьба конца внешней оболочки кабеля: M6x1
