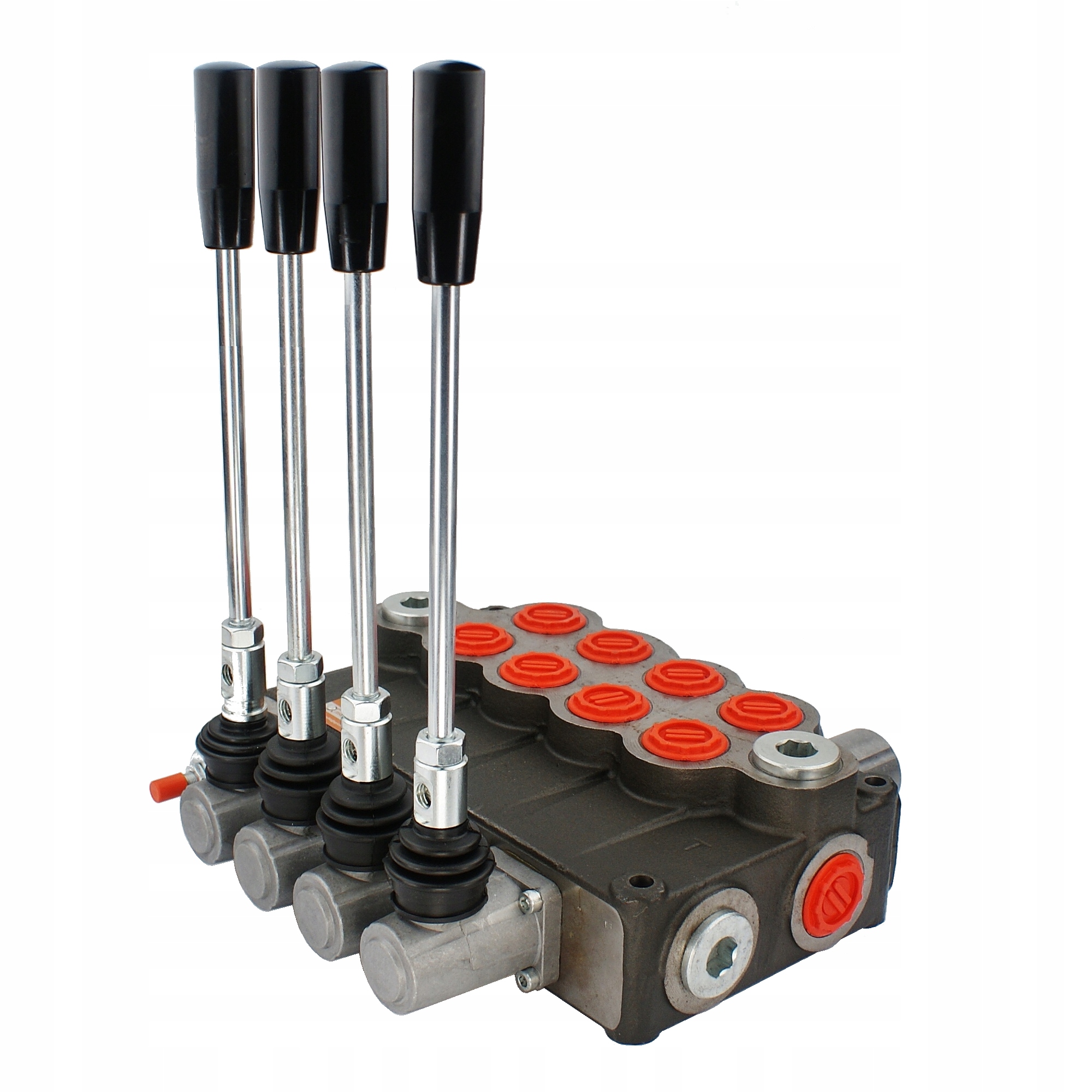

4-СТОРОННИЙ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ P120

ПЕРВЫЕ ТРИ СЕКЦИИ С ПАЗОМ ДЛЯ УПРАВЛЕНИЯ 2-СТОРОННИМ ЦИЛИНДРОМ

ЧЕТВЕРТАЯ СЕКЦИЯ С ПАЗОМ ДЛЯ УПРАВЛЕНИЯ 1-СТОРОННИМ ЦИЛИНДРОМ

Производство:

Оригинальный продукт торговой марки Badestnost Bulgaria, символ производителя: P120 A1A1A1C1 GKZ1; символ: 1.10.20.042

Применение:

Широко используется в гидравлических системах сельского хозяйства, садоводства, лесного хозяйства, строительства и широко понимаемой промышленности.

Распределитель адаптирован к различным типам машин, таким как: сельскохозяйственные машины, тракторы, опрыскиватели, туреры, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением.

Первая, вторая и третья типовые секции рекомендуются для управления цилиндром двустороннего действия.

Четвертая плунжерная секция специально приспособлена для управления цилиндром одностороннего действия. цилиндр. Во второе отверстие секции в заводских условиях вкручивается металлическая заглушка. Дополнительный перевод здесь делать не нужно. Односторонний цилиндр свободно опускается и не перекрывает поток масла, выходящий в это время из насоса. Плунжерная секция очень полезна в фронтальных погрузчиках TUR с односторонними цилиндрами для подъема основной рамы.

Технические данные:

Рекомендуемый расход масла в система: 0–120 л/мин.

Пример управления: один привод одностороннего действия и три привода двойного действия или двигатель в обоих направлениях

Возможность последовательного подключения к существующей системы (требуется напорная втулка).

Управление:

Все трехпозиционные рычаги (1 - 0 - 2) подпружинены, т.е. возвращаются в положение 0 (нейтраль) самостоятельно:

• Нейтральное положение 0 (рычаг установлен вертикально), шток привода стоит – масло уходит в перелив.
• Рабочее положение 1 (рычаг установлен в переднее диагональное положение) шток привода выдвигается.
• Рабочее положение 2 (рычаг установлен в диагональное положение назад) шток поршня привода втягивается.

С правой стороны гидравлическая схема распределителя:

Подключение:

• Подача от насоса (P1, P2): внутренняя резьба BSP 1 дюйм.
• Обратный трубопровод ( T1, T2): внутренняя резьба BSP 1 дюйм.
• Сечения (A, B): внутренняя резьба BSP 1 дюйм.
• Последовательное соединение (N): внутренняя резьба M36x1,5< /li >

Диапазон давления:

• Максимальное давление подачи: 250 бар.
• Максимальное обратное давление: 50 бар.
>
• Максимальное давление на секциях: 300 Бар.

Перепускной клапан имеет заводскую настройку 175 Бар ± 30 Бар.

Рекомендуется проверить и установить соответствующее давление. перед запуском.
